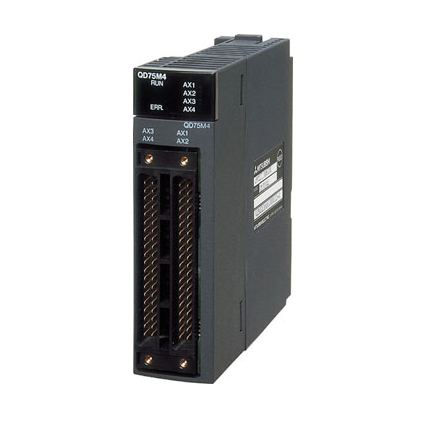

三菱Q係列QD75M4產(chan) 品4軸定位模塊SSCNET型產(chan) 品介紹：（QD75M4於(yu) 2018年9月份已停產(chan) ）

QD75M4參數說明：4軸、控製單位(毫米、英寸、度、脈衝(chong) )、定位數據為(wei) 600個(ge) 數據/軸、40針引腳連接器、SSCNET電纜。

三菱Q係列4軸定位模塊SSCNET型QD75M4產(chan) 品規格說明：

 [輸出類型] SSCNET電纜
 [控製軸數] 4個(ge) 軸
 [插補功能] 2,3,4軸線性插補、2軸環性插補
 [控製係統] PTP(點到點)控製、路徑控製(可以設置線性和弧形)、速度控製、速度-位置切換控製、位置-速度切換控製
 [控製單位] 毫米(mm)、英寸(inch)、度(degree)、脈衝(chong) (pulse)
 [定位數據] 600個(ge) 數據(定位數據編號1~600)/軸(可以用外圍設備或順控程序設置)
 [備份] 參數、定位數據和塊起動數據可以保存在閃存ROM上(無電池備份)

 [定位功能]

 1、定位係統
    · PTP(點到點)控製：增量係統/絕對係統
    · 路徑控製：增量係統
    · 速度-位置切換控製：增量係統/絕對係統
    · 位置-速度切換控製：增量係統/絕對係統

 2、定位範圍
    ①絕對係統：
     · -214748364.8~214748364.7(μm)
     · -21474.83648~21474.83647(英寸)
     · 0~359.99999(度)
     · -2147483648~2147483647(脈衝(chong) )
    ②增量係統：
     · -214748364.8~214748364.7(μm)
     · -21474.83648~21474.83647(英寸)
     · -21474.83648~21474.83647(度)
     · -2147483648~2147483647(脈衝(chong) )
    ③速度-位置切換控製(INC模式)/位置-速度切換控製方式：
     · 0~214748364.7(μm)
     · 0~21474.83647(英寸)
     · 0~21474.83647(度)
     · 0~2147483647(脈衝(chong) )
    ④速度-位置切換控製(ABS模式)
     · 0~359.99999(度)

 3、定位指令速度：
    0.01~20000000.00(毫米/分鍾)
    0.001~2000000.000(英寸/分鍾)
    0.001~2000000.000(度/分鍾)
    1~1000000(脈衝(chong) /秒)
 4、加速/減速處理：自動梯形加速/減速，S形加速/減速
 5、加速/減速時間：1~8388608(ms)可以為(wei) 各個(ge) 加速時間和減速時間設置4種形式。
 6、突然停止減速時間：1~8388608(ms)

 [起動時間]
  1-軸線性控製：6(ms)
  1-軸速度控製：6(ms)
  2-軸線性插補控製(合成速度)：7(ms)
  2-軸線性插補控製(參考軸速度)：7(ms)
  2-軸環形插補控製：7(ms)
  2-軸速度控製：6(ms)
  3-軸線性插補控製(合成速度)：7(ms)
  3-軸線性插補控製(參考軸速度)：7(ms)
  3-軸速度控製：6(ms)
  4-軸線性插補控製：6(ms)
  4-軸速度控製：6(ms)
  起動時間延長的因素在下述條件下，下列時間會(hui) 加到起動時間中：
  ·選擇S-形加速堿速：0.5(ms)
  ·其它軸正在運行中：1.5(ms)
  ·連續定位控製期間：0.2(ms)
  ·連續路徑控製期間：1.0(ms)

 [外部接線連接係統] 40針連接器
 [適用線徑] 0.3平方毫米(用於(yu) A6CON1、A6CON4)，AWG#24~28(用於(yu) A6CON2)、
            AWG#28(雙絞線)/AWG#30(單線)(用於(yu) A6CON3)
 [外部設備的適用連接器] A6CON1、A6CON2、A6CON3、A6CON4另外銷售

 [SSCNET電纜]
  1、MR-HBUS□M
    ·連接MR-H-BN/MR-H-BN4和MR-H-BN/MR-H-BN4(0.5m(1.64ft.), 1m(3.28ft.), 5m(16.4ft.))
    ·MR-HBCNS：連接器(另售)
  2、MR-J2HBUS□M
    ·連接QD75M□和(MR-J2-B/MR-J2S-B/MR-J2-Jr/MR-J2M-B)
    ·連接MR-J2-B/MR-J2S-B/MR-J2-Jr/MR-J2M-B)和(MR-J2-B/MR-J2S-B/MR-J2-Jr/MR-J2M-B
      (0.5m(1.64ft.), 1m(3.28ft.), 5m(16.4ft.))
    ·MR-J2CN1：連接器(另售)
  3、MR-J2HBUS□M-A
    ·連接QD75M□/MR-J2-B/MR-J2S-B/MR-J2-Jr/MR-J2M-B和MR-H-BN/MR-H-BN4
      (0.5m(1.64ft.), 1m(3.28ft.), 5m(16.4ft.))。
    ·MR-J2CN1-A：連接器(另售)

 [最大SSCNET電纜長度] 30m
 [內(nei) 部電流消耗(5VDC)] 0.4A
 [閃存ROM寫(xie) 次數] 最大100000次
 [占用的I/O點數] 32點(I/O分配：智能功能模塊為(wei) 32點)
 [外形尺H*W*D]:98*27.4*90mm
 [重量] 0.16kg
