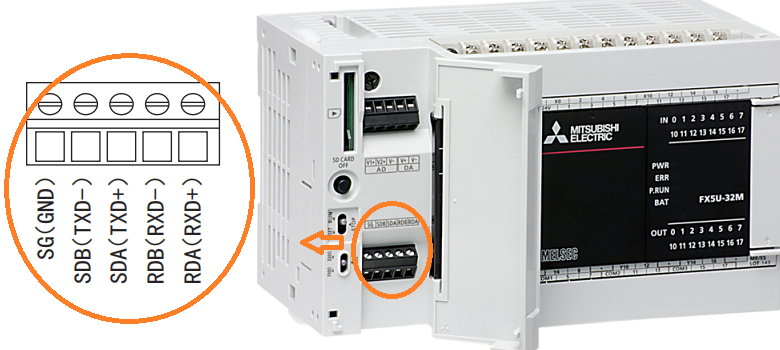

三菱FX5U內(nei) 置的RS-485接口為(wei) 什麽(me) 經常燒壞，我們(men) 可以通過以下幾點詳細說明：

一．外部接線錯誤：

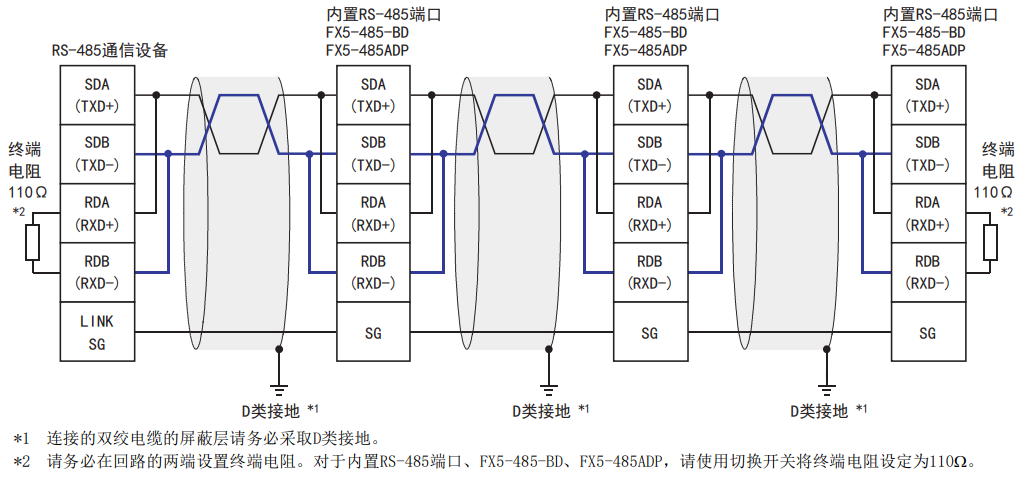

(1) 正確接線：

    SG與(yu) SG相連，屏蔽層采取D類接地（D類接地：接地電阻100Ω以下，電器外殼接地相對電壓300V以下）。

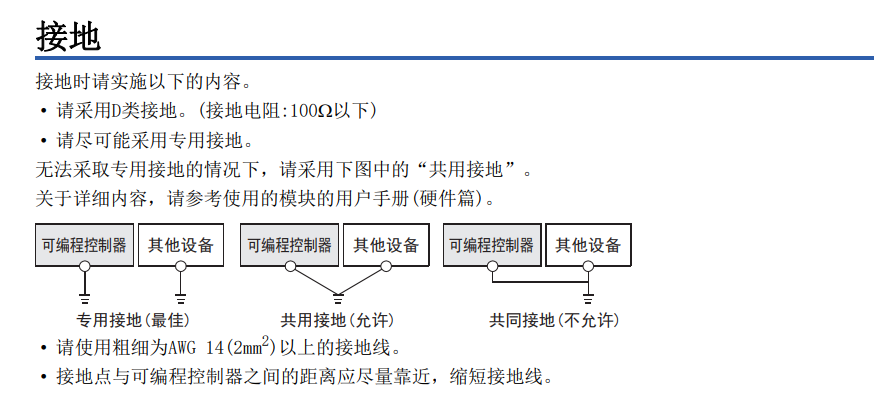

注：若無法采取專(zhuan) 用接地(例如：D類接地等)，采用下圖的“共用接地”。

錯誤1：SG反接或錯接

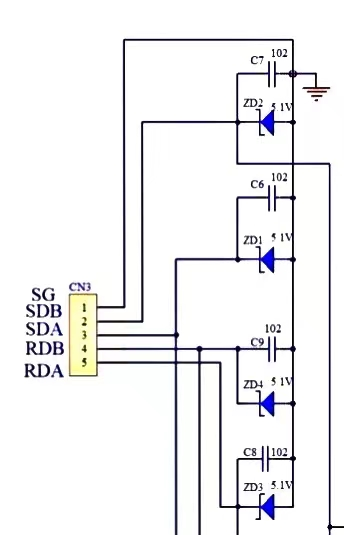

SG引腳與(yu) RS-485接口其他端子反接或與(yu) 其他電源、地線(D類接地)等不當連接，可能導致SG引腳承受過大的電流或電壓，從(cong) 而損壞。

錯誤2：SG未接

如果不接SG引腳，電路將無法形成完整的回路，導致電路無法正常工作；無法將幹擾信號導入大地減少電磁幹擾（EMI）和射頻幹擾（RFI）對電路的影響；無法將雷電衝(chong) 擊或靜電放電等這些過電壓導入大地；

錯誤3：SG與(yu) PE相連

SG引腳主要用於(yu) 提供電流回流的路徑，而PE則主要用於(yu) 安全保護；SG引腳通常處理的是設備內(nei) 部的低電壓和低電流信號。而PE線則可能麵臨(lin) 更高的電壓和電流；SG引腳和PE線的處理需要考慮電磁兼容性，如果SG引腳直接接到PE線上，可能會(hui) 破壞設備的電磁屏蔽效果，導致電磁泄漏或電磁幹擾增加。

二．用戶對SG引腳理解有誤：

有些用戶可能誤將SG引腳視為(wei) 交流電源的地線或其他用途（SG為(wei) 直流電源負極），當係統存在漏電或其他問題時，可能導致SG引腳承受異常的電壓或電流。

三．外部異常幹擾：

在RS-485通信中，如果外部存在強烈的幹擾，這些幹擾信號可能通過RS-485線纜進入PLC，並在SG引腳上產(chan) 生異常的電壓或電流，導致CPU控製板燒壞。

解決(jue) 建議：

一．確保正確接線

嚴(yan) 格按照PLC的接線規範進行接線，SG隻能與(yu) SG相連，不能反接，未接或接PE。

二．加強防護措施

在RS-485通信線路上加入防雷、防靜電等防護措施，減少外部幹擾對SG引腳的影響。

三．選用高質量產(chan) 品

選擇質量可靠、經過嚴(yan) 格測試的PLC產(chan) 品，以及與(yu) 之匹配的RS-485通信設備和線纜。

四．加強維護和管理

定期對PLC進行維護和檢查，及時發現和解決(jue) 問題。同時，加強對操作人員的培訓和管理，避免人為(wei) 因素對SG引腳造成損壞。
