CPU Q01

通信模塊：三菱QJ71C24N

通信協議：MODBUS RTU

編程軟件：GX WORK2

打開GX WORK2，新建工程，然後右鍵點擊智能功能模塊

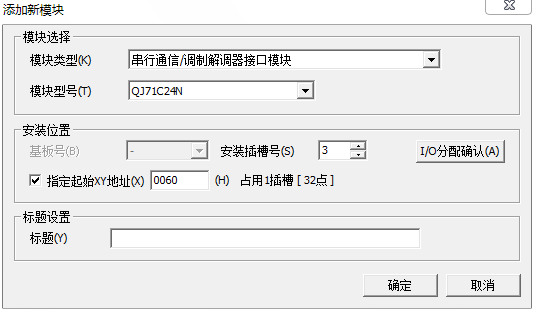

安裝位置根據硬件實際情況設定，此處注意起始XY地址，後麵會(hui) 用到。

點擊：工具à通信協議支持功能à串行通信模塊

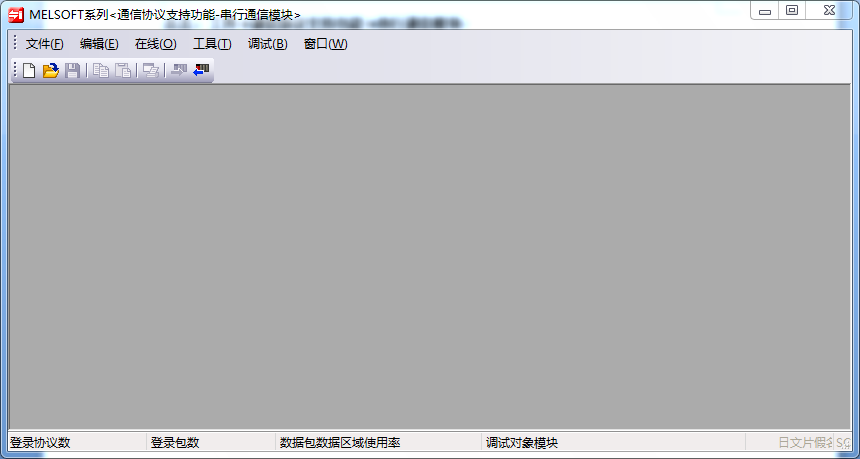

出現如下窗口，點擊新建

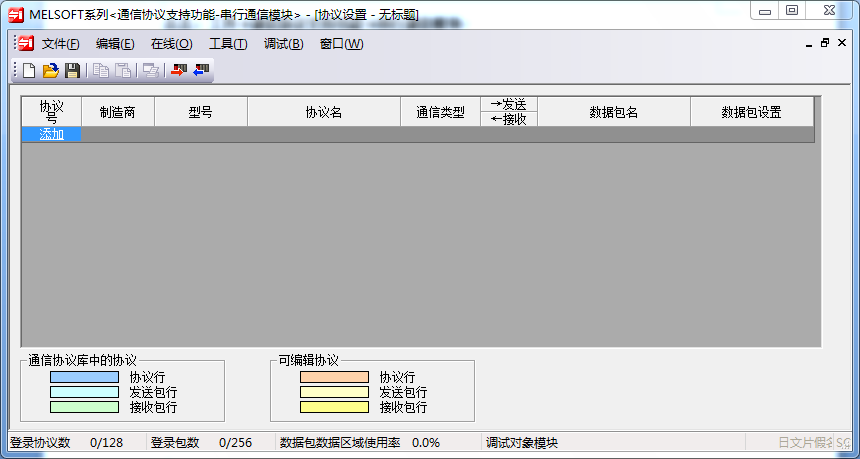

出現如下窗口，點擊添加

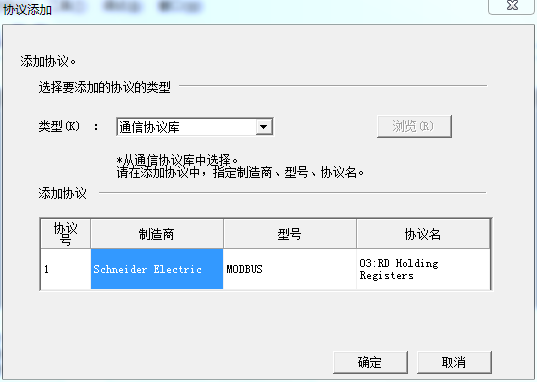

按如下窗口選擇，協議名一項裏可以根據自己的實際情況，選擇MODBUS的功能碼，此處我們(men) 選擇讀保持寄存器功能碼03，

點擊確定後，窗口如下，可以根據實際需要，繼續添加協議

點擊：編輯à軟元件批量設置

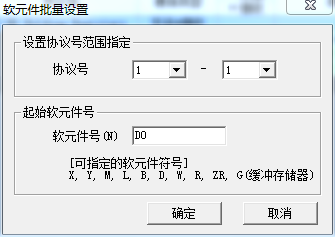

輸入起始軟元件號

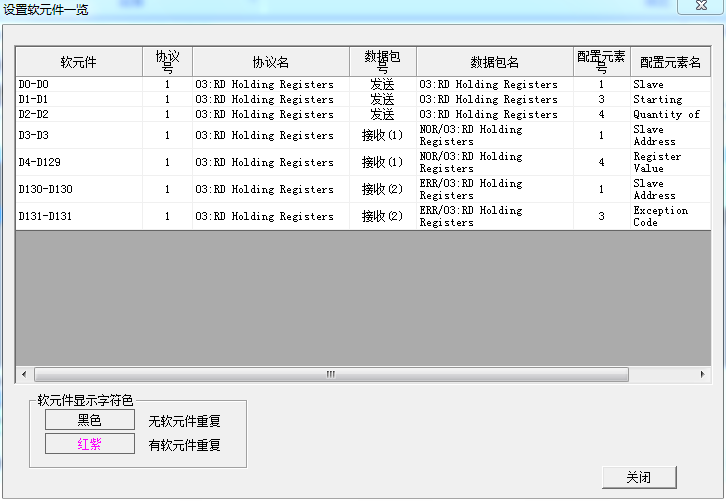

點擊：工具à設置軟元件一覽顯示，會(hui) 看到通信用到的一些軟元件的設置

點擊：在線à模塊寫(xie) 入，選擇正確模塊寫(xie) 入，寫(xie) 入完成後，會(hui) 彈出提示框

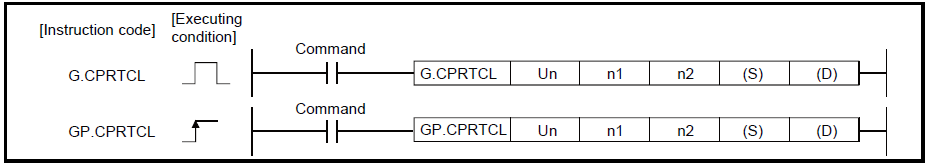

G.CPRTCL指令說明：

Un：模塊開始IO信號（智能模塊的起始XY地址四位中的中間兩(liang) 位，本例為(wei) 0060）

n1: 通信端口號（1：CHANNEL 1，2：CHANNEL 2）

n2: 連續執行的協議個(ge) 數

(S): 控製數據保存的起始地址

(D):通信結束時ON的標誌位

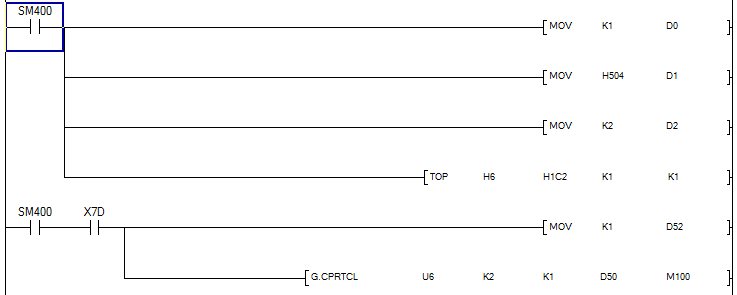

D0：外部設備的MODBUS地址

D1：外部設備數據的寄存器地址

D2：讀取的數據個(ge) 數

[TOP   H6   H1C2  K1  K1] 設置禁止回波傳(chuan) 送

D52：第一次執行的協議編號

如果有多個(ge) 協議，以此類推：

（Sn+2）：第一次執行的協議編號

（Sn+3）：第二次執行的協議編號

（Sn+9）：第八次執行的協議編號
