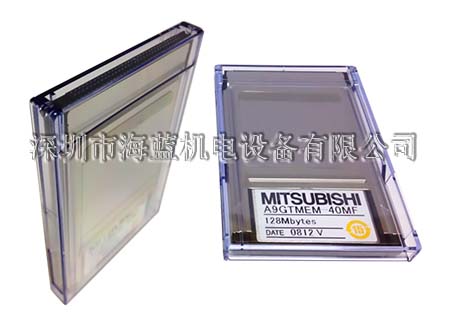

A9GTMEM-40MF全新原裝進口三菱CCLINK模塊，伟德betapp專(zhuan) 業(ye) 代理三菱自動化產(chan) 品和相關(guan) 三菱模塊配件，主營：三菱plc、三菱變頻器、三菱伺服、三菱觸摸屏、張力控製器、減速機、機器人等，歡迎來電谘詢，服務熱線：400-8819-130、0755-88356415。

【三菱PLC cclink功能介紹】
CC-Link是Control&CommunicationLink(控製與(yu) 通信鏈路係統)的簡稱，是三菱電機於(yu) 1996年推出的開放式現場總線，其數據容量大，通信速度多級可選擇，而且它是一個(ge) 複合的、開放的、適應性強的網絡係統，能夠適應於(yu) 較高的管理層網絡到較低的傳(chuan) 感器層網絡的不同範圍。CC-Link是一個(ge) 以設備層為(wei) 主的網絡，一般情況下，CC-Link整個(ge) 一層網絡可由一個(ge) 主站和六十四個(ge) 從(cong) 站組成。網絡中的主站由PLC擔當，從(cong) 站可以是遠程I/O模塊、特殊功能模塊、帶有CPU和PLC本地站、人機界麵、變頻器及各種測量儀(yi) 表、閥門等現場儀(yi) 表設備。且可實現從(cong) CC-Link到AS-I總線的聯接。CC-Link具有高速的數據傳(chuan) 輸速度，最達可達10Mbps。CC-Link的底層通信協議遵循RS485，一般情況下，CC-Link主要采用廣播一輪詢的方式進行通信，CC-Link也支持主站與(yu) 本地站、智能設備站之間的瞬間通信。CC-Link。具有性能卓越、應用廣泛使用簡單節省成本等突出優(you) 點。

【產(chan) 品介紹】

三菱FX係列、Q係列PLC均支持CCLINK通訊。

Q係列PLC的CCLINK模塊型號如下：

■ QJ61BT11N 主站/本地站

■ Q80BDE-J61BT11 計算機用的CC-Link板主站/本地站

■ Q80BDE-J61BT13 計算機用的CC-Link板本地站

FX係列PLC的CCLINK模塊型號如下：

■ FX2N-64CL-M CC LINK/LT主單元

■ FX2N-16CCL-M 計算機鏈接主模塊

■ FX2N-32CCL 計算機鏈接接口模塊

■ FX2N-16LNK-M 遠程IO主模塊

三菱CCLINK通訊中，需要用到CCLINK專(zhuan) 用電纜，大家平常不仔細關(guan) 注，對其相關(guan) 特性不怎麽(me) 了解。我司在長期銷售三菱產(chan) 品過程中，經常遇到這樣那樣和三菱CCLINK相關(guan) 的問題，為(wei) 了給大家有個(ge) 更清楚的認識，現在將產(chan) 品功能詳述如下：

一、CCLINK電纜主要有5規格

1、CCNC-SB110H：對應Ver.1.10及Ver.2.00版本CCLIN係統，特性阻抗為(wei) 110歐姆

2、CCNC-SB110SF-5：對應Ver.1.10及Ver.2.00版本CCLIN係統，特性阻抗為(wei) 110歐姆，可動用電纜

3、CCNC-SB110H+PW：對應Ver.1.10及Ver.2.00版本CCLIN係統，特性阻抗為(wei) 110歐姆，電源線內(nei) 藏複合電纜

4、CCNC-SB：隻對應Ver.1.00版本CCLINK係統，特性阻抗為(wei) 100歐姆

5、CCNC-SBH：隻對應Ver.1.00版本CCLINK係統，特性阻抗為(wei) 130歐姆

備注：在新鋪設CCLINK時，推薦使用CCNC-SB110H型電纜

二、原裝CCLINK電纜需具備如下特點

1、線芯數為(wei) 3芯

2、屏蔽層為(wei) 錫紙屏蔽層+銅絲(si) 屏蔽層

3、有護套，一般為(wei) 黃色，護套需為(wei) 柔軟性、耐油、耐熱、耐燃性能良好的無鉛聚氯乙烯混合物

4、帶地線

5、具備UL認證、可以在海外使用(這點對國外的項目很重要)

三、使用時注意事項

1、不要混合使用不同規格的CCLINK電纜，因為(wei) 其版本和特性阻值不一樣，不保證其通信正常

2、可動部的布線請使用可動部用電纜CCNC-SB110SF-5，請不要將固定部線用的標準電纜用於(yu) 可動部，否則會(hui) 造成電纜的性能下降或損傷(shang)

3、CCLINK電纜有其最小彎曲半徑，請在極限彎曲半徑內(nei) 鋪設或固定，鋪設時極限為(wei) 76mm，固定時極限為(wei) 30mm

四、數字量輸出模塊﹕

1.繼電器﹕

   QY10    16點 DC24V/AC240V 2A/1點.8A/1個(ge) 公共端 應答時間12ms 16點 1個(ge) 公共端 18點端子台

   QY18A    8點 DC24V/AC240V 2A/1點. 應答時間12ms  18點端子台 全部獨立連接

2.晶閘管

   QY22  16點AC100-240V 0.6A/點 4.8A/公共點 應答時間1ms 16個(ge) 公共端 18點端子台 帶浪湧吸收器

3.晶體(ti) 管（漏型）﹕

   QY40P   12/24VDC　0.1A/點，1.6A/公用，16點（16點/公用）輸出延遲；1ms,端子排，有短路保護功能

   QY41P   12/24VDC　0.1A/點，2A/公用，32點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能

   QY42P   12/24VDC　0.1A/點，2A/公用，64點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能

   QY50    12/24VDC　0.5A/點，4A/公用，16點（16點/公用）輸出延遲；1ms,有保險絲(si) ，端子排

4.晶體(ti) 管﹙獨立﹚

   QY68A　新 5-24VDC，2A/點，8A/模塊，8點，所有點獨立，漏/源，端子排，無保險絲(si)

5.TTL-CMOS(漏型)﹕

   QY70　　新 5/12VDC，16mA/點，16點（16點/公用）輸出延遲；0.3ms無保險絲(si) ，端子排

   QY71　　新 5/12VDC，16mA/點，32點（32點/公用）輸出延遲；0.3ms無保險絲(si) ，連接器

6.晶體(ti) 管（源）﹕

   QY80    12/24VDC，0.5A/點,4A/公用，16點（16點/公用）輸出延遲；1ms，無保險絲(si) ，端子排

   QY81P   12/24VDC，0.1A/點,2A/公用，32點（32點/公用）輸出延遲；1ms，連接器，有短路保護功能

五、I/O組合模塊 輸入/輸出模塊 ﹙DC輸入/晶體(ti) 管輸出﹚

   QH42P     24VDC共陽極輸入，32點，響應時間：1/5/10/20/70ms，12/24VDC,0.1A漏型，輸出：32點，連接器，有短路保護功能

   QX48Y57   24VDC共陽極輸入，8點，12/24VDC,0.5A漏型，輸出：7點，有保險絲(si) ，端子排

六、中斷輸入模塊（注6）﹕  Q160  16點，DC24V 4mA 響應時間0.1/0.2/0.4/0.6/1ms 16點 1個(ge) 公共端 18點端子台

五.I/O模塊連接器

   A6CCON1    焊接32點連接器（用於(yu) QX41/42,QY41P/42P）

   A6CCON2    無焊點端子連接器，32-點連接器（用於(yu) QX41/42,QY41P/42P）

   A6CCON3    扁平電纜壓力－位移32點連接器（用於(yu) QX41/42,QY41P/42P）

   A6CCON4    焊接32點連接器 40針連接器

   A6CCON1E   焊接32點連接器（用於(yu) QX81,QY81P）

   A6CCON2E   壓折－接觸連接32-點連接器（用於(yu) QX81,QY81P）

   A6CCON3E   扁平電纜壓力－位移32點連接器（用於(yu) QX81,QY81P）

七、彈簧夾端子台﹕ Q6TE-18S 用於(yu) 16點I/O  0.3-1.5mm²

八、端子台適配器﹕

   Q6TA32      用於(yu) 32點I/O  0.5mm²

   Q6TA32-TOL   Q6TA32專(zhuan) 用工具

九、接頭/端子台轉換模塊

   A6TBX36-E  用於(yu) 共負極輸入模塊(標準型)

   A6TBX54-E  用於(yu) 共負極輸入模塊(2線性)

   A6TBX70    用於(yu) 共正極輸入模塊(3線性)

   A6TBX70-E  用於(yu) 共負極輸入模塊(3線性)

   A6TBY36-E  用於(yu) 源型輸出模塊(標準型)

   A6TBY54-E  用於(yu) 源型輸出模塊(2線性)

   A6TBXY36-E 用於(yu) 共正極輸入模塊和漏型輸出模塊(標準型)

   A6TBXY54-E 用於(yu) 共正極輸入模塊和漏型輸出模塊(2線性)

十、接頭/端子台轉換模塊電纜

   AC05TB    用於(yu) A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長0.5m

   AC10TB    用於(yu) A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長1m

   AC20TB    用於(yu) A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長2m

   AC30TB    用於(yu) A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長3m

   AC50TB    用於(yu) A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長5m

   AC80TB    用於(yu) A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長8m

   AC100TB   用於(yu) A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長10m

   AC05TB-E  用於(yu) A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長0.5m

   AC10TB-E  用於(yu) A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長1m

   AC20TB-E  用於(yu) A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長2m

   AC30TB-E  用於(yu) A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長3m

   AC50TB-E  用於(yu) A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長5m

十一、繼電器端子模塊﹕  A6TE2-16SRN  用於(yu) 40針接頭 DC24V 晶體(ti) 管輸出模塊(漏型)

十二、繼電器端子模塊電纜﹕

   AC06TE   電纜長0.6m 用於(yu) A6TE2-16SRN

   AC10TE   電纜長1m   用於(yu) A6TE2-16SRN

   AC30TE   電纜長3m   用於(yu) A6TE2-16SRN

   AC50TE   電纜長5m   用於(yu) A6TE2-16SRN

   AC100TE  電纜長10m  用於(yu) A6TE2-16SRN

【深圳海藍機電】專(zhuan) 業(ye) 代理供三菱PLC、三菱變頻器、三菱觸摸屏、三菱伺服等全係列產(chan) 品，擁有很優(you) 勢的價(jia) 格與(yu) 龐大的庫存,我們(men) 在保證有價(jia) 格優(you) 勢的前提下，還可以為(wei) 您提供專(zhuan) 業(ye) 的技術服務，從(cong) 方案製定、PLC選型，一直到編程調試！同時我公司還可提供維修服務與(yu) 培訓！新老客戶在工作中遇到具體(ti) 難以解決(jue) 的問題時，可隨時向我公司谘詢，我們(men) 將協助解決(jue) 。服務熱線：400-8819-130、0755-88356415。
