三菱PLC FX3S-14MT/ES產(chan) 品詳細說明
【電源規格】
【電源電壓】：AC100~240V
【電源電壓允許範圍】：AC85~264V
【額定頻率】：50/60Hz
【允許瞬時停電時間】：對l0ms以下的瞬時停電會(hui) 繼續運行
【電源保險絲(si) 】：250V 1A
【衝(chong) 擊電流】：最大15A 5ms以下/AC100V,最大28A 5ms以下/AC200V
【消耗功率】：19W
【DC24V供給電源】：400mA

【FX3S-14MT/ES輸入規格】
【輸入形式】：漏/源型
【輸入的連接方式】：固定式端子(M3螺絲(si) )
【輸入點數】：8點
【輸入信號電壓】：DC24V +10%
【輸入電阻】：3.3KΩ(X010以後是4.3KΩ)
【輸入信號電流】：7mA/DC24V(X010以後，5mA/DC24V)
【輸入ON電流】：4.5mA以上(X010以後，3.5mA/DC24V)
【輸入OFF電流】：1.5mA以下
【輸入響應時間】：約10ms
【輸入信號形式】:
     漏型：無電壓觸點輸入或是NPN開電極品體(ti) 管輸入
     源型：無電壓觸點輸入或是PNP開電極品體(ti) 管輸入
【回路絕緣】：光耦絕緣
【輸入動作表示】：輸入ON時LED燈亮

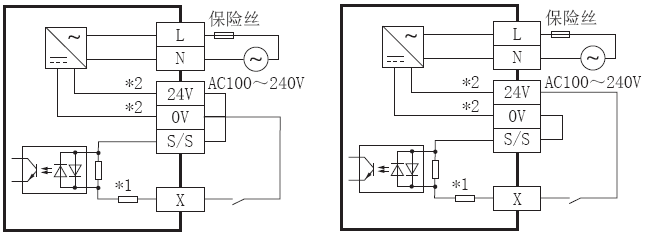

【AC電源型輸入回路的結構】
    漏型輸入接線                                                       源型輸入接線


【FX3S-14MT/ES輸出規格】
【輸出類型】：晶體(ti) 管/漏型輸出
【輸出點數】：6點
【輸出的連接方式】：固定式端子(M3螺絲(si) )
【外部電源】：DC5~30V以下
【最大電阻負載】：0.5A/1點
【最大感性負載】：12W/DC24V
【開路漏電流】：0.1mA以下DC30V
【ON電壓】：1.5V以下
【響應時間】:
    OFF->ON :Y000、Y001：5μs以下/10mA以上(DC5~24V)
    ON->OFF：Y002~Y015：0.2ms以下/200mA以上(DC24V)
【回路絕緣】：光耦隔離
【動作表示】：光耦驅動時麵板上的LED燈亮

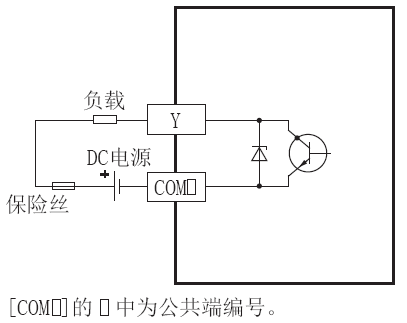

【漏型輸出回路的結構圖】


FX3S-14MT/ES相關(guan) 資料：
1、三菱PLC FX3S用戶手冊(ce)
2、FX3S-14MT/ES基本性能規格說明
