FX3U-20SSC-H三菱2軸定位控製模塊，海藍機電為(wei) 您提供專(zhuan) 業(ye) 三菱plc選型、三菱plc報價(jia) 和現場技術支持，海藍機電擁有優(you) 秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。

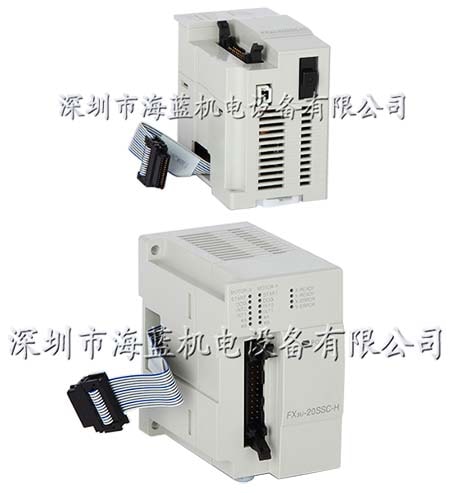

三菱plc定位控製模塊FX3U-20SSC-H簡介：

【控製軸數】：2軸

【I/O占用點數】：8點

【連接伺服】：MELSERVO MR-J4-B, MR-J3-BS, MR-J3-B, MR-J3-W最大可連接2 軸；標準電纜：站間最大20m　長距離電纜：站間最大50m

【伺服總線】：SSCNETⅢ

【運算周期】：1.77ms

【定位】

    方式：增量方式/絕對方式

    單位：PLS, μm, 10-4inch, mdeg

    單位倍率：1, 10, 100, 1000 倍

    定位範圍：-2,147,483,648～2,147,483,647 PLS

    速度指令：Hz, cm/min, 10deg/min, inch/min

    加減速處理：梯形加減速，近S形加減速1～5000ms插補時，僅(jin) 限梯形加減速。

    啟動時間：1.6ms 以下

    插補功能：2 軸線性插補、2 軸圓孤插補

【電源】：DC24V　+20％　-15％　脈動(p-p)5% 以內(nei)

【消耗電量】：5W

【質量】：0.3kg

【外形尺寸（W x H x D） mm】：55 x 90 x 87

FX3U-20SSC-H說明
支持SSCNETⅢ，因此實現了高性價(jia) 比、高速、高精度、強抗幹擾性的定位控製。采用光纖從(cong) 而
節省了接線，並能實時監控伺服信息，通過這些新增的便捷功能，可支持各種定位控製。在追求
高精度的控製中以及低速區域的穩定性方麵發揮了良好的效果。通過SSCNETⅢ的高同步性高速
串行通訊，實現了高精度的2 軸控製。
插補功能：2 軸線性插補/2 軸圓弧插補
同時啟動功能：X 軸－Y 軸的同時啟動性能提高
通過軟件FX Configurator-FP，登錄伺服係統，實現各種調節。FX3U或FX3UC 上，最多可連接8台。
連接FX3UC 時，需要FX2NC-CNV-IF 或FX3UC-1PS-5V。

【三菱plc FX係列功能介紹】
使用方便FX係列的體(ti) 積雖小，卻具有很強的功能。

它內(nei) 置高速計數器，有輸入輸出刷新、中斷、輸入濾波時間調整、恒定掃描時間等功能，有高速計數器的專(zhuan) 用比較指令。使用脈衝(chong) 列輸出功能，可直接控製步進電動機或伺服電動機。脈衝(chong) 寬度調製功能可用於(yu) 溫度控製或照明燈的調光控製。可設置8位數字密碼，以防止別人對用戶程序的誤改寫(xie) 或盜用，保護設計者的知識產(chan) 權。FX係列的基本單元和擴展單元一般采用插接式的接線端子排，更換單元方便快捷。FX1S和FX1N係列PLC使用EEPROM，不需要定期更換鋰電池，成為(wei) 幾乎不需要維護的電子控製裝置;FX2N係列使用帶後備電池的RAM。若采用可選的存儲(chu) 器擴充卡盒，FX2N的用戶存儲(chu) 器容量可擴充到16K步，可選用RAM，EPROM和EEPROM儲(chu) 存器卡盒。

FX1S和FX1N係列PLC有兩(liang) 個(ge) 內(nei) 置的設置參數用的小電位器，FX2N和FX1N係列可選用有8點模擬設定功能的功能擴展板，可以用旋具來調節設定值。FX係列PLC可在線修改程序，通過調製解調器和電話線可實現遠程監視和編程，元件注釋可儲(chu) 存在程序儲(chu) 存器中。持續掃描功能可用於(yu) 定義(yi) 掃描周期，可調節8點輸入濾波器的時間常數，麵板上的運行/停止開關(guan) 易於(yu) 操作。
