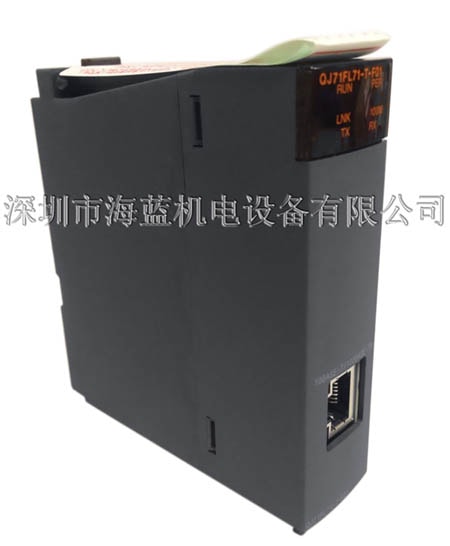

QJ71FL71-T-F01三菱plc Q係列特殊模塊,QJ71FL71-T-F01 型 FL-net(OPCN-2) 接口模塊，海藍機電為(wei) 您提供專(zhuan) 業(ye) 三菱plc選型、三菱plc報價(jia) 和現場技術支持，海藍機電擁有優(you) 秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。

三菱plc模塊 QJ71FL71-T-F01規格：

【數據傳(chuan) 送速度】：10Mbps

【傳(chuan) 送方式】：基帶

【電子接口】：IEEE802.3 標準(CSMA/CD 標準)

【傳(chuan) 送協議】：UDP/IP FA 鏈接協議

【最大段長】：100m

【係統中最大站點數】：254

【最大站點數】：254 模塊/所有內(nei) 部地址塊(12 模塊  *1）

【循環數據量】：最大(8k 位 + 8k 字)/係統，最大(8k 位 + 8k 字)/站點

【信息數據容量】：最大 1024 字節

【公共存儲(chu) 區】：區 1(位區)：8k 位，區 2(字區)：8k 字

【錯誤記錄存儲(chu) 區】：512 字

【狀態存儲(chu) 區】：位區: 2k 位，字區: 2k 字

【本地站網絡參數設置區】：96 字

【其它站網絡參數設置區】：2048 字

【網絡參數獲取區】：512 字

【軟元件型存儲(chu) 區】：512 字

【信息區(瞬時區)】：最大 1024 字節  2(傳(chuan) 送 - 接收每個(ge) )

【信息傳(chuan) 送】：500ms 或以下(1:1 單向信息到達時間)

【令牌啟動時間】：新加入:啟動時間=3000+(最小站點數/剩餘(yu) 的 8 個(ge) )  4 + 1200ms正在加入:加入時間=刷新周期  3 + 本地站數  4ms

【輸入/輸出點數】：32 點(I/O 分配:智能)

【5VDC 內(nei) 部電流消耗】：0.50A

【電壓電阻】：根據安裝 FL-net 站點的電源說明

【外部尺寸】：98 (H)  27.4 (W)  90 (D)mm

【重量】：0.11kg

【價(jia) 格】：麵價(jia)

注釋：

*1 : 最多有 12 個(ge) 模塊可以連接到中心 Hub。
最多需要 4 個(ge) 連接步驟。
*2 : 關(guan) 於(yu) 循環數據區與(yu) 軟元件區間的發送時間，請參閱索引 5.1(6)。
*3 : 以下是循環數據區與(yu) 軟元件區間的發送時間。
(a) 最小傳(chuan) 送延遲時間[ms]=“SM1”+ 令牌保持時間 +“SM2”
(b) 最大傳(chuan) 送延遲時間[ms]=“SM1”+ (刷新循環  4) +“SM2”
SM1: 傳(chuan) 送順序掃描(包括刷新時間)
SM2: 接收順序掃描(包括刷新時間)
*4 : 以下給出了 5VDC 內(nei) 部電流消耗和前 5 位係列號數字為(wei) 05079 或以上的產(chan) 品重量。
5VDC 內(nei) 部電流消耗:0.70A
重量:0.14kg
