 FX2N-485-BD三菱485通訊適配模塊，用於(yu) 三菱FX2N" isAuto=1>三菱FX2N PLC與(yu) 其他PC的通訊連接（非編程連接，編程連接必須通過編程口）。
通常情況下，該適配模塊都是用於(yu) 485組網方式，鮮見單機應用的例子。

【實用案例】
現在我們(men) 有一個(ge) 項目，需要用組態王與(yu) 單台三菱FX2N-64MR-001作通訊測試。查遍了FX2N-485-BD的相關(guan) 資料，均未見到FX2N-485-BD與(yu) RS232/485通訊適配器的連接方法。後經多方查閱資料並摸索，終於(yu) 得到了解決(jue) 方法，詳情如下：

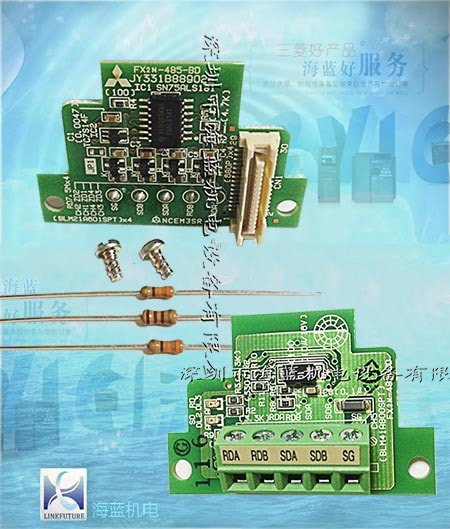

FX2N-485-BD上共有5個(ge) 接線端子，分別標注為(wei) ：RDA、 RDB、 SDA、 SDB 、SG，這樣是采用422方式的接法，需要用到4根或全部的5根接線。
如果要單台應用，作為(wei) 485方式單機通訊，那麽(me) 在PC那邊采用RS323C/485適配器的情況下，在PLC這邊，FX2N-485-BD的正確連線方法為(wei) ：

RDASDA(並聯短接)
RDBSDB(並聯短接)
SG————————懸空不用
這樣就做成了485單機應用的模式，當然，現在還不能正常通訊，還需要用FXGP V3.3對PLC的D8120和D8121這兩(liang) 個(ge) 寄存器進行設置，指令如下：
M8002
——||--------[MOV HE080 D8120]
|_______[MOV K1 D8121]
--------------[END ]

釋意如下：
D8121---PLC的485通訊站號，在這裏我們(men) 設置為(wei) 1號站，這樣，在組態王中設置時，就應該在通訊設備站點地址定義(yi) 時設定為(wei) “1”。
D8120---其內(nei) 容E080表示 :
bit0=0表示數據位為(wei) 7；
bit2,bit1=(1,1)表示偶校驗；
bit3=0表示停止位為(wei) 1；
(bit7,6,5,4)=(1,0,0,0)表示波特率為(wei) 9600;
bit8=0表示無首字符；
bit9=0表示無尾字符；
bit10為(wei) 留存，可以設置為(wei) 1或者0;
bit11(為(wei) DTR檢測控製線)=0表示設置為(wei) :接收;
bit12=1表示使用硬件握手：信號線ER(DTR)和DR(DSR)用來控製數據發送接收,
注意：設置後必須關(guan) PLC電源，再重新給PLC上電，以上設置才能生效。
------------------------------------------------------------------
完成上述設置後，PLC這邊的工作就暫告一段落了。現在進行PC這邊的硬件連接和組態王通訊設備設置：
將RS232C/485通訊適配器的D形9孔那端插到PC或筆記本的串口1（COM1），將RS232C/485通訊適配器的“DATA+”用延長線並聯連接到FX2N-485-BD的RDA端子，將“DATA-”用延長線並聯連接到FX2N-485-BD的RDB端子。
運行組態王V6.52，新建一個(ge) 工程 “6757”如圖所示：

進入工程管理器，選擇串口1,定義(yi) 串口參數如下圖所示：
