三菱FX係列PLC置位與複位指令（SET/RST）：

1、SET （置位指令）：使被操作的目標元件置位並保持。
2、RST （複位指令）：使被操作的目標元件複位並保持清零狀態。

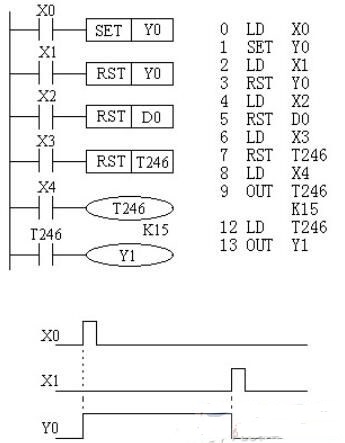

SET、RST 指令的使用如圖1：
三菱FX係列PLC置位與複位指令（SET/RST）使用說明

圖1：置位與複位指令

1）當 X0 常開接通時， Y0 變為 ON 狀態並一直保持該狀態，即使 X0 斷開 Y0 的 ON 狀態仍維持不變；
2）隻有當 X1 的常開閉合時， Y0 才變為 OFF 狀態並保持，即使 X1 常開斷開， Y0 也仍為 OFF 狀態。

SET與RST 指令的使用說明：
1 ） SET 指令的目標元件為 Y、M、S ， RST 指令的目標元件為 Y、M、S、T、C、D、V、Z 。 RST 指令常被用來對 D、Z、V 的內容清零，還可以用來複位積算定時器和計數器。
2 ）對於同一目標元件， SET、RST 可以多次使用，順序隨意，但最後執行者有效。
