FX5U作為(wei) 三菱最新推出小型三菱PLC,以基本性能提升、與(yu) 驅動產(chan) 品的連接、軟件環境的改善為(wei) 亮點隆重問世。相對於(yu) FX3係列主要特點如下所示：

   1. 內(nei) 置2路模擬量輸入，1路模擬量輸出

   2. 內(nei) 置以太網口和RS485端口

   3. 內(nei) 置4軸定位功能

   4. 可搭配簡易運動模塊實現高級同步控製

   我公司最近有客戶在使用FX5U和MX component通訊時存在著各種各樣的問題，為(wei) 了能給大家解決(jue) 問題，海藍機電將

以MX component 4.0和FX5U為(wei) 例詳細說明設置步驟。（如下所示）

     首先，將PC和PLC的IP地址設置在同一網段，並使用Ping測試，確保網線連接沒問題。

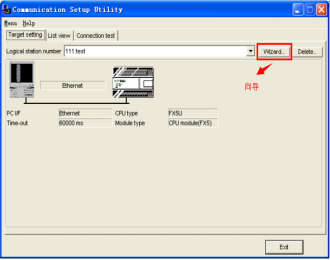

Ø 啟動通訊設置應用程序

1、啟動通訊設置應用程序後，點擊Wizard（向導）按鈕。

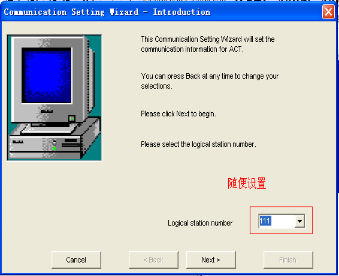

Ø 邏輯站號設置

1、邏輯站號可以任意設置，設置後點擊NEXT。

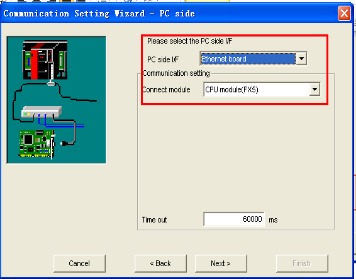

Ø 通訊PC側(ce) 設置

 1、計算機側(ce) I/F：以太網卡

 2、連接目錄：FX5

 3、通訊超時：默認6000ms

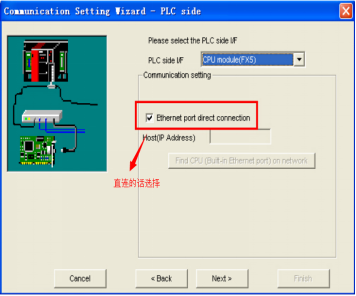

Ø 通訊PLC側(ce) 設置

1、當PLC和PC直接連接的話，選擇”以太網端口直連”

2、當通過路由器或交換機連接時，選擇“在以太網中搜尋CPU”，輸入PLC IP地址。

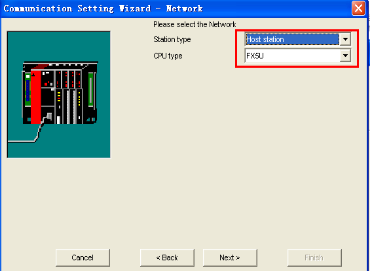

Ø 通訊網絡設置

 1、站號類型：本站

 2、CPU類型：FX5U

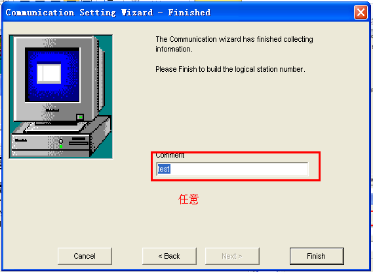

Ø 輸入注釋

 1、輸入任意注釋名，如“test”

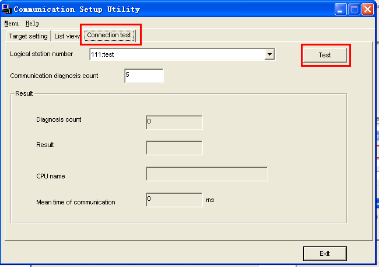

Ø 通信測試

 1、點擊 <通信測試 > 選項卡後，點擊TSET。
