海藍機電客戶經常會(hui) 問到一些關(guan) 於(yu) A6TBXY36的問題 ，比如該端子排和什麽(me) 模塊一起使用，內(nei) 部接線圖是怎樣的等等。為(wei) 了能解決(jue) 大家疑惑，海藍機電將和大家一起分享關(guan) 於(yu) A6TBXY36的作用、內(nei) 部接線圖，以及配套的連接電纜的選型。

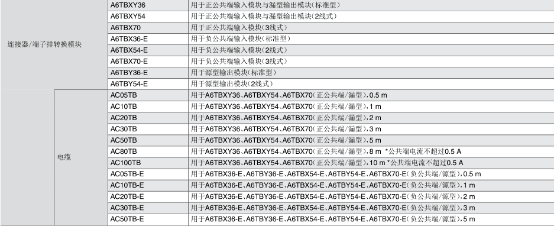

A6TBXY36是三菱PLC Q係列輸入輸出模塊的中繼端子排。主要應用於(yu) 正公共端輸入模塊和漏型輸出模塊，且配合專(zhuan) 用電纜AC10TB（1米）一起使用。如下圖所示：

三菱Q係列16點輸入或者輸出模塊都是端子排型，可以直接使用。而32點和64點的是連接器型，不能直接擰螺絲(si) ，需要外加中繼端子排使用。

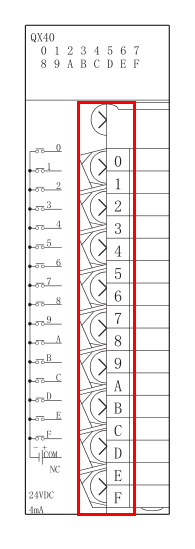

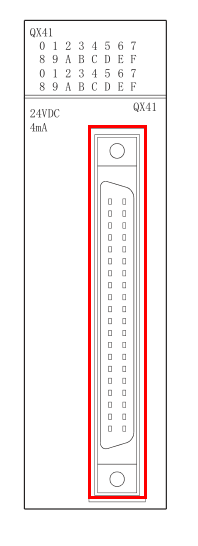

           端子排型                                    連接器型

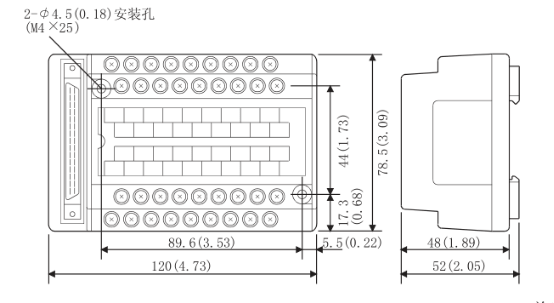

n A6TBXY36外形尺寸圖

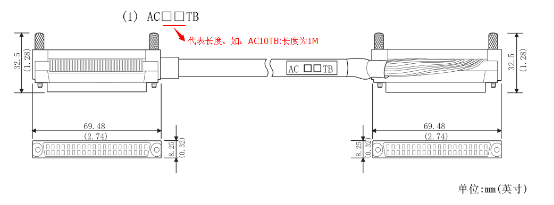

n 專(zhuan) 用電纜尺寸圖

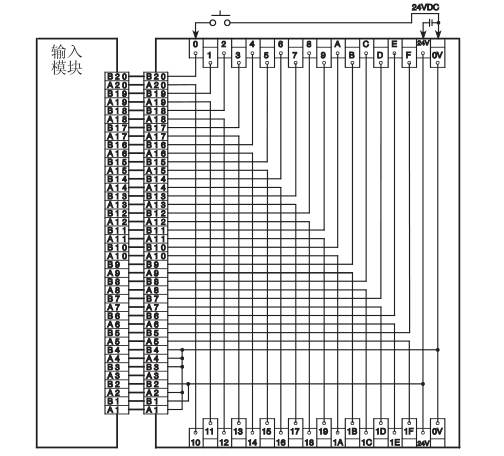

n A6TBXY36內(nei) 部接線圖
