三菱PROFIBUS-DP通訊模塊用於(yu) 現場層的高速數據傳(chuan) 送，主站周期地讀取從(cong) 站的輸入信息並周期地向從(cong) 站發送輸出信息。總線循環時間必須要比主站（三菱PLC）程序循環時間短。除周期性用戶數據傳(chuan) 輸外，PROFIBUS-DP還提供智能化設備所需的非周期性通信以進行組態、診斷和報警處理。

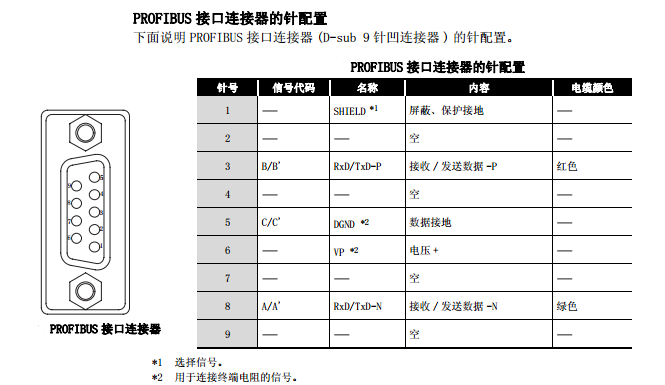

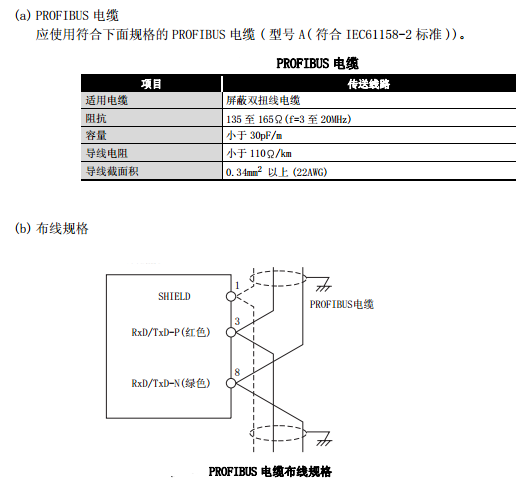

 圖a                                圖b

主站QJ71PB92V與(yu) 從(cong) 站QJ71PB93D的通訊的參數設置及程序

Ø QJ71PB92V的參數設置：

1) 添加模塊

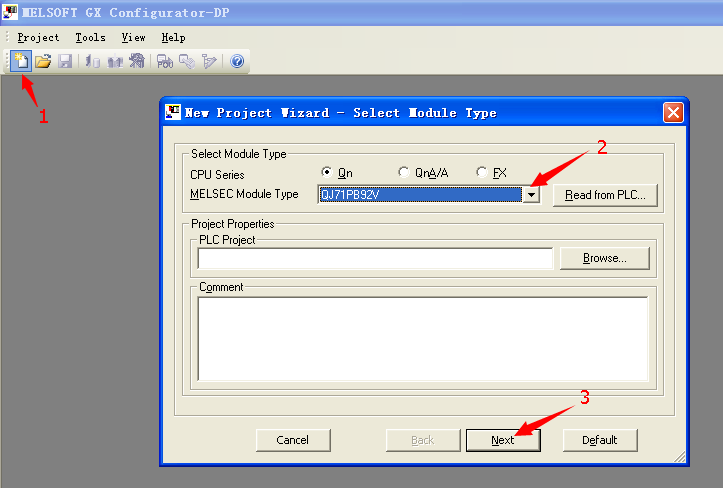

打開GX Configurator-DP（如圖c）

1、新建  2、選擇型號QJ71PB92V  3、下一步(如圖d）

2) 通訊參數設置

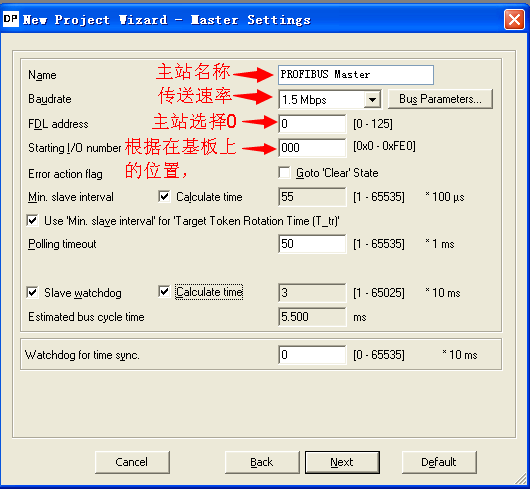

填寫(xie) 主站名稱、傳(chuan) 送速率、站號、插槽位置、下一步（如圖e）；

3) 通訊寄存器設置

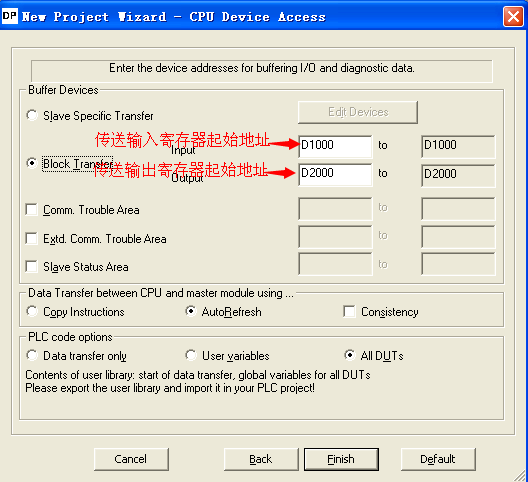

設置輸入輸出寄存器起始地址，設置完成(如圖f)

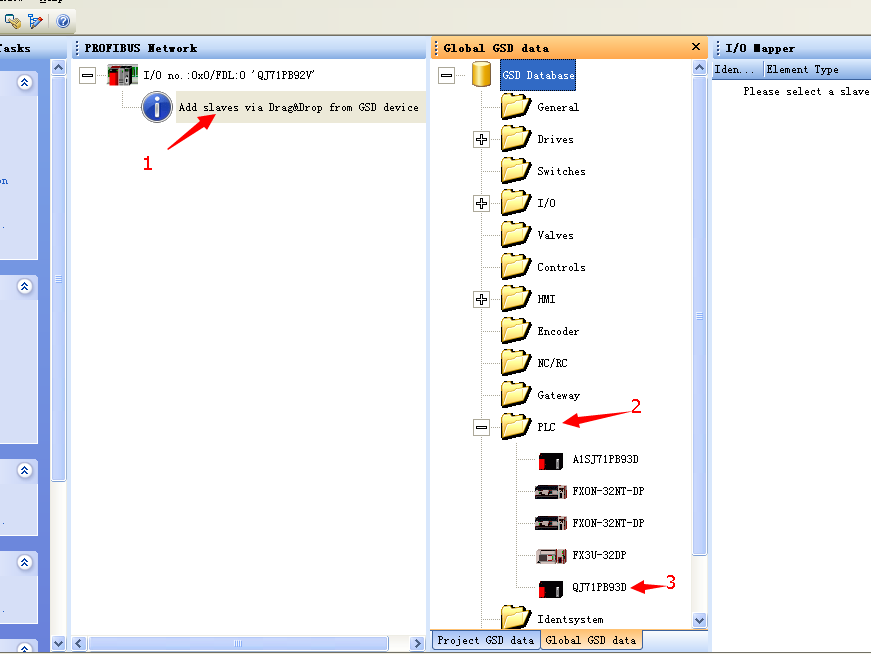

1、單擊添加從(cong) 站→2、單擊PLC展開→3、雙擊QJ71PB93D(如圖g），

4) 添加從(cong) 站

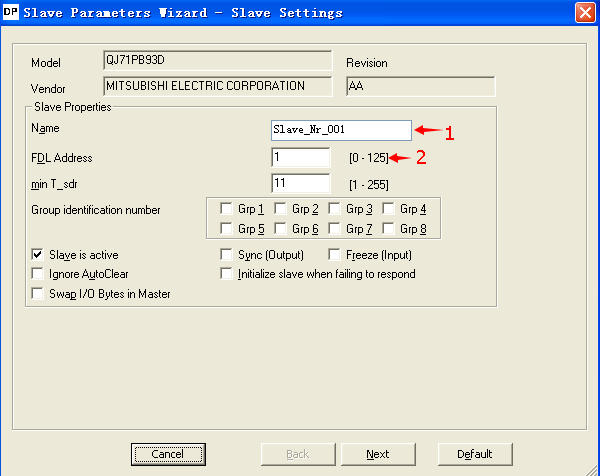

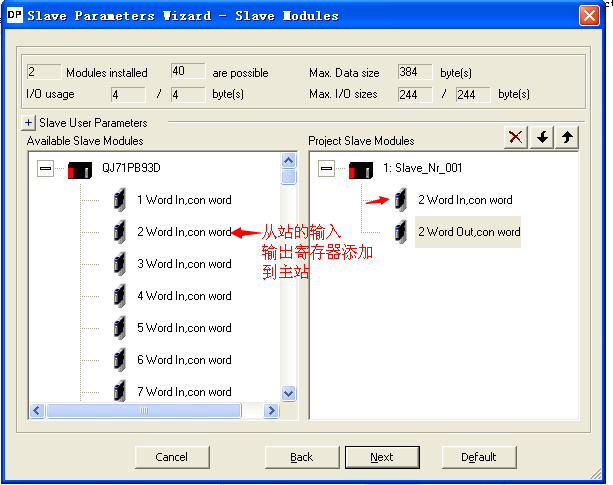

1、從(cong) 站名稱，2、從(cong) 站站號，如圖h，將從(cong) 站寄存器添加到主站。

  圖c                                圖d

        圖e                                    圖f

圖g                          圖h

Ø QJ71PB93D的參數設置：

1) 添加模塊

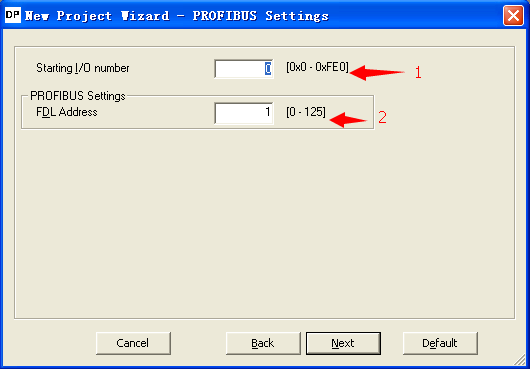

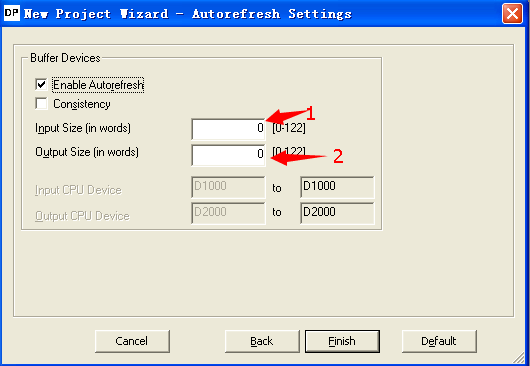

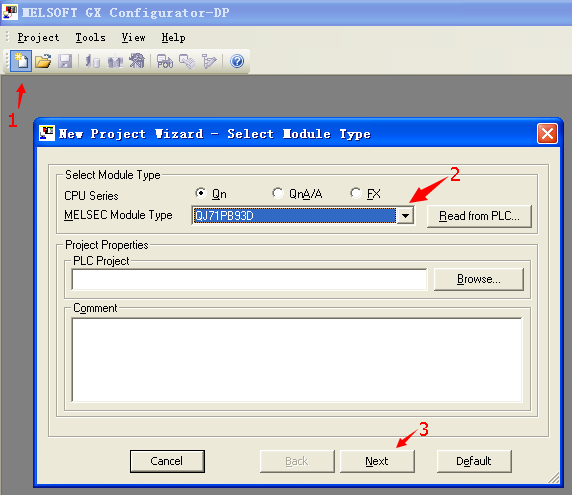

1、新建→2、選擇型號QJ71PB93D→3、下一步，如圖j，插槽位置、填寫(xie) 從(cong) 站站號，（如圖k）填寫(xie) 從(cong) 站輸入輸出寄存器數。

 圖i                             圖j

       圖k

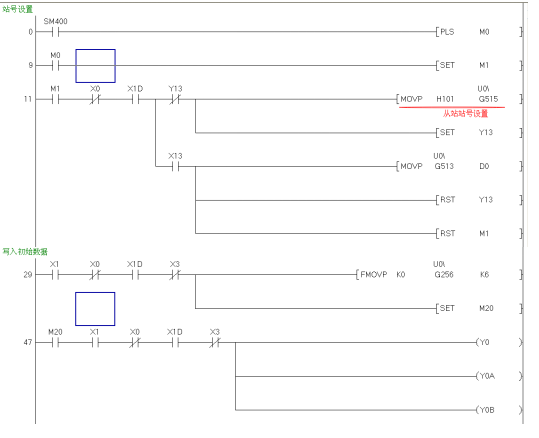

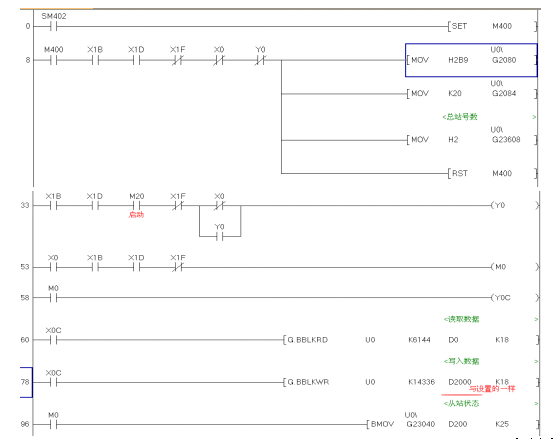

主站QJ71PB92V的程序：把主站要傳(chuan) 送給從(cong) 站的數據寫(xie) 進D2000-D2017，讀取從(cong) 站的數據在D0。

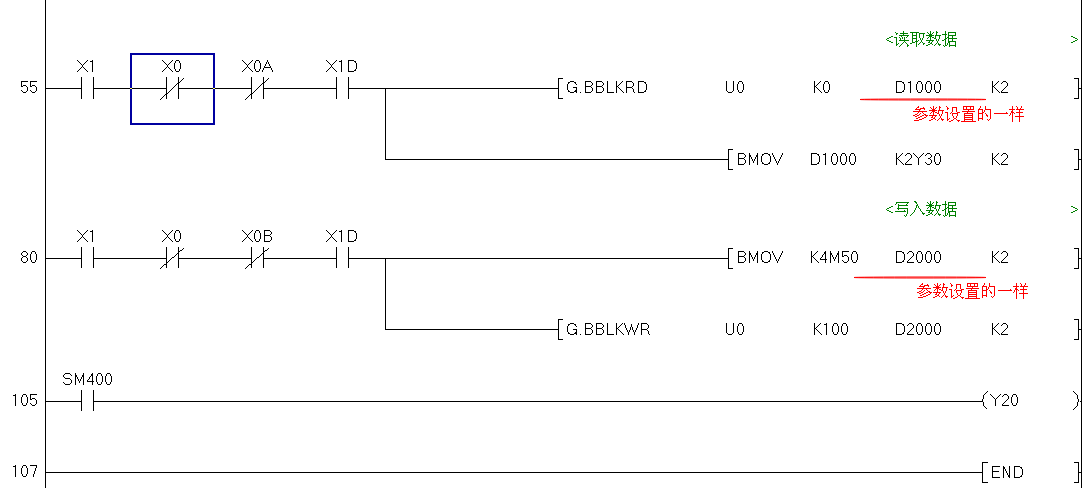

從(cong) 站QJ71PB93D的程序：把寫(xie) 給主站的數據寫(xie) 進D2000-D2001，讀取主站的數據在D1000-D1001，
