主站三菱QJ61BT11N與(yu) 遠程I/O站三菱PLC模塊AJ65BTB2-16D、AJ65BTC1-32T之間的通訊

1、 係統配置圖

主站與(yu) 遠程I/O站的係統配置圖如圖一

2、係統構成壞境

硬件： Q06HCPU、QJ61BT11N、QX41、QY41P、AJ65BTB2-16D、AJ65BTC1-32T、

CC-Link專(zhuan) 用電纜以及終端電阻（110歐1/2W）

DC 24V開關(guan) 電源（給遠程I/O模塊供電）

3、模塊設置

（1）主站的設置

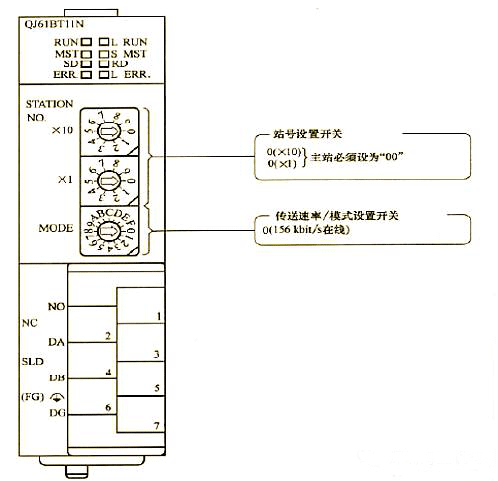

主站開關(guan) 設置為(wei) ，站號設置開關(guan) ：00 傳(chuan) 輸速度/模式設置開關(guan) ：0 如圖二：

圖一：

圖二：

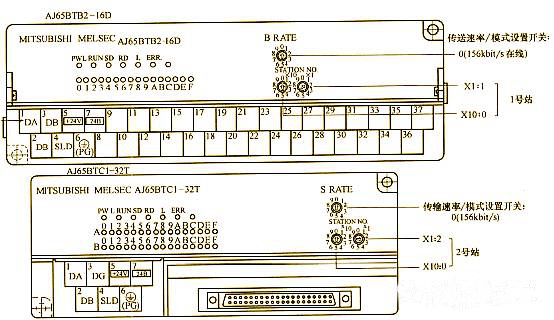

（2）遠程I/0站的設置為(wei) ，AJ65BTB2-16D模塊的站號設置開關(guan) ：01 AJ65BTC1-32T模塊的站號設置開關(guan) ：02 ，他們(men) 的傳(chuan) 輸速度/模式設置開關(guan) 都設置為(wei) ：0 如下圖所示：

4、線路連接

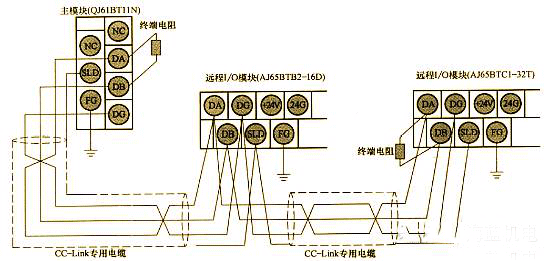

（1）CC-Link專(zhuan) 用電纜連接。用CC-Link專(zhuan) 用電纜連接模塊，兩(liang) 端加終端電機，如下圖所示。在連接前一定要斷開電源。

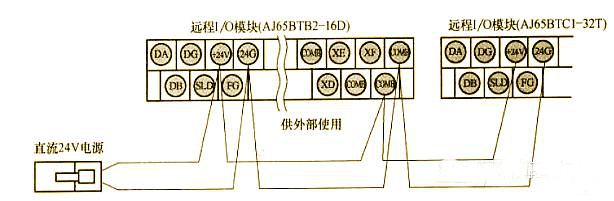

（2）直流24V線路連接。遠程I/O站（內(nei) 部和外部I/O）的直流24V電源線的連接如下圖所示。連接前一定要斷開電源，注意正負極性。

5、軟件設置步驟

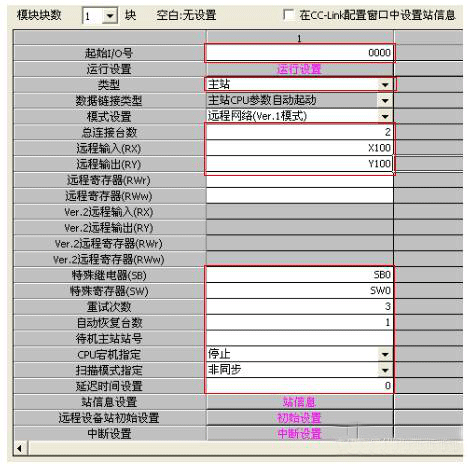

（1）網絡參數/自動刷新參數。在工程數據列表窗口中依次選擇：【參數】——【網絡參數】——【CC-link】 。在窗口對話框中的【模塊數】中選擇“1”塊；

【起始I/O號】輸入“0000”

【類型】“主站”

【模式設置】“遠程網絡-Ver.1模式

【總連接個(ge) 數】“2”

【遠程輸入（RX）刷新軟元件】“X100”

【遠程輸出（RY）刷新軟元件】“Y100”

【特殊繼電器（SB）刷新軟元件】“SB0”

【特殊繼電器（SW）刷新軟元件】“SW0”

如下圖所示：

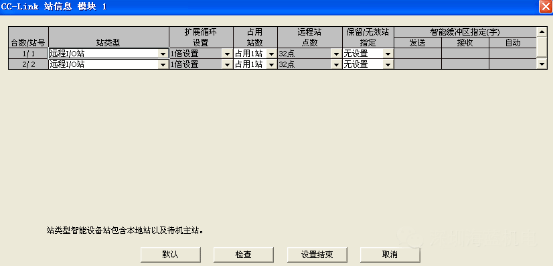

（1）站信息。單擊上圖“站信息”按鈕，在對話框設置為(wei)

6、編程

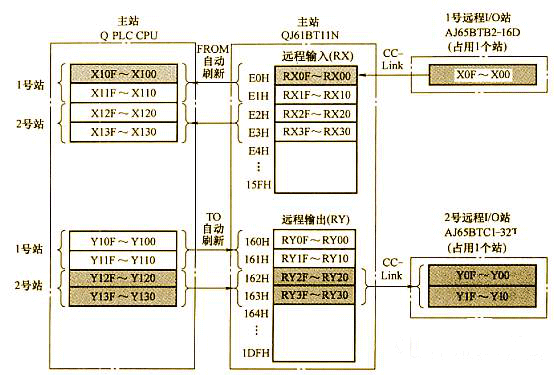

（1）數據的刷新。Q CPU主站的緩衝(chong) 存儲(chu) 器的遠程I/O站的刷新關(guan) 係（RX/RY）。如下圖所示：

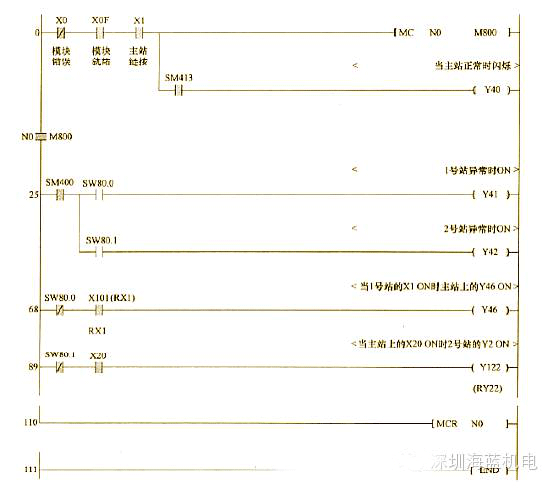

（2）順控程序的示例程序如下所示：
