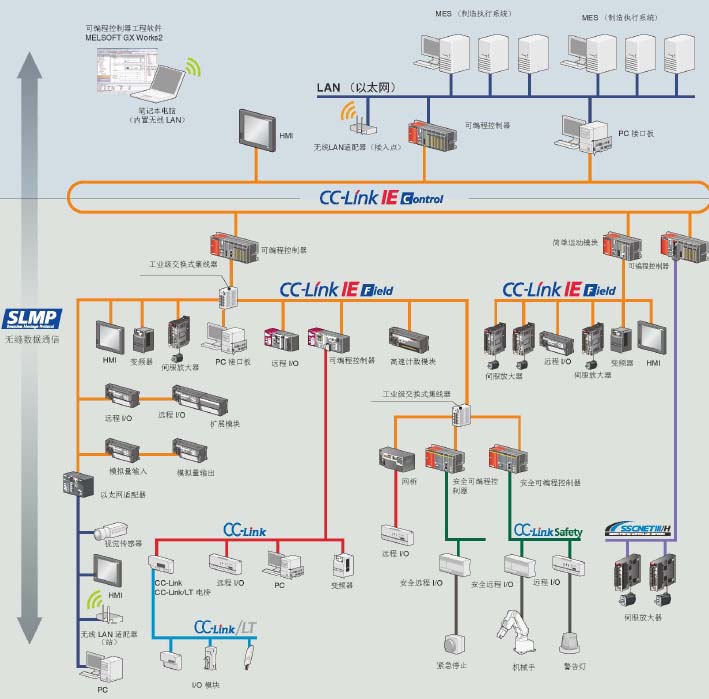

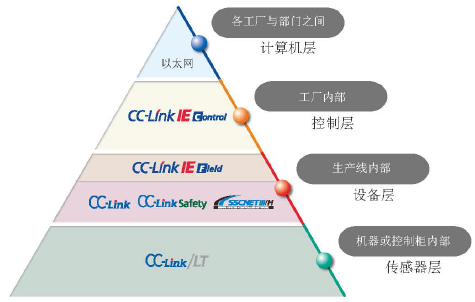

三菱網絡係統分為(wei) 四層結構，從(cong) 上到下分別為(wei) ：

1）計算機層（各工廠與(yu) 部門之間），對應三菱產(chan) 品：

Ø MES接口模塊（高速數據記錄模塊，支持SQL SERVER,Orcale等數據庫）：QJ71MES96

Ø三菱以太網接口模塊（10BASE-T/100BASE-TX）：QJ71E71-100

Ø 三菱以太網接口模塊（10BASE2）：QJ71E71-B2

Ø 三菱以太網接口模塊（10BASE5）：QJ71E71-B5

2）控製層（工廠內(nei) 部）

Ø CC-LINK IE控製層網絡模塊：QJ71GP21-SX

Ø CC-LINK IE控製層網絡模塊：QJ71GP21S-SX

3）設備層（生產(chan) 線內(nei) 部）

Ø CC-LINK IE現場層網絡模塊：QJ71GF11-T2

Ø H網光纖通訊模塊：QJ71LP21-25

Ø H網同軸電纜通訊模塊：QJ71BR11/QJ71BR15

Ø H網雙絞線通訊模塊：QJ71NT11B

4）傳(chuan) 感器層（機器/控製櫃內(nei) 部）

Ø CC-LINK主站模塊：QJ61BT11N

Ø CC-LINK遠程IO模塊：AJ65SBTB1-32D 係列等

Ø CC-LINK遠程模擬量模塊：AJ65BT-64AD係列等

其他網絡：

1）MODBUS網絡

Ø Modbus RTU/ASCII通訊模塊： QJ71MB91

Ø Modbus RTU/ASCII通訊模塊： FX3U-232ADP-MB/FX3U-485ADP-MB

2）MODBUS TCP網絡

Ø Modbus TCP通訊模塊：三菱QJ71MT91

3）DeviceNet網絡

Ø DeviceNet通訊模塊： QJ71DN91

Ø DeviceNet通訊模塊： FX2N-64DNET

4）ProfiBus網絡

Ø ProfiBus主站通訊模塊： QJ71PB92D

Ø ProfiBus主站通訊模塊： QJ71PB92V

Ø ProfiBus從(cong) 站通訊模塊： QJ71PB93D

Ø ProfiBus通訊模塊： FX3U-32DP

Ø ProfiBus通訊模塊： FX0N-32NT-DP

Ø ProfiBus通訊模塊： FX3U-64DP-M

Ø ProfiBus通訊模塊： FX2N-32DP-IF
