三菱觸摸屏語言切換的設置：

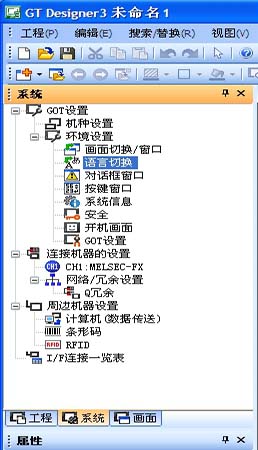

1、新建工程，在係統→環境設置→雙擊語言切換。

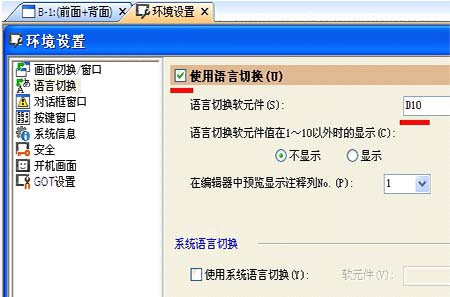

然後在彈出的環境設置對話框中，選中使用語言切換（U）複選框。

並在語言切換軟元件（S） 中填入一個(ge) 字元件。其它選項默認，不做更改。點擊應用、確定。

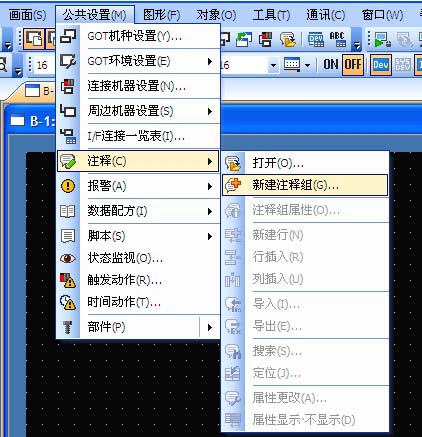

2、在菜單欄中的公共設置裏麵選擇注釋→新建注釋組。

也可以在工程裏麵新建注釋組 。

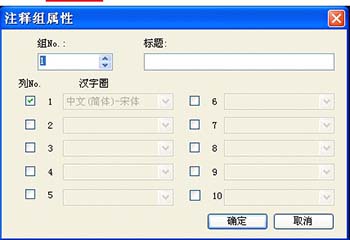

在彈出的注釋組屬性對話框中，標題可以不填寫(xie) ，直接點擊確定。

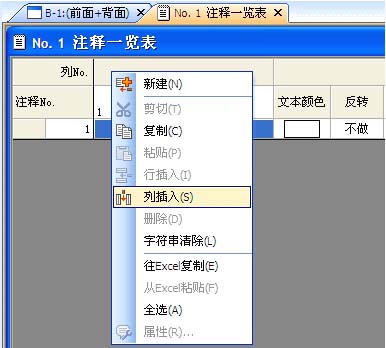

然後在彈出的注釋一覽表對話框中，右擊鼠標，選擇列插入。右擊鼠標，選擇新建。

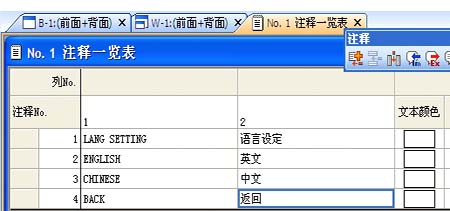

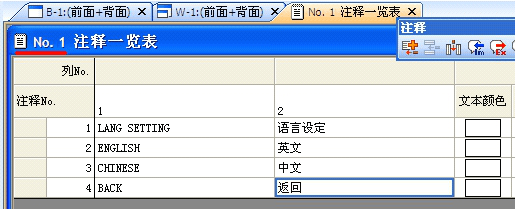

在注釋列和行中填入想要顯示的文字，然後把注釋一覽表最小化。

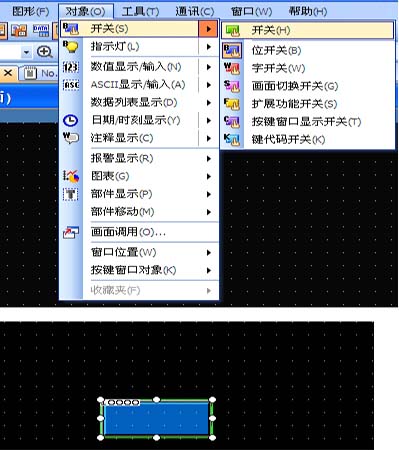

3、在觸摸屏幕上放置一個(ge) 開關(guan) 作為(wei) 語言設定用。

然後雙擊這個(ge) 開關(guan) ，在彈出的對話框中對其屬性進行編輯。

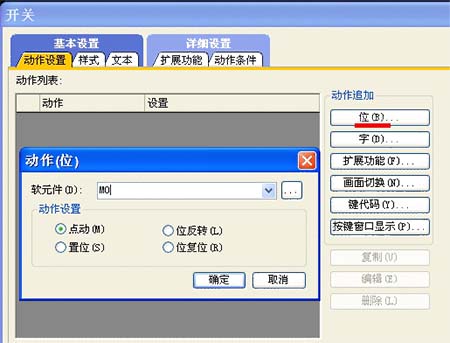

在動作設置裏麵點擊位（B），輸入軟元件名：M0  並把動作設置為(wei) 點動，點擊確定。

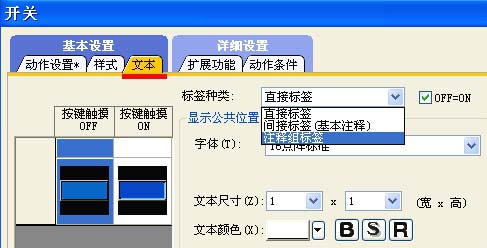

在文本→標簽種類這一欄，選擇注釋組標簽。

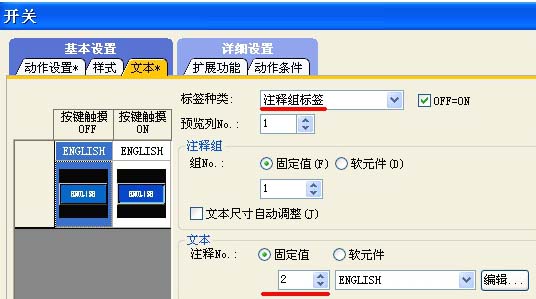

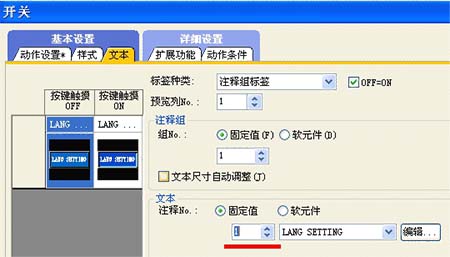

在彈出的對話框中，其它地方不做修改，隻修改文本注釋 NO 中的固定值。

預覽列 NO：這裏的預覽列為(wei) 1 時，是預覽英文注釋；為(wei) 2 時，是預覽中文注釋。注釋組 NO：因為(wei) 一開始隻建了一個(ge) 注釋組，所以為(wei) 1。

文本注釋 NO：當固定值為(wei) 1 時，顯示第 1 行注釋；為(wei) 2 時顯示第 2 行注釋......等等。如下圖：

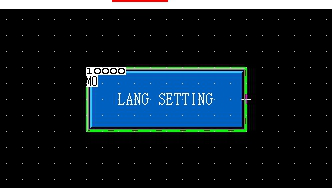

因為(wei) 這個(ge) 開關(guan) 是做語言設定用，所以在文本注釋 NO 固定值中填入 1，點擊確定。這個(ge) 時候我們(men) 做的語言設定開關(guan) 就會(hui) 有注釋顯示出來。

我們(men) 還需要做一個(ge) 窗口，當我們(men) 按下這個(ge) 語言設定開關(guan) 時，會(hui) 彈出一個(ge) 對話框供我們(men) 選擇所設定的某種語言。

3、在係統→環境設置中雙擊畫麵切換/窗口。

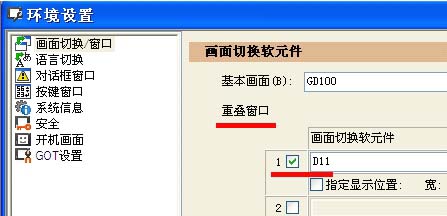

在環境設置對話框中，重疊窗口這一欄選中第 1 個(ge) 複選框，然後在畫麵切換軟元件中輸入一個(ge) 字元件。其它地方不做修改，點擊確定。

4、在畫麵→窗口畫麵中雙擊新建，進行新建窗口畫麵。

在畫麵的屬性對話框中，標題可以不填寫(xie) 。其它地方不做修改，隻需把畫麵尺寸改小一點。

這時如下圖所示，一個(ge) 新的窗口畫麵被建立：

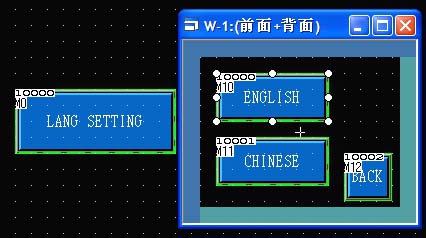

我們(men) 在窗口畫麵中加入兩(liang) 個(ge) 開關(guan) 做語言切換和一個(ge) 返回開關(guan) 。開關(guan) 的建立和第一個(ge) 開關(guan) 建立相似，標簽種類都為(wei) 注釋組標簽，動作都設為(wei) 點動。軟元件名分別為(wei) M10、M11、M12。文本注釋 NO 的固定值分別為(wei) 2、3、4。

然後把所做的畫麵保存。

5、我們(men) 用 PLC 編程軟件寫(xie) 一個(ge) 程序，把上麵創建畫麵所用到的幾個(ge) 軟元件和 PLC 的程序相關(guan) 聯起來。

按下 M0，給 D11 傳(chuan) 送值 1，使窗口畫麵顯示出來。

按下 M10 或初始化默認，給 D10 傳(chuan) 送值 1，使其顯示所設定一種語言。按下 M11，給 D10 傳(chuan) 送值 2，使其顯示另一種語言。

按下 M12，給 D11 傳(chuan) 送值 0，使窗口畫麵消失。

PLC 寫(xie) 好程序後，啟動 PLC 程序仿真，然後再啟動觸摸屏模擬仿真。如順序有誤，則不能正常進行仿真。

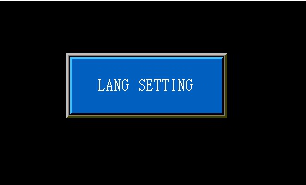

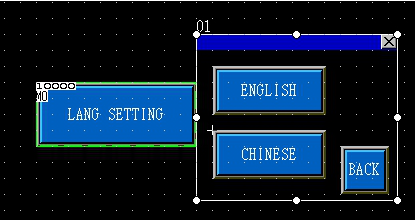

①仿真開始，初始界麵如下圖所示：這裏初始化默認為(wei) 英文。

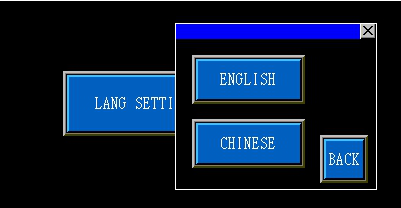

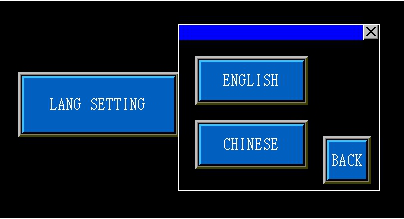

②用鼠標點擊這個(ge) 開關(guan) 會(hui) 彈出一個(ge) 對話框窗口，供我們(men) 選擇所設定的某種語言。

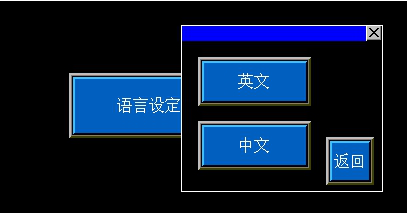

③當想要選擇中文的時候，點擊 CHINESE。

④當想要選擇英文的時候，點擊英文。

⑤當選擇完成之後，點擊 BACK 或返回。返回語言設定界麵。

如上幾幅圖所示，當對話框窗口彈出的時候，部分語言設定開關(guan) 被遮擋。如有需要可以把對話框窗口移到其它地方去（默認是屏幕中間位置）。

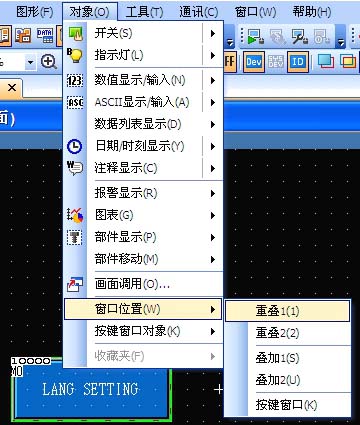

結束觸摸屏仿真，在菜單欄→對象→窗口位置點擊重疊 1。

然後屏幕上的鼠標會(hui) 成為(wei) 一個(ge) 十字交叉符號，這時點擊屏幕上任一位置，對話框窗口就會(hui) 出現，把它拖放在想要的位置

保存一下畫麵，再次啟動觸摸屏仿真。這時當按下語言設定開關(guan) 時，對話框出現在了指定位置。

仿真結束時，應先結束三菱觸摸屏仿真，再結束三菱PLC仿真。

一般來說，應先寫(xie) 好三菱PLC程序，然後根據 三菱PLC程序編輯三菱觸摸屏畫麵。

上述三菱觸摸屏中所用到的開關(guan) ，因為(wei) 動作設置都為(wei) 點動，所以形同按鈕。
