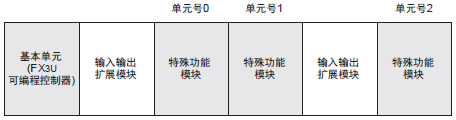

上時，分配1~7的單元編號。
 請確認分配了哪個編號。

2、決定輸入模式(BFM #0)的內容

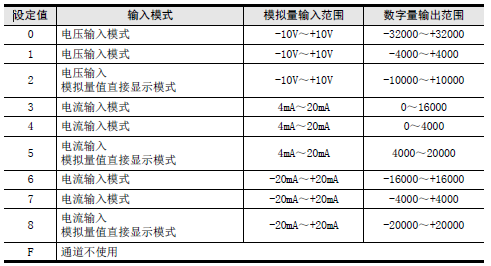

 請根據連接的模擬量發生器的規格，設定與之相符的各通道的輸入模式(BFM #0)。用16進製數設定輸入模式。請在使用通道的相應位中，選擇下表的輸入模式，進行設定。


3、編寫順控程序。
 . 在H****中，請輸入步驟2中決定的輸入模式。
 . 在□中，請輸入步驟1中確認的單元號。

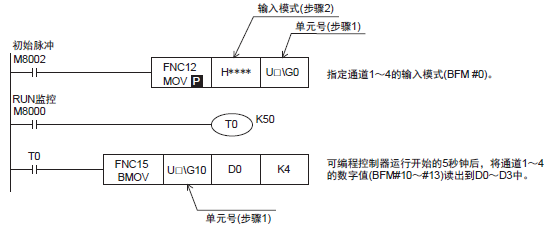

   程序舉例(三菱FX3U、FX3UC可編程控製器的情況下)*1

  *1. 使用三菱FX3G、FX3GC可編程控製器時，請使用FROM/TO指令。
4、傳送順控程序， 確認數據寄存器的內容。
 1)、請傳送順控程序，運行可編程控製器。
 2)、將4AD中輸入的模擬量數據保存到三菱可編程控製器的數據寄存器(D0~D3)中。
 3)、請確認數據是否保存在D0~D3中。

 三菱FX3U-4AD讀出數據,FX3U-4AD讀出模擬量數據
