三菱PLC指令豐(feng) 富，能夠實現許多複雜的動作控製。但是要想將三菱PLC指令全數掌握，記在腦海之中，則是一個(ge) 巨大的工程。所以要學會(hui) 活學活用的方法，做到會(hui) 讀寫(xie) 三菱PLC指令就夠了，那麽(me) 下麵就由海藍機電來教大家讀寫(xie)  FROM指令，希望能對大家有所幫助！

三菱PLC FROM指令(FNC78)
    三菱PLC FROM指令的功能是實現對三菱PLC特殊模塊緩衝(chong) 區BFM指定位的讀取操作。三菱PLC指令格式如下：

指令中各軟元件、操作數代表的意義(yi) 如下：
Cc：FROM指令執行的啟動條件。啟動指令可以是X、Y、內(nei) 部繼電器M等。
Kn1：模塊地址的高位，K代表模塊地址的高位用十進製數表示，也可以用十進製數來表示。如：當高速計數器模塊A1SD62的輸入輸出地址分別是XA0F～XB1F及YA0F～YB1F時，此值可以是K10，也可以是HA。實際上此值是指定特殊模塊在基板上的位置，在實際設置時，也可按每個(ge) 位置為(wei) 16點來計算得到此值(如一個(ge) 模塊占32點則為(wei) 兩(liang) 個(ge) 位置)。
Kn2：為(wei) 要讀取的緩衝(chong) 區的地址，可以是十進製數(以K打頭)，也可以是十六進製數(以H打頭)。此地址隻和模塊有關(guan) ，和模塊在基板的位置無關(guan) 。
Kn3Mn4：讀取的數據在三菱PLC CPU中的存儲(chu) 地址(目標地址)。
Kn3代表從(cong) 特殊模塊BFM讀取的二進製的位數，以4位(bit)為(wei) 單位，n3允許值為(wei) 1～8。如：K4代表16位(bit)。
Mn4代表數據在PLC存儲(chu) 區域的首地址。M代表中間繼電器，表示讀取的數據存儲(chu) 於(yu) 中間繼電器。存儲(chu) 位置也可以是數據寄存器(常用)，此時就不需要前綴Kn3了。
Kn5：需要傳(chuan) 送的點數。采用FROM、FROMP格式時，以16位二進製為(wei) 單位，K1代表讀取16點，K2代表32點等。采用DFROM、DFROMP格式時，以32位二進製為(wei) 單位，K1代表讀取32點，K2代表64點等。n5的範圍為(wei) 1～32767。

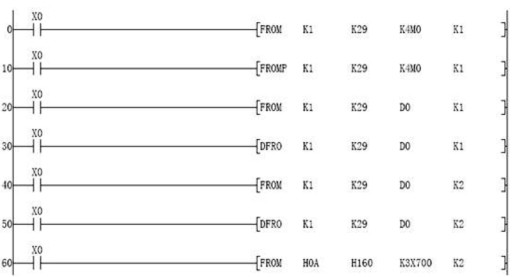

舉(ju) 例說明：

說明：
 0行：當X0=1時，讀取1號(第1個(ge) K1)三菱PLC模塊緩衝(chong) 區地址29(K29)的數據保存到M0～M15的16點(K4)中間繼電器中。
10行：在X0的上升沿，讀取1號(第1個(ge) K1)三菱PLC模塊緩衝(chong) 區地址29(K29)的數據保存到M0～M15的16點(K4)中間繼電器中。
20行：當X0=1時，讀取1號(第1個(ge) K1)三菱PLC模塊緩衝(chong) 區地址29(K29)的數據保存到寄存器D0中。
30行：當X0=1時，讀取1號(第1個(ge) K1)模塊緩衝(chong) 區地址29(K29)和30中的數據保存到寄存器D0和D1中。
40行：當X0=1時，讀取1號(第1個(ge) K1)模塊緩衝(chong) 區地址29(K29)和30中的數據保存到寄存器D0和D1中。
50行：當X0=1時，讀取1號(第1個(ge) K1)模塊緩衝(chong) 區地址29(K29)～32中的數據保存到寄存器D0～D3中。
60行：當X0=1時，讀取第10個(ge) 模塊緩衝(chong) 區H160，H161的數據到X700～X711中。

以上便是對三菱PLC FROM指令(FNC78)讀寫(xie) 的指導說明，請不要離開本站，我們(men) 會(hui) 繼續向您分享其他的三菱PLC指令的讀寫(xie) ！
