最近有許多客戶常向海藍機電技術人員詢問關(guan) 於(yu) 三菱plc與(yu) 觸摸屏通訊的問題，那麽(me) 海藍機電下麵就以三菱Q係列PLC與(yu) 觸摸屏GOT2000係類的通訊為(wei) 例來說說。希望大家看完之後能夠有所收獲！

用到的三菱Q係列PLC型號有：三菱Q02UCPU、Q03UDECPU及三菱PLC以太網模塊QJ71E71-100。三菱觸摸屏型號為(wei) ：GT2310-VTBA，下麵是關(guan) 於(yu) 通訊的具體(ti) 介紹：

1、三菱Q02UCPU加三菱PLC以太網模塊QJ71E71-100與(yu) 兩(liang) 個(ge) 三菱觸摸屏GT2310-VTBA通訊

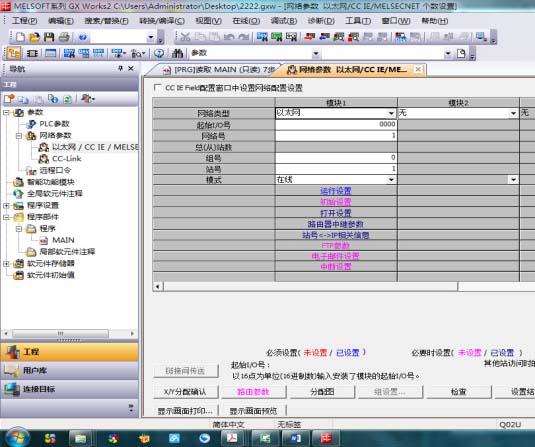

在三菱PLC編程軟件GX Works2中新建工程，選擇Q02UCPU,在PLC參數中的網絡參數的以太網等等，選擇模塊1，具體(ti) 設置如下圖：

因為(wei) 把三菱PLC以太網模塊QJ71E71-100放在I/O0上麵，所以起始I/O號為(wei) 0000，網絡號和GOT要統一，站號不可重複。

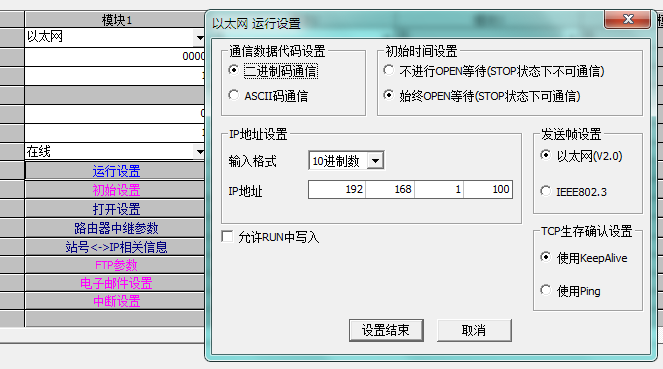

接著點擊運行設置，如下圖：

因為(wei) 是調試的緣故，所以選擇始終open等待，IP地址前3位和GOT一樣，後一位不同就可以了。

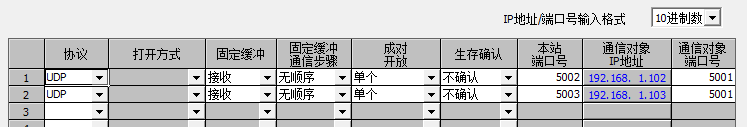

接下來就點設置結束，不點則將不會(hui) 保存，然後選擇打開設置，具體(ti) 設置情況如下圖：

因為(wei) GOT裏麵固定的緣故，所以協議必須選UDP。無順序是試出來的，本站端口號，一般可以順便選，隻要不與(yu) 已啟用的端口號重合就可，在GOT中，有個(ge) 信號是傳(chuan) 送到5001的，這裏我們(men) 用5001就會(hui) 報錯。通訊對象端口號，就是GOT端口號，在GOT裏麵設置，這裏選的是默認的5001。IP前三同，後一位不同，需在GOT裏麵設置。此處設置完成，PLC的設置就結束了。特別注意，三菱PLC以太網模塊QJ71E71-100是占32個(ge) I/O口，分配的時候要注意。

接下來的GOT的設置。

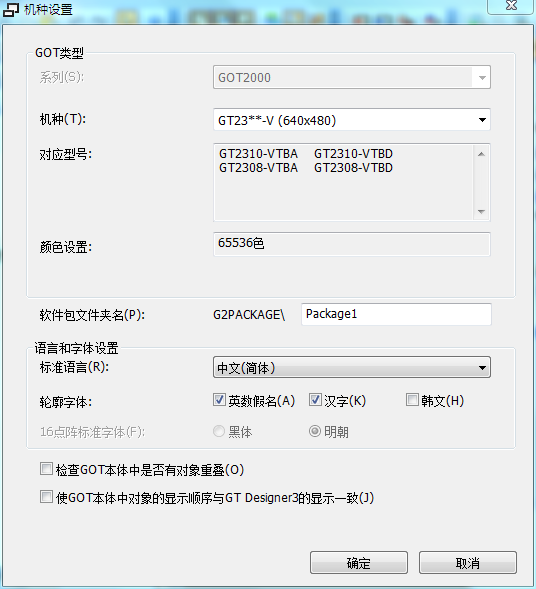

打開三菱觸摸屏編程軟件GT Designer3，新建，選擇機型，可以隨便選，稍後可根據需求進行修改，然後在公共設置裏麵有具體(ti) 設置，如圖：

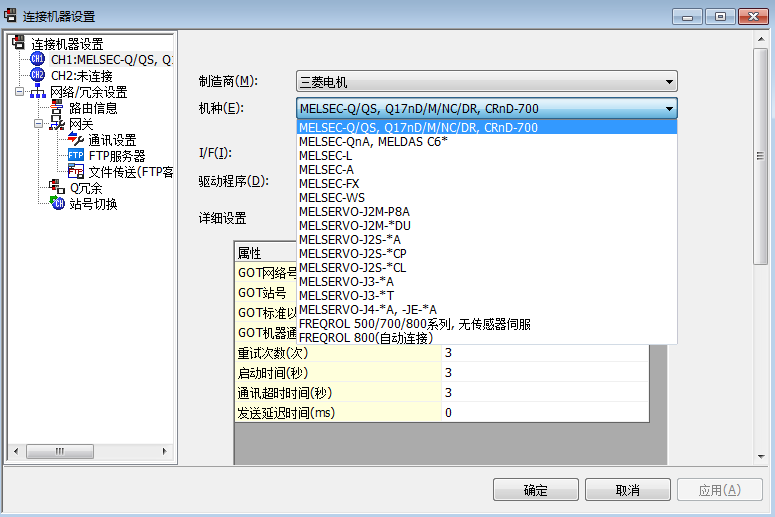

此處為(wei) 機種設置，接下來則是連接機器設置：

機種選則第一個(ge) ，鼠標往下會(hui) 發現有個(ge) 以太網設置，此處機器選擇前綴為(wei) QJ的那個(ge) 。這裏順便把IP地址，站號，網絡號，端口號的統一設置完成。GOT設置就到此結束。

2、三菱Q03UDECPU與(yu) 兩(liang) 個(ge) 三菱觸摸屏GT2310-VTBA通訊

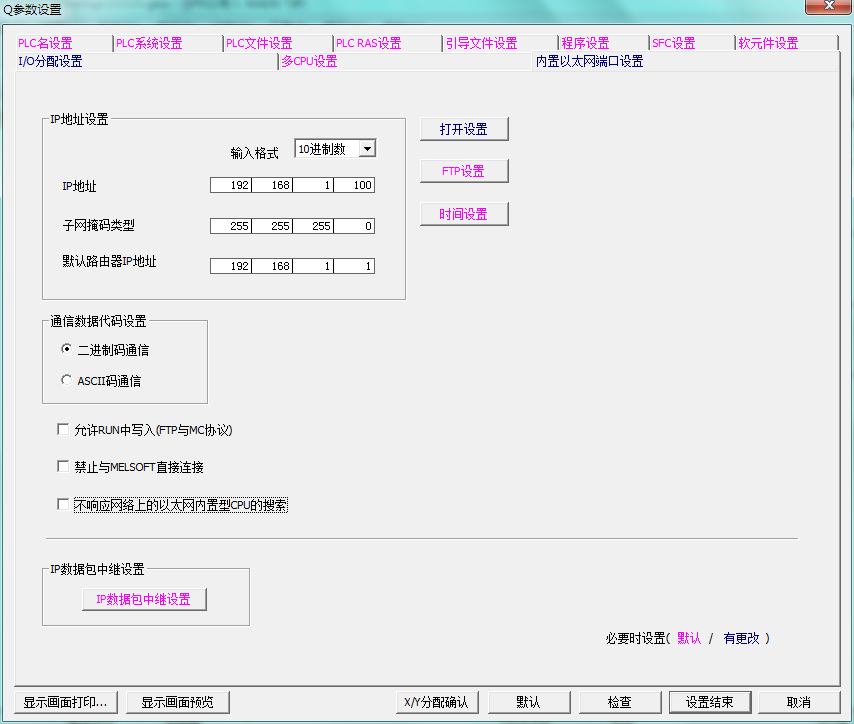

此三菱CPU有內(nei) 置以太網模塊，在Work2的PLC參數中設置

這裏用的是交換機，可不用路由器的設置（如用到路由器則需子網掩碼等的設置了，較為(wei) 麻煩），IP設置完成後，點打開設置

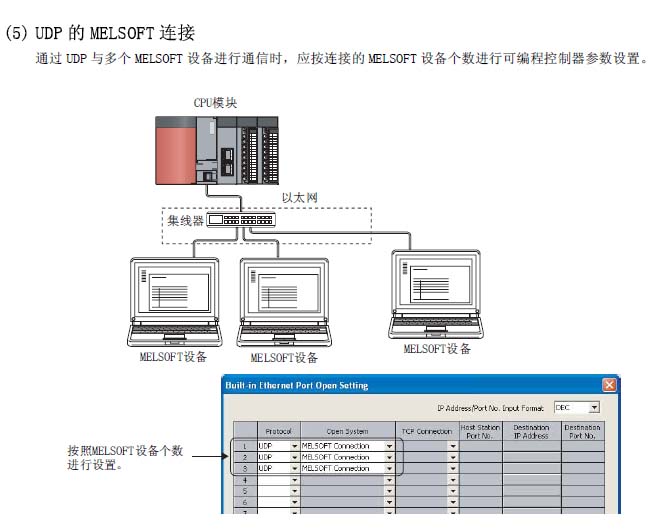

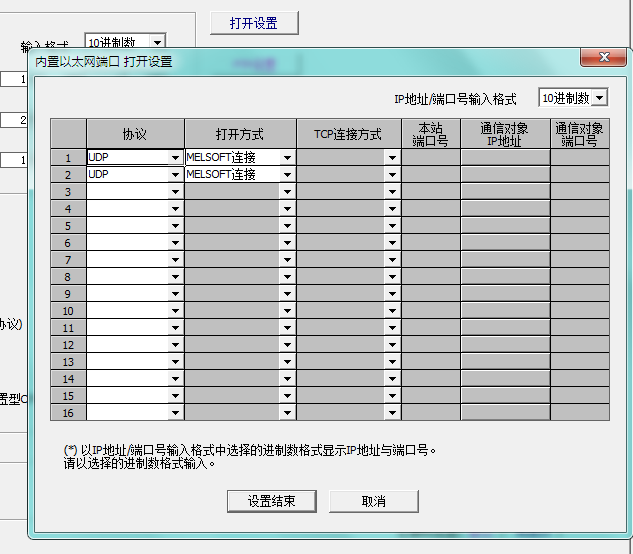

用到幾個(ge) GOT，就選設置幾個(ge) UDP。三菱QnUCPU用戶手冊(ce) （內(nei) 置以太網端口通訊篇）說明如下

PLC設置結束，GOT設置和前麵的一樣，隻需要修改一處即可！

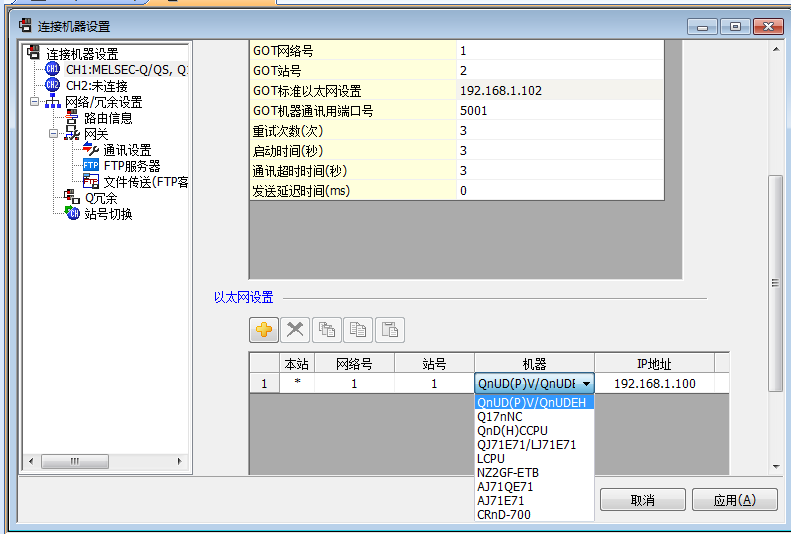

在機器處將之前的選的QJ17改成藍色橫條。設置完成後傳(chuan) 到GOT和PLC中，三菱觸摸屏GOT2000與(yu) 三菱Q係列以太網通訊就完成了。如有不明之處，均可撥打海藍技術服務熱線：400-8819-130。
