三菱PLC模塊 FX3U-4AD與(yu) FX3U-4AD-ADP同為(wei) 三菱FX3U係列PLC的模擬量4通道電壓/電流輸入模塊，其功能作用相同，在三菱FX3U係列PLC上使用起來也並無不同之處。那麽(me) 這兩(liang) 種三菱PLC模塊之間到底有何區別呢？請容海藍機電一一為(wei) 諸位講來。

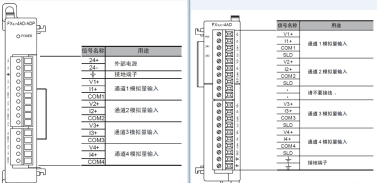

區別一：三菱PLC模塊FX3U-4AD與(yu) FX3U-4AD-ADP的安裝方式不同，FX3U-4AD安裝在三菱PLC主機的右邊，FX3U-4AD-ADP安裝在三菱PLC主機左邊且需要FX3U-CNV-BD板方能安裝使用。

區別二：二者之間所占的PLCI/O點數完全不同，三菱PLC模塊FX3U-4AD會(hui) 占用PLC的8點I/O數，而FX3U-4AD-ADP則完全不會(hui) 占用PLC的I/O點數。

區別三：兩(liang) 者的模擬量輸出範圍不同，FX3U-4AD的電壓輸入範圍是DC -10~+10V(輸入電阻200kΩ)，其電流輸入為(wei) DC -20~+20mA、4~20mA(輸入電阻250kΩ)； FX3U-4AD-ADP的電壓輸入範圍是DC 0~10V(輸入電阻194kΩ），電流輸入範圍是DC 4~20mA(輸入電阻250kΩ)。

區別四：最大絕對輸入量不同，FX3U-4AD的電壓最大絕對輸入為(wei) ±15V ，電流最大絕對輸入為(wei) +30mA； FX3U-4AD-ADP的電壓最大絕對輸入為(wei) -0.5V、+15V，電流最大絕對輸入為(wei) -2mA、+30mA。

區別五：數字量輸出不同， FX3U-4AD電流輸入時為(wei) 帶符號16位 二進製，在電流輸入時為(wei) 帶符號15位 二進製； FX3U-4AD-ADP在電壓輸入時為(wei) 12位、二進製，在電流輸入時為(wei) 11位 二進製。

區別六：分辨率不同，FX3U-4AD電壓輸入時的分辨率為(wei) 0.32mV(20V*1/64000)，電流輸入時的分辨率為(wei) 1.25μA(40mA*1/32000)； FX3U-4AD-ADP電壓輸入時的分辨率為(wei) 2.5mV(10V/4000)電流輸入時的分辨率為(wei) 10μA(16mA/1600)。

區別七：A/D轉換時間不同，FX3U-4AD為(wei) 500μs*使用通道數(在1個(ge) 通道以上使用數字濾波器時，5ms*使用通道數)FX3U-4AD-ADP在三菱 FX3U/FX3UC係列PLC中的時間為(wei) 200μs(每個(ge) 運算周期更新數據)，在 FX3S/FX3G/FX3GC係列PLC中的時間為(wei) 250μs(每個(ge) 運算周期更新數據)。
