最近，有許多客戶想將三菱FX3U係列PLC主機上的三菱PLC擴展模塊FX2N-4AD改為(wei) FX3U-4AD。那麽(me) 有鑒於(yu) 此，海藍機電小編就來向大家介紹下這替代後其所需注意的事項都有哪些？希望能對大家有所幫助！

一、分辨率對比

1.1三菱PLC模塊 FX3U-4AD

（1）電壓-10V~+10V對應數字值-32000~+32000，分辨率0.31mV(20/64000)；

（2）電流-20~20mA 對應數字值-16000~+16000, 分辨率1.25uA(40mA/32000)；

（3）電流4~20mA 對應數字值0~16000分辨率1uA(16mA/16000)。

1.2三菱PLC模塊 FX2N-4AD

（1）電壓-10V~+10V對應數字值-2000~+2000, 分辨率5mV(20V/4000)；

（2）電流-20~20mA 對應數字值-1600~1600, 分辨率12.5uA(40mA/3200)；

（3）電流4~20mA 對應數字值0~1000, 分辨率20uA(20/1000)。

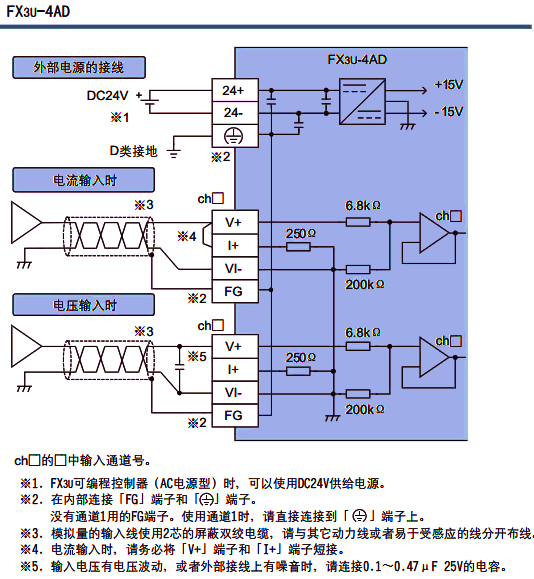

二、接線，如下圖所示：

三、緩衝(chong) 對應

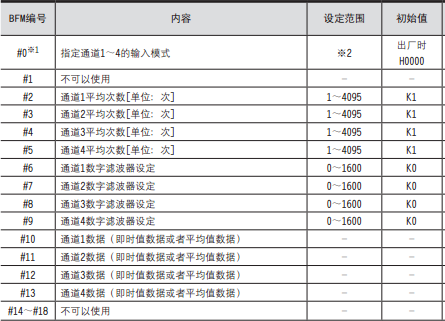

(1)三菱PLC模塊 FX3U-4AD的緩衝(chong) 存儲(chu) 器分配，如下圖所示：

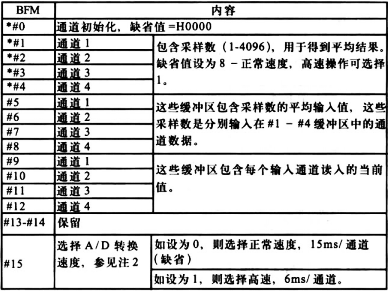

(2) 三菱PLCFX2n-4AD的緩衝(chong) 存儲(chu) 器分配，如下圖所示：

四：注意輸入模式不同

4.1三菱PLC模塊FX3U-4AD：

輸入模式BFM #0:

1: -10V~+10V    -32000~+32000

2: -10V~+10V -4000~+4000

3: -10V~+10V -10000~+10000

4: 4mA~20mA 0~16000

5： 4mA~20mA 0~4000

6： -20mA~20mA -16000~+16000

4.2三菱PLC模塊FX2N-4AD輸入模式:

1: -10V~+10V    -2000~+2000

2: 4mA~20mA 0~+1000

3: -20mA~20mA -1600~+1600

4: 通道關(guan) 閉OFF

五：數字輸入值對應緩衝(chong) 不同

（1）三菱PLC模塊FX3U-4AD對應緩衝(chong) #10-#13

（2）三菱PLC模塊FX2N-4AD對應緩衝(chong) #9-#12

六：三菱PLC模塊FX2N-4DA改為(wei) FX3U-4DA主要區別：

1：±10V分辨率由±2000提升為(wei) ±32000，上升16倍

2：4-20mA分辨率由0-1000提升為(wei) 0-16000，上升16倍

3：三菱PLC模塊FX2N-4AD輸入模式1:4-20mA，FX3U-4AD輸入模式

   3:4-20mA

4：三菱PLC模塊FX2N-4AD輸入模式2:-20-20mA，FX3U-4AD輸入模式

   6:-20-20mA

5：數字輸入值緩衝(chong) 區對應不同（#10-#13）：（#9-#12）

    以上便是三菱PLC模塊FX3U-4AD替代FX2N-4AD後需要注意的事項，希望能對小夥(huo) 伴們(men) 有所幫助，也希望廣大三菱PLC用戶能夠牢記此篇文章的內(nei) 容！更多三菱PLC產(chan) 品信息和技術資訊請持續關(guan) 注海藍機電官網！
