關(guan) 於(yu) 三菱伺服的選型，還真不算是一件簡單的事情，涉及到機械組成、機械運行曲線、負載轉矩、負載慣量、加減速轉矩......等等相關(guan) 方麵。

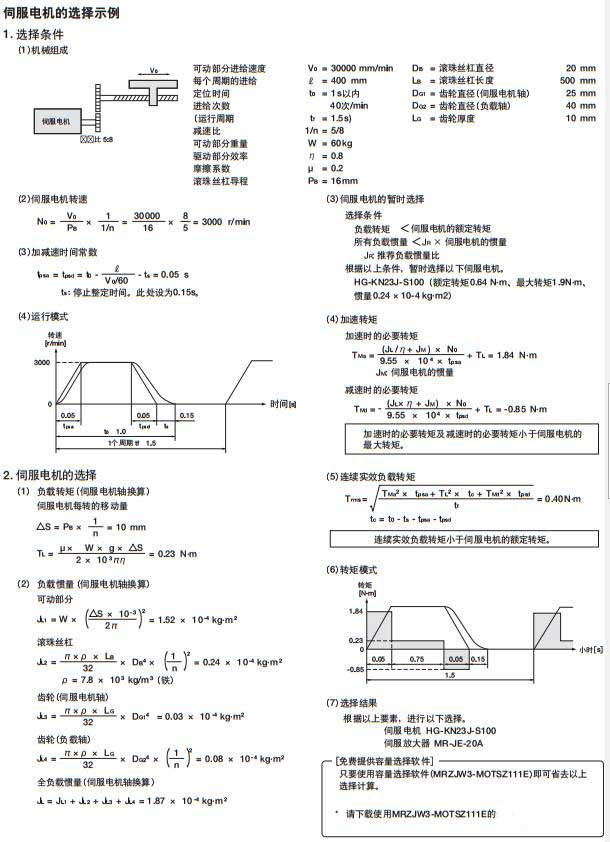

比如下圖是三菱伺服電機選擇示例，滿滿的一頁都是計算...

上圖結尾提到了免費提供的容量選擇軟件（MOTSZ111E），通過該軟件即可免去以上計算過程。

那麽(me) ，接下來，就給大家簡單介紹一下這個(ge) 軟件的使用方法。

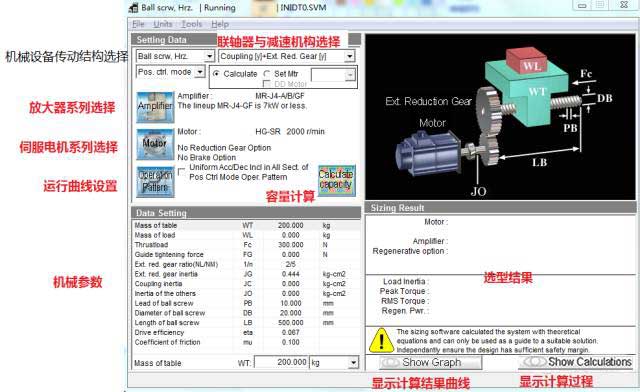

打開軟件，可以看到以下界麵：

由於(yu) 隻有英文版的，可能使用起來不太方便，以下給大家做一下界麵說明：

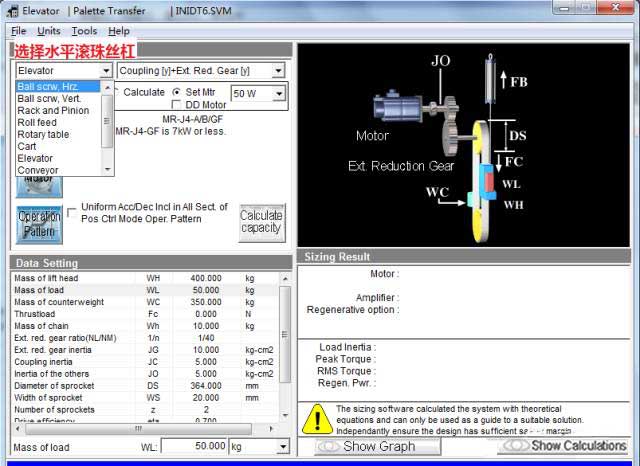

1.機械傳(chuan) 動結構選擇

軟件內(nei) 置的機械設備傳(chuan) 動結構有9種，有水平滾珠絲(si) 杠、垂直滾珠絲(si) 杠、行車、旋轉台、電梯結構等等可供選擇。用戶可以根據實際設備對應的結構來選擇。為(wei) 了簡單起見，本文以水平滾珠絲(si) 杠為(wei) 例。

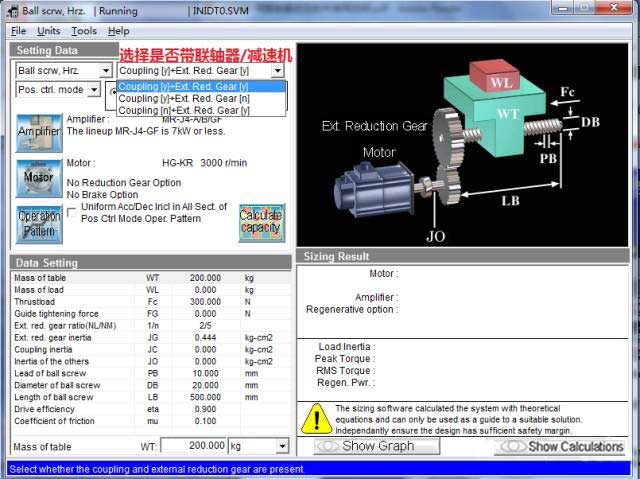

2.聯軸器/減速機選擇

選擇是否帶有聯軸器、減速機。

3.伺服係列選擇

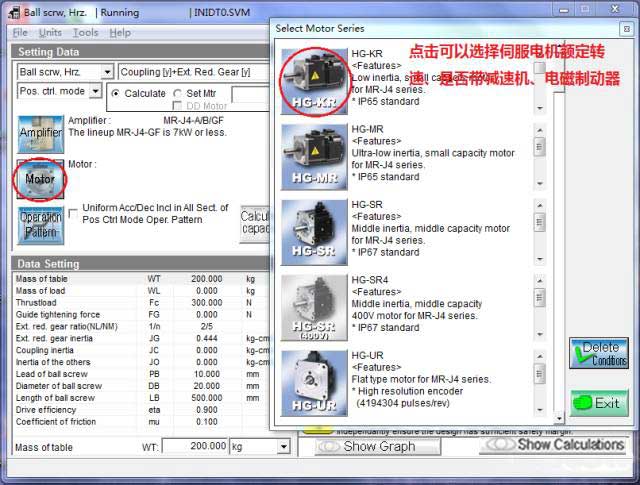

4.三菱伺服電機係列選擇

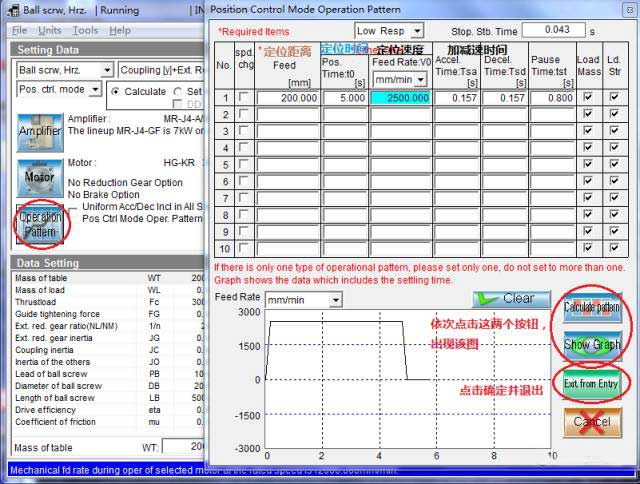

5.運行曲線設置

運行曲線描述了伟德登录地址在執行定位指令時，需要以多大的加減速時間，多大的速度、走多少的距離。

6.機械參數設置

由於(yu) 都是英文，可能不好理解，故整理了下表供大家參考。

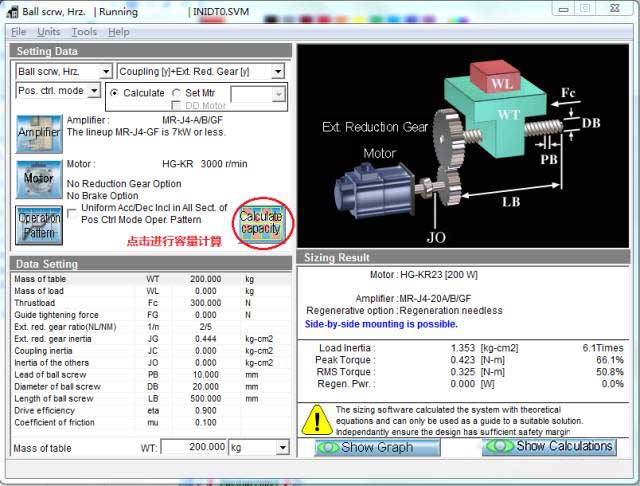

完成以上設置之後，點擊容量計算

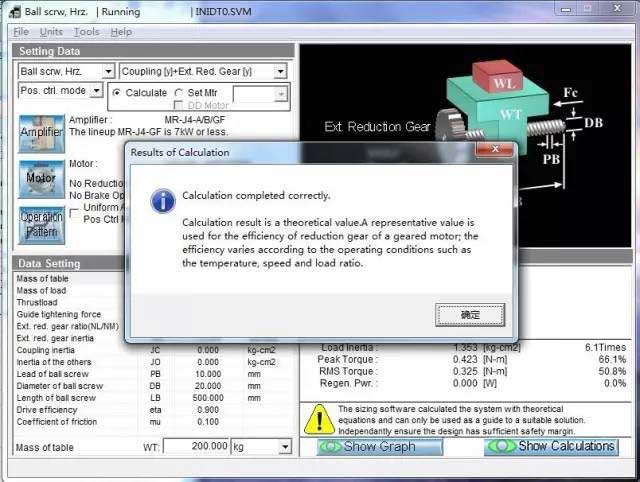

計算完成時會(hui) 彈出以下窗口。

將在右下角顯示選型結果，並可以選擇顯示計算過程。

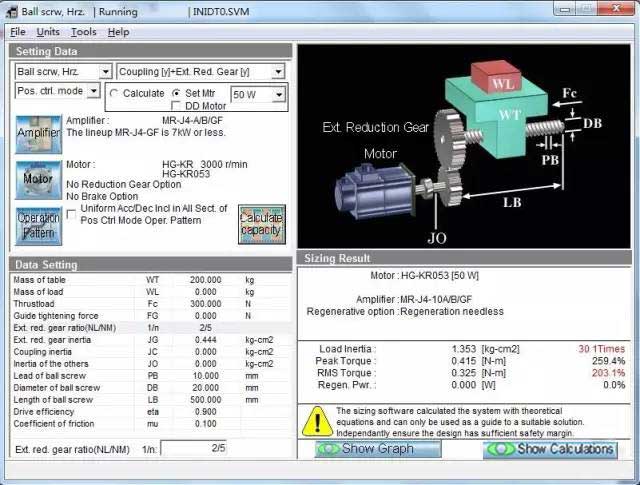

若計算出錯，或者所選伺服放大器/電機無法匹配，會(hui) 出現以下畫麵，在選型結果處顯示相關(guan) 信息，不符合要求的參數紅字表示。

    以上便是三菱伺服選型軟件MOTSZ111E的使用說明，更多三菱伺服技術資訊，盡在深圳海藍機電官網！
