三菱FX3U係列PLC輸出接線方法

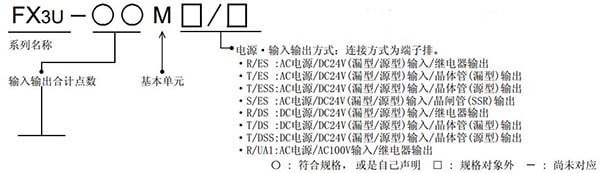

不管使用哪種型號的三菱PLC，都需要掌握其接線方式，明白三菱PLC所接電源是多少，知道怎麽(me) 把信號接入到PLC裏麵，怎麽(me) 用PLC的輸出信號來控製負載，模擬量信號的輸入和輸出怎麽(me) 接，等等我們(men) 都需要掌握，在了解接線方式前，我們(men) 需要先了解此三菱PLC的型號，清楚了型號後我們(men) 才能夠更好的來接線。如圖所示為(wei) 三菱FX3U係列PLC的型號說明

從(cong) 上圖型號說明中我們(men) 可以看出對於(yu) 三菱FX3U係列PLC來說， 他的輸出分為(wei) 繼電器輸出和晶體(ti) 管輸出和晶閘管輸出。而晶體(ti) 管輸出可以分為(wei) 源型輸出和漏型輸出兩(liang) 種類型。

繼電器輸出接線：如果是繼電器輸出的三菱FX3U係列PLC在接線的時候應該注意電壓的範圍，對於(yu) 直流應使用DC30V以下，對於(yu) 交流應使用AC240V以下的電源。

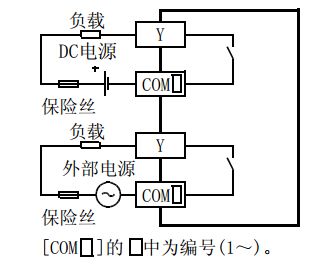

三菱plc接線圖如圖所示：

因其為(wei) 繼電器輸出型，所以對於(yu) 電壓的接法來說，在接線的時候可以不考慮正負的問題。

晶體(ti) 管輸出：

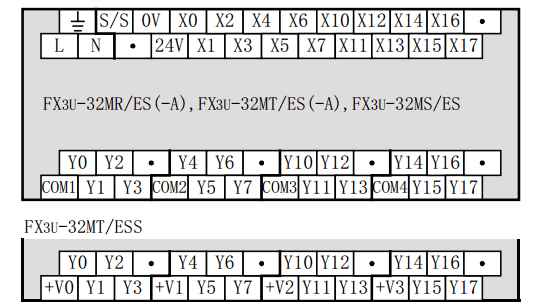

晶體(ti) 管輸出的PLC其輸出所接電源為(wei) DC5V~Dc30V。如何來判斷其是源型輸出還是漏型輸出呢？主要有一下兩(liang) 個(ge) 方麵，如下圖所示：

1、對照上圖型號說明，根據型號判斷：T/ES：表示漏型輸出，T/ESS：表現源型輸出。

2、根據公共端來判斷：對於(yu) 漏型輸出，公共端為(wei) 負，用的是Com表示。而對於(yu) 源型輸出，公共端為(wei) 正，用+V表示。

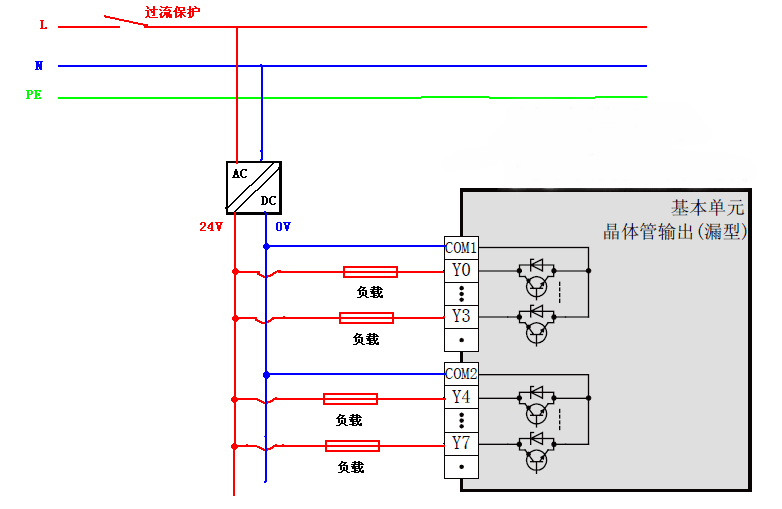

漏型接線：

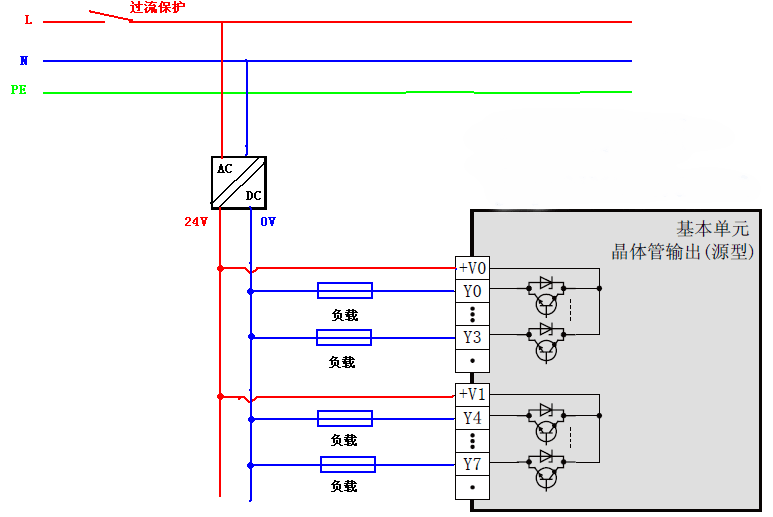

源型接法：

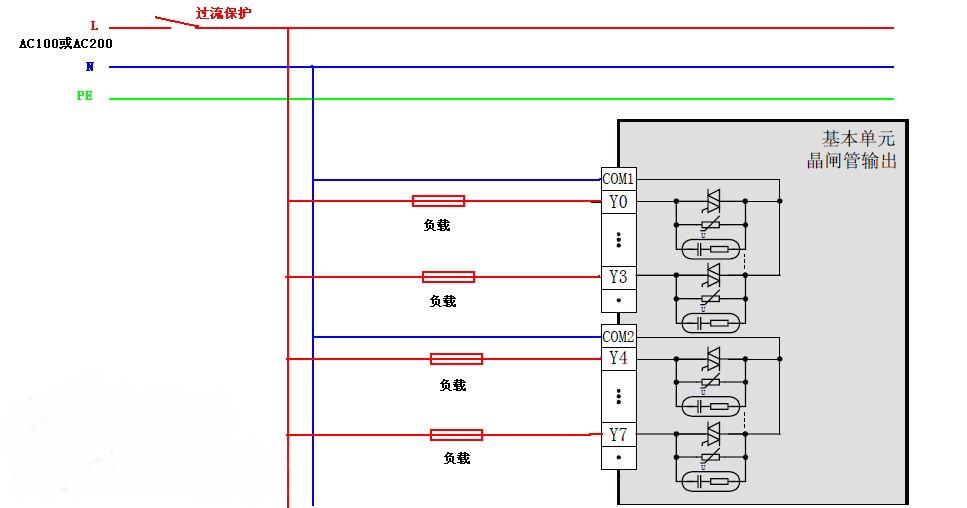

晶閘管輸出：

使用電源為(wei) AC100V或是AC200V，因使用的是交流電源，所以在接線的時候可以不考慮正負方向。

晶閘管三菱PLC的型號為(wei) S/ES

    以上便是三菱FX3U係列PLC輸出接線方法，希望對您能有所幫助。更多精彩實用的三菱plc技術資訊，請訪問海藍機電官網！
