三菱FX2N-4DA為(wei) 12位高精度模擬量輸出模塊，具有4個(ge) D/A輸入通道，輸出信號的類型有-10V~+10V電壓、-20mA~+20mA及0mA~+20mA電流。
1、三菱PLC模塊FX2N-4DA模擬量輸出模塊的連接

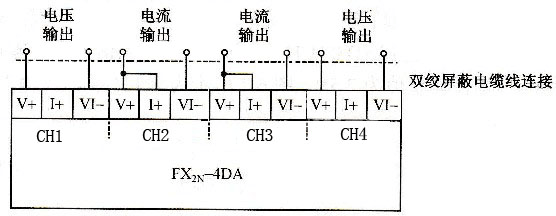

  FX2N-4DA接線端子圖

2、FX2N-4DA模擬量輸出模塊的設置
    PLC的基本單元通過對模擬量輸出模塊中的緩衝(chong) 寄存器BFM進行通信聯絡。PLC的基本單元采用FROM/TO(讀/寫(xie) )指令對特殊功能模塊的BFM進行功能設定及數據交換。
    FX2N-4DA模擬量輸出模塊的數據緩衝(chong) 寄存器BFM#0~BFM#31的設置內(nei) 容說明如下。

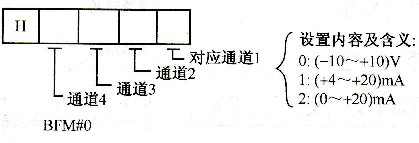

   （1）、對BFM#0采用4位16進製數，設置模擬量輸出模塊1--4通道輸出信號的類型。緩衝(chong) 寄存器BFM#0的設置如下圖所示。假如設置為(wei) H2110，表示輸出通道1設置為(wei) -10V--+10V電壓輸出；通道2和通道3設置為(wei) ：+4mA~+20 mA電流輸出；通道4設置為(wei) 0~+20mA電流輸出。

   （2）、由BFM#1--BFM#4分別設置1~4通道數據緩衝(chong) 寄存器，它們(men) 的初始值為(wei) 零。
   （3）、BFM#5為(wei) 數據輸出保持緩衝(chong) 寄存器，可以設置為(wei) 保留數據或複位到零點值。當BFM#5被設置為(wei) H0000，PLC從(cong) 運行到停止時，其運行過程中的數據被保留。若BFM#5被設置為(wei) H0011，則CH3和CH4為(wei) 保持，CH1和CH2為(wei) 複位到偏移量。
   （4）、BFM#8和BFM#9為(wei) 零點和增益值的調整功能設定。當設置為(wei) 允許調整零點和增益值時，可通過指令TO將要調整的數據寫(xie) 入到BFM#I0~BFM#17中。
   （5）、BFM#10--BFM#17為(wei) 零點和增益值的設定值(調整值)。設置值的單位是mV或μA。
   （6）、BFM#20為(wei) 初始化設定，被設置為(wei) 1時，FX2N-4DA輸出模塊的全部設置變為(wei) 默認值。
   （7）、BFM#21用於(yu) 用戶I/O特性的允許調整設定。可以將用戶的I/O特性設置為(wei) “被禁止”或“被保留”。若將用戶的I/O特性設置為(wei) 被保留，則用戶的I/O特性允許調整。
   （8）、BFM#29錯誤狀態顯示緩衝(chong) 寄存器。當特殊功能模塊產(chan) 生錯誤時，利用FROM指令可以讀出錯誤信息。

   （9）、BFM#30中存放的是特殊功能模塊的識別碼，FX2N-4DA的識別碼為(wei) K3020，可以在用戶傳(chuan) 送數據前，利用識別碼確認此功能模塊。
