三菱 A 、F、 E 係列變頻器具有與(yu) PROFIBUS-DP現場總線連接的通訊功能，三菱PLC-Q係列也可做主站。可由主站向變頻器發送各類命令：啟／停、多段速選擇、頻率設定、修改參數、故障複位等，主站從(cong) 變頻器讀取相關(guan) 信息：運行方向、輸入輸出端子狀態、運行頻率（轉速）、電流、電壓、參數內(nei) 容、故障代碼等。故而能極大地方便了配有 PRO FIBUS-DP 總線的用戶。具體(ti) 操作過程如下：

一、硬件配置： PLC側(ce) -Q 係列PLC基本三件套（基板、電源、CPU ) + PROFIBUS- DP主站模塊（QJ71PB92D )；變頻器側(ce) -A 、F係列變頻器＋PROFIBUS-DP 從(cong) 站適配卡 FR 一 ASNP或FR-E5NP（僅(jin) 對E係列變頻器）。

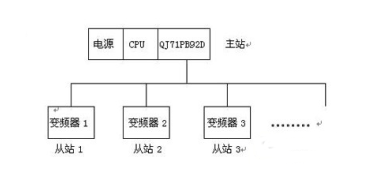

二、係統構成：

三、參數設置：

    1、 用設備數據文件（*.GSD）使主站識PROFIBUS一DP 總線下的設備功能及特點，在主站設置軟件列表中已有部分廠商（包括三菱）的設備數據文件，如驅動、閥門、I/O、HMI、 P LC等。可選擇與(yu) 所用從(cong) 站性質相符的文件，若列表中無對應的設備數據文件，可從(cong) 國際互聯網或三菱網站中下載（FR-A5NP對應名稱：MEAU0865 . GSD )

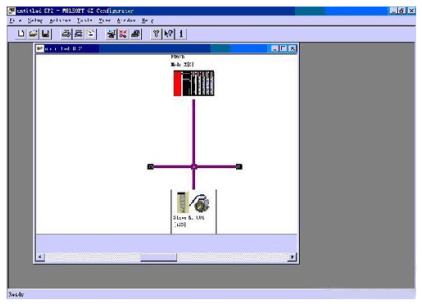

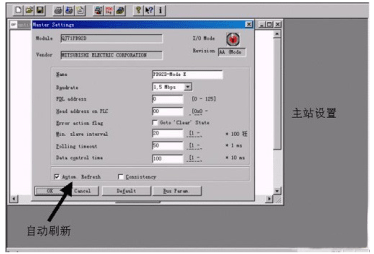

    2、 啟動設置軟件GX Configurator一DP,在主站中設定相關(guan) 參數，除鏈接模式（通常模式 0 或擴展模式E）和站號（一個(ge) 主站時應設0）。

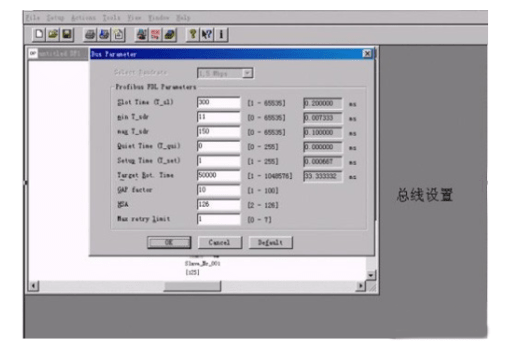

    3、其餘(yu) 內(nei) 容（波特率、間隔時間、超時檢測、控製時間等）均可取默認值。進行總線設置時，也不必改動原設置，可確認默認值。選擇自動刷新。

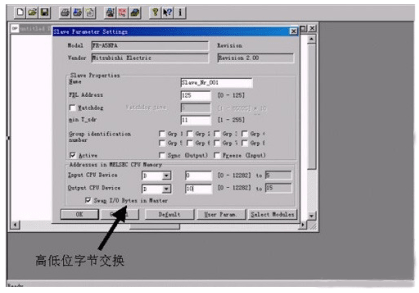

    4、建立從(cong) 站並設定相關(guan) 參數，選定除 0 以外的站號（ 1-125 ）和與(yu) CPU 通訊的輸入輸出元件的編號（X 、 Y 、 M 、D 等），其餘(yu) 可用默認值。在三薑變頻器與(yu) 該總線鏈接時，輸入輸出各占6個(ge) 字元件（12字節），它們(men) 中包括了參數號（PNU）和任務及應答 ID( AK ）、參數索引、參數值、變頻器狀態字。

    5、將變頻器中的從(cong) 站適配卡FR -A5DP 的站號開關(guan) SW2、SW1 分別設為(wei) 0和 1 ，即為(wei) 一號站。並將部分相關(guan) 部分參數設於(yu) 網絡工作方式：Pr79=0 、 2 或 6 ; Pr338 = Pr339=0 ; Pr340 = 1或2 ，並進行斷電後再通電，使新的設置生效，以後每次開機後即進入網絡運作模式。

    6、程序編製：以上工作完備並準確無誤即可建立通訊。由於(yu) PROFIBUS 一 DP 是基於(yu) 485方式根本上的現場總線（ CC- LINK 也相類似）， 並且主一從(cong) 站間進行著輪回 ( Polling）通訊，每次循環隻能執行一件工作，或發出某一指令或接受某一信息，即各類運行指令和狀態信息均占用相同的緩衝(chong) 存儲(chu) 器或字元件，故而需用程序保證其分時工作。
