在使用三菱plc的過程中通常要涉及到輸出點數的設置，但不同係列的點數又不相同（如三菱FX係列裏的2N和3U又不一樣），但是都可以查找相關(guan) 參數來解決(jue) ，重點是我們(men) 要如何設置plc輸出點數才能更好的控製負載。下麵我們(men) 就來講一講，主要包括分組輸出、矩陣輸出、並聯輸出等。具體(ti) 如下：

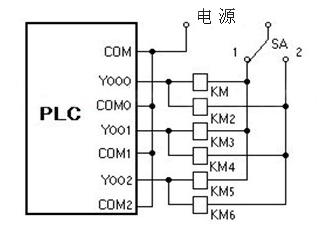

       1、分組輸出 如圖1所示，當兩(liang) 組負載不會(hui) 同時工作時，可通過外部轉換開關(guan) 或受PLC控製的電器觸點進行切換，使PLC的一個(ge) 輸出點可以控製兩(liang) 個(ge) 不同時工作的負載。

圖1

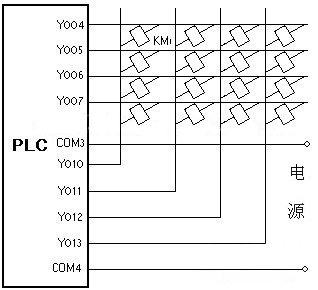

       2、矩陣輸出 如圖2所示為(wei) 4×4矩陣輸出電路，用8個(ge) 輸出點可控製16個(ge) 負載。要使某個(ge) 負載接通工作，隻要它所在的行與(yu) 列對應的輸出繼電器接通即可。例如，當Y010與(yu) Y004同時接通時，KM1得電吸合。應當注意的是：當隻有某一行對應的輸出繼電器接通，各列對應的輸出繼電器才可以任意接通；或者當隻有某一列對應的輸出繼電器接通，各行對應的輸出繼電器才可以任意接通。否則將會(hui) 錯誤接通負載。因此，采用矩陣輸出時，必須將同一時間段接通的負載安排在同一行或同一列中，否則將無法控製。

圖2

      3、並聯輸出 通斷狀態完全相同的負載，可以並聯後共用PLC的一個(ge) 輸出點（要考慮PLC輸出點的負載驅動能力）。例如PLC控製的交通信燈，對應方向（東(dong) 與(yu) 西對應、南與(yu) 北對應）的燈通斷規律完全相同，將對應的燈並聯後可以節省一半的輸出點。

      4、負載多功能化 一個(ge) 負載實現多種用途。例如，在傳(chuan) 統的繼電控製係統中，一個(ge) 指示燈隻指示一種狀態。在PLC控製係統中，利用PLC的軟件很容易實現利用一個(ge) 輸出點控製指示燈的常亮和閃亮，這樣就可以利用一個(ge) 指示燈表示兩(liang) 種不同的信息，從(cong) 而節省PLC的輸出點。

      5、某些輸出信號不進入PLC 係統中某些相對獨立、比較簡單的部分可以考慮不用PLC來控製，直接采用繼電器控製即可。

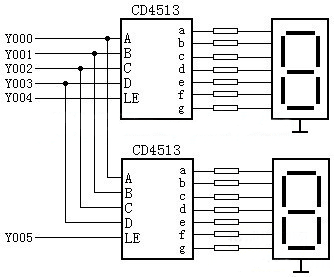

      6、利用輸出點擴展輸出點 與(yu) 利用輸出點擴展輸入點相似，也可以用輸出點分時控製一組輸出點的輸出內(nei) 容。例如：在輸出端口上接有多位LED7段碼顯示器時，如果采用直接連接，所需的輸出點是很多的。這時可使用圖3的電路利用輸出點的分時接通逐個(ge) 點亮多位LED7段碼顯示器。在圖3所示的電路中，CD4513是具有鎖存、譯碼功能的專(zhuan) 用共陰極7

圖3

段碼顯示器驅動電路，兩(liang) 隻CD4513的數據輸入端A～D共用可編程序控製器的4個(ge) 輸入端，其中A為(wei) 最低位，D為(wei) 最高位。LE端是鎖存使能輸入端，在LE信號的上升沿將數據輸入端的BCD數據鎖存在片內(nei) 的寄存器中，並將該數譯碼後顯示出來，LE為(wei) 低電平時，顯示器的數不受數據輸入信號的影響。顯然，N位顯示器所占用的輸出點P=4+N。圖3中Y004及YOO5分別接通時，輸出的數據分別送到上下兩(liang) 片CD4513中。
