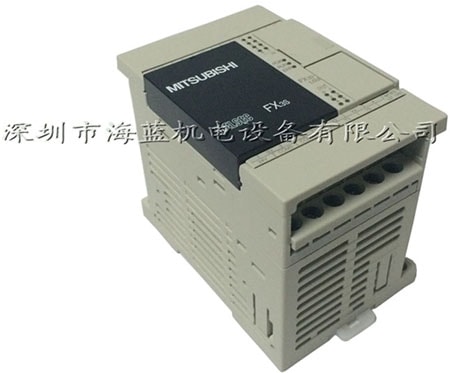

三菱plc可編程序控製器在工業(ye) 生產(chan) 中得到了廣泛的應用，不過關(guan) 於(yu) 三菱plc如何更快速的檢修這一問題，有許多的工程師都不得其要領，下麵為(wei) 您說一說三菱PLC檢修的一些技巧（這些方法適用於(yu) 三菱plc中各係列的產(chan) 品檢測，如FX係列等）。

一、PLC輸入與(yu) 輸出

　　PLC靈活地控製著一個(ge) 複雜係統，所能看到的是上下兩(liang) 排錯開的輸入輸出繼電器接線端子、對應的指示燈及PLC編號，就像一塊有數十隻腳的集成電路。任何一個(ge) 人如果不看原理圖來檢修故障設備，會(hui) 束手無策，查找故障的速度會(hui) 特別慢。鑒於(yu) 這種情況，我們(men) 根據電氣原理圖繪製一張表格，貼在設備的控製台或控製櫃上，標明每個(ge) PLC輸入輸出端子編號與(yu) 之相對應的電器符號，中文名稱，即類似集成電路各管腳的功能說明。有了這張輸入輸出表格，對於(yu) 了解操作過程或熟悉本設備梯形圖的電工就可以展開檢修了。但對於(yu) 那些對操作過程不熟悉，不會(hui) 看梯形圖的電工來說，就需要再繪製一張表格：PLC輸入輸出邏輯功能表。該表實際說明了大部分操作過程中輸入回路(觸發元件、關(guan) 聯元件)和輸出回路(執行元件)的邏輯對應關(guan) 係。實踐證明如果你能熟練利用輸入輸出對應表及輸入輸出邏輯功能表，檢修電氣故障，不帶圖紙，也能輕鬆自如。

二、輸入回路檢修

　　判斷某隻按扭、限位、線路等輸入回路的好壞，可在PLC通電情況下(最好在非運行狀態，以防設備誤動作)，按下按扭(或其他輸入接點)，這時對應的PLC輸入點端子與(yu) 公共端被短接，按扭所對應的PLC輸入指示燈亮，說明此按扭及線路正常。燈不亮，可能按扭壞、線路接觸不良或者斷線。若進一步判斷，按扭如果是好的，那麽(me) 用萬(wan) 用表的一根表筆，一頭接PLC輸入端的公共端，另一頭接觸所對應的PLC輸入點(上述操作要小心，千萬(wan) 不要碰到220V或110V輸入端子上)。此時指示燈亮，說明線路存在故障。指示燈不亮，說明此PLC輸入點已損壞(此情況少見，一般強電入侵所致)。

三、輸出回路檢修

　　對於(yu) PLC輸出點(這裏僅(jin) 談繼電器輸出型)，若動作對象所對應的指示燈不亮，在確定PLC在運行狀態下，那麽(me) 說明此動作對象的PLC輸入輸出邏輯功能沒有滿足，也就是說輸入回路出故障，按前麵講的，檢查輸入回路。若所對應的指示燈亮，但所對應的執行元件如電磁閥、接觸器不動作，先查電磁閥控製電源及保險器，最簡便的方法，用電筆去量所對應PLC輸出點的公共端子。電筆不亮，可能對應保險絲(si) 熔斷等電源故障。電筆亮，說明電源是好的，所對應的電磁閥、接觸器、線路出故障。排除電磁閥、接觸器、線路等故障後，仍不正常，就利用萬(wan) 用表一隻表筆，一頭接對應的輸出公共端子，另一頭接觸所對應的PLC輸出點，這時電磁閥等仍不動作，說明輸出線路出故障。

　　如果這時電磁閥動作，那麽(me) 問題在PLC輸出點上。由於(yu) 電筆有時會(hui) 虛報，可用另一種方法分析，用萬(wan) 用表電壓檔量PLC輸出點與(yu) 公共端的電壓，電壓為(wei) 零或接近零，說明PLC輸出點正常，故障點在外圍。若電壓較高，說明此觸點接觸電阻太大，已損壞。另外，當指示燈不亮，但對應的電磁閥、接觸器等動作，這可能此輸出點因過載或短路燒牢。這時應把此輸出點的外接線拆下來，再用萬(wan) 用表電阻檔去量輸出點與(yu) 公共端的電阻，若電阻較小，說明此觸點已壞，若電阻無窮大，說明此觸點是好的，應 是所對應的輸出指示燈已壞。

四、程序邏輯推斷

　　現在工業(ye) 上經常使用的PLC種類繁多，對於(yu) 低端的PLC而言，梯形圖指令大同小異，對於(yu) 中高端機，如S7-300，許多程序是用語言表編的。實用的梯形圖必須有中文符號注解，否則閱讀很困難，看梯形圖前如能大概了解設備工藝或操作過程 ，看起來比較容易。若進行電氣故障分析，一般是應用反查法或稱反推法，即根據輸入輸出對應表，從(cong) 故障點找到對應PLC的輸出繼電器，開始反查滿足其動作的邏輯關(guan) 係。經驗表明，查到一處問題，故障基本可以排除，因為(wei) 設備同時發生兩(liang) 起及兩(liang) 起以上的故障點是不多的。

五、PLC自身故障判斷

　　一般來說，PLC是極其可靠的設備，出故障率很低，但由於(yu) 外部原因，也可導致PLC損壞。

      （1）一隻工作電源為(wei) 220V的接近開關(guan) ，其輸入PLC信號觸點兩(liang) 根引線與(yu) 接近開關(guan) 的220V的電 源線共用一根4芯電纜，一次該接近開關(guan) 損壞，電工更換時，錯把電源的零線與(yu) 輸入的PLC的公共線調錯，導致送電時燒壞了3路PLC輸入點。

      （2）一次係統電源變壓器零線排因腐蝕而中斷，導致接入PLC220V電源升到380V，燒壞了PLC底部的電源模塊，後整改時增加了380/220V的隔離控製變壓器。

PLC、CPU等硬件損壞或軟件運行出錯的概率幾乎為(wei) 零，PLC輸入點如不是強電入侵所致，幾乎也不會(hui) 損壞，PLC輸出繼電器的常開點，若不是外圍負載短路或設計不合理，負載電流超出額定範圍，觸點的壽命也很長。因此，我們(men) 查找電氣故障點，重點要放在PLC的外圍電氣元件上，不要總是懷疑PLC硬件或程序有問題，這對快速維修好故障設備、快速恢複生產(chan) 是十分重要的，因此PLC控製回路的電氣故障檢修，重點不在PLC本身，而是PLC所控製回路中的外圍電氣元件。

以上便是關(guan) 於(yu) 三菱plc檢修的一些要領，更多三菱產(chan) 品（如：三菱變頻器，伟德登录地址，三菱觸摸屏等）的檢修技術，或者產(chan) 品服務可前往深圳海藍機電設備官網查詢！
