市場上plc種類有很多，那麽(me) plc的輸入電路要怎麽(me) 去接呢？今天就拿使用普遍的三菱plc來說一說。

       一般情況下三菱plc輸入電路可分為(wei) 三種類型．其中用的較多的占兩(liang) 種，一種是直流的12-24V輸入，另一種就是交流的100-120V 、200-240V輸入，第三種就是前兩(liang) 種的結合：交直流輸入。而且外界輸入器件是有兩(liang) 種的分別為(wei) ：無源觸點和有源的傳(chuan) 感器輸入；而這兩(liang) 種外部器件是需要提供電源的，因為(wei) 它們(men) 要通過plc端子與(yu) plc連接，然後才能形成閉合有源回路，才能滿足我們(men) 的需求

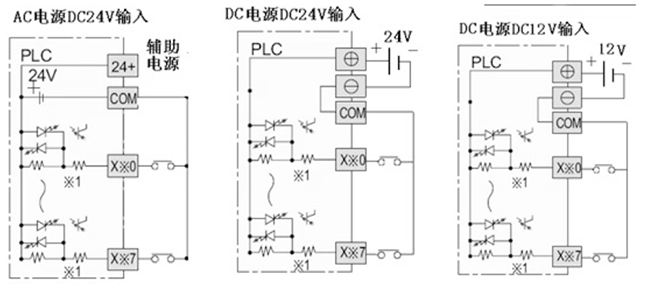

首先其中三菱plc-FX係列中的FX2N係列plc無源開關(guan) 的接線隻有直流輸入，且在plc內(nei) 部，所以需要將輸入端與(yu) 內(nei) 部24V電源正極相連、COM端與(yu) 負極連接，如下圖1所示的接法一樣，使得它的無源的開關(guan) 類輸入不用提供獨立的電源。這就是它與(yu) 其它類型的plc較為(wei) 明顯的區別，因此在使用其它類型的plc時，要注意仔細閱讀它的使用手冊(ce) ，防止接錯。


                                 圖 1

       其次是接近開關(guan) 的接線方法：接近開關(guan) 指本身需要電源驅動，輸出有一定電壓或電流的開關(guan) 量傳(chuan) 感器。為(wei) 了各種不同場合的檢測需要，所以開關(guan) 量傳(chuan) 感器也分為(wei) 很多種，不過可根據開關(guan) 量傳(chuan) 感器的信號線大致可分為(wei) 三種，常用的是“兩(liang) 線式”和“三線式”；而第三種為(wei) “四線式”，所不同的是“四線式”有可能是同時提供一個(ge) 動合觸點和一個(ge) 動斷觸點，通常情況下是用其中一個(ge) 就夠了；另外一種情況是第四根線作為(wei) 傳(chuan) 感器校驗線，校驗線是不與(yu) plc輸入端連接的，所以在通常的情況下下我們(men) 都可以參考“三線式”的接線方式。圖2為(wei) PLC與(yu) 傳(chuan) 感器連接的示意圖。

            圖2

    “兩(liang) 線式”的兩(liang) 線為(wei) 別是：信號線和電源線；三線式的三線分別是：電源正線、負極線和信號線。通常為(wei) 了識別和區分不同作用的導線，所以用不同的顏色來區分，而種顏色的定義(yi) 可查問相關(guan) 的使用手冊(ce) 。

       圖2右邊圖中所示為(wei) 一種常見的顏色定義(yi) 。動合式的信號線用黑色表示；動斷式用白色的導線表示。圖示為(wei) NPN型傳(chuan) 感器，是常用的形式。需要注意的是“PNP型傳(chuan) 感器”與(yu) 三菱PLC連接，是可以采用這種連接方式的，需要連接時務必要參考對應的手冊(ce) 。

圖3

       最後是旋轉編碼器的接線，旋轉編碼器可以提供高速脈衝(chong) 信號，這個(ge) 在數控機床及工業(ye) 控製中經常需要用到。不同型號的編碼器輸出的頻率、相數也不一樣。所以按相數分有一相脈衝(chong) 、雙相脈衝(chong) 、三相脈衝(chong) ，按頻率分的有100Hz 、200Hz 、1kHz 、2kHz等。當編碼器輸出頻率比較低的時候，plc響應；當編碼器輸出頻率高的時候，plc不響應，在這個(ge) 時候就需要將編碼器的輸出信號線接到特殊功能模塊上， FX2N-11C如采用 FX2N-11IHC高速計數模塊。示例如圖3所示。

        總結：無論是三菱plc也好其他的plc也好，其接線方式都須按時使用手冊(ce) 和相關(guan) 規定執行，如果沒有相關(guan) 資料，可以到相應企業(ye) 或網站谘詢，也可以前往深圳海藍機電官網查詢！
