三菱plc控製的應用非常廣泛，今天主要講的是三菱plc搭配三菱FX係列模塊來控製溫度的案例。

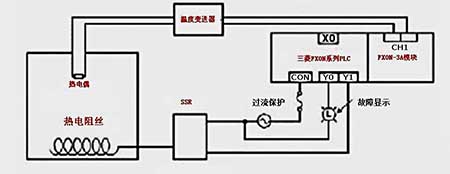

       溫度控製係統廣泛運用於(yu) 工業(ye) 控製的多個(ge) 領域，溫控係統控製方法的好壞、運行性能的台適與(yu) 否，直接影響到產(chan) 品質量、運行效率等．plc在溫度控製係統中得到了有效的運用，為(wei) 溫控係統提供安全可靠和比較完善的解決(jue) 方案。三菱FX係列plc控製的溫度控製係統，由plc作為(wei) 核心構成的係統可方便地運用軟件設置、調整參數，利用模擬功能模塊和功能指令，在外圍電路的配台下實現溫度模擬信號采集、 A / D 轉換與(yu) 處理。如下圖所示為(wei) 溫度控製係統圖。I/O分配：XO：開始控製;Y0:故瞳顯示;Y1:電加熱器

        溫度控製原理是:測溫電路將溫度的變化轉換成電壓信號（0-5V)，再將電壓信號輸入到plc模擬通道中。plc通過指令讀入模擬量，並轉換成數字量，再通過比較指令將輸入量與(yu) 程序給定值相比較，從(cong) 而作出相應的操作。若輸入量小於(yu) 給定值，則說明實際溫度小於(yu) 要求溫度，plc將接通加熱接觸器，開始加熱；若輸入值大於(yu) 給定值，則說明實際溫度大於(yu) 要求溫度，plc將斷開加接觸器，停止加熱。溫度的調控就是對熱電陽絲(si) 的通斷電的控製。要加溫，使熱電阻絲(si) 通電；要降溫，使熱電阻絲(si) 斷電。熱電阻絲(si) 通斷電由加熱接觸器控製。本設計采用的模擬模塊是 FX0N-3A特殊功能模塊。FX0N-3A特殊功能模塊有兩(liang) 個(ge) 輸入通道和一個(ge) 輸出通道，輸入通道輸入模擬信號並轉換為(wei) 數字信號，輸出通道接收數字信號並把它們(men) 轉換為(wei) 等量的模擬信號輸出。

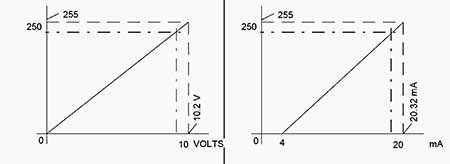

       FXON-3A運用時，電流輸入／輸出或電壓輸入／輸出值超過0到10VDC之間時必須重新調整補償(chang) 和增加，模塊不容許2個(ge) 通道輸入不同性質輸入量。本設計中隻要輸入電壓值，故隻選用1通道，由溫控電路輸入的電壓值在0-5V間變化，轉換後的數字量將在 0-125之間變化。

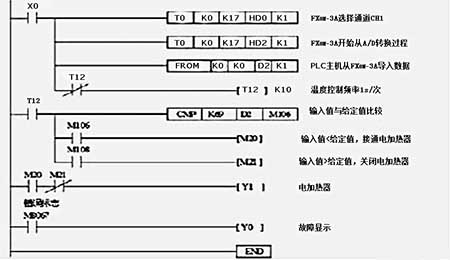

       溫度調控由plc實現。要求溫度為(wei) 70℃，程序設定值為(wei) 88 ；要求溫度為(wei) 44℃，程序設定值為(wei) 55；要求溫度55℃，程序設定值為(wei) 69；要求溫度為(wei) 55℃，程序設定值為(wei) 69。測溫電路程序設計：生產(chan) 的溫度要求在40℃-70℃之間， FX0N-3A模擬功能模塊輸入電壓要求在0-10V之間，本設計采用的測溫電路的溫度測量範圍是0-100℃，輸出變化電壓範圍是0-5V 。
