三菱變頻器帶動電機運行時產(chan) 生抖動分析如下：

一、 機械共振

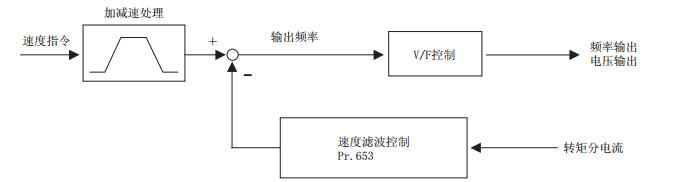

原因：機械共振產(chan) 生的振動會(hui) 影響變頻器的控製，導致輸出電流（轉矩）不穩定。根據控製方塊圖    （如圖1.1），可以通過改變輸出頻率來減少輸出電流（轉矩）的變動，從(cong) 而減輕振動。

操作步驟如下：

 1、將Pr.653 設定為(wei) 100%，以振動最大的運行頻率運行數秒後確認振動是否得到緩解。

 2、沒有效果時，請慢慢調高Pr.653 的設定值，反複運行並確認效果，將效果最明顯的值作為(wei) （Pr.653） 的最終設定值。

 3、 調高Pr.653 後振動反而更大時，請將Pr.653 從(cong) 100%開始慢慢調低並同樣進行效果確認。

二、電源高次諧波過大

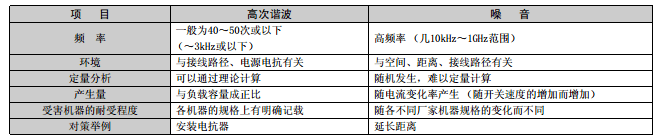

原因：電源高次諧波是由變頻器的整流部分產(chan) 生的，對發電機及進相電容器等都會(hui) 產(chan) 生影響。高次諧波的產(chan) 生源、頻率範圍和傳(chuan) 輸路徑與(yu) 噪音及漏電流不同（如圖1.2）。

對策方法：

1、 安裝電抗器

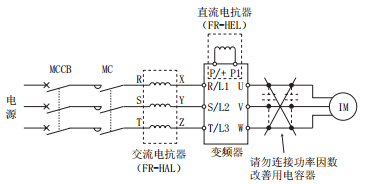

2、 接線示意圖（如圖1.3）：

三、 變頻器產(chan) 生噪音

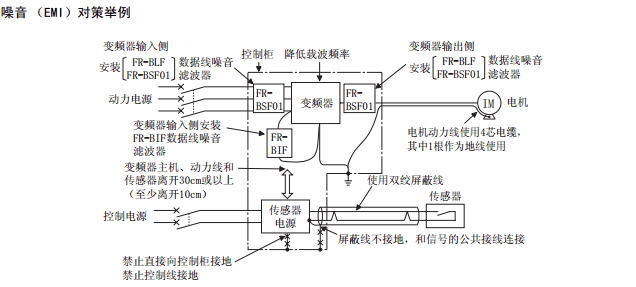

原因：由於(yu) 變頻器是以高載波頻率斷續輸出的，所以成為(wei) 噪音的發生源。這種噪音的發生而使周邊設備誤動作。

對策方法：

1、 避免變頻器動力線 （輸出輸入線）與(yu) 信號線平行接線和成束接線，應分散接線。

2、 檢測器的連接線、控製用信號線使用雙絞屏蔽線，屏蔽線的覆皮連接SD端子。

3、在較多產(chan) 生噪音的機器上裝設浪湧抑製器，抑製噪音的發生，在信號線上安裝數據線濾波器。
