三菱PLC程序設計通常有哪幾個主要的步驟?

下麵為(wei) 三菱PLC學習(xi) 的介紹一下這幾個(ge) 步驟：

        1、程序設計前的準備工作程序設計前的準備工作就是要了解控製係統的全部功能、規模、控製方式、輸入/輸出信號的種類和數量、是否有特殊功能的接口、與(yu) 其它設備的關(guan) 係、通信的內(nei) 容與(yu) 方式等，從(cong) 而對整個(ge) 控製係統建立一個(ge) 整體(ti) 的概念。接著進一步熟悉被控對象，可把控製對象和控製功能按照響應要求、信號用途或控製區域分類，確定檢測設備和控製設備的物理位置，了解每一個(ge) 檢測信號和控製信號的形式、功能、規模及之間的關(guan) 係。

        2、設計程序框圖根據軟件設計規格書(shu) 的總體(ti) 要求和控製係統的具體(ti) 情況，確定應用程序的基本結構、按程序設計標準繪製出程序結構框圖，然後再根據工藝要求，繪出各功能單元的功能流程圖。

        3、編寫(xie) 程序實例根據設計出的框圖逐條地編寫(xie) 控製程序。編寫(xie) 過程中要及時給程序加注釋。

        4、程序調試調試時先從(cong) 各功能單元入手，設定輸入信號，觀察輸出信號的變化情況。各功能單元調試完成後，再調試全部程序，調試各部分的接口情況，直到滿意為(wei) 止。程序調試可以在實驗室進行，也可以在現場進行。如果在現場進行測試，需將可編程控製器係統與(yu) 現場信號隔離，可以切斷輸入/輸出模板的外部電源，以免引起機械設備動作。程序調試過程中先發現錯誤，後進行糾錯。基本原則是"集中發現錯誤，集中糾正錯誤"。

5、編寫(xie) 程序說明書(shu) 在說明書(shu) 中通常對程序的控製要求、程序的結構、流程圖等給以必要的說明，並且給出程序的安裝操作使用步驟等。

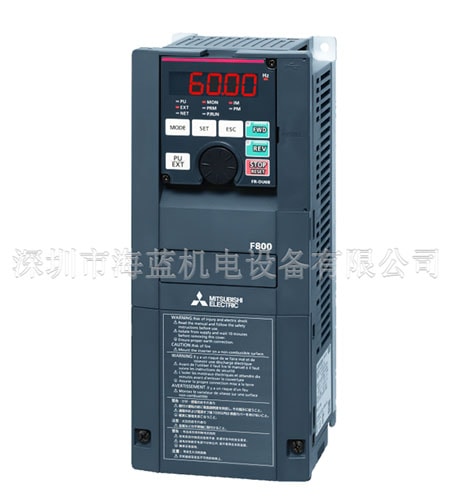

安裝三菱變頻器需要注意什麽(me) 事項

? ? ? ? 1、環境溫度要求在-10℃-40℃的範圍內(nei) ，如溫度超過40℃時，需采取散熱措施或者降額使用;

　　2、溫度要求低於(yu) 95%，無水珠凝結;

　　3、安裝在振動小於(yu) 5.9米/秒?(0.6g)的場所;

　　4、避免安裝在陽光直射的場所;

　　5、避免安裝在多塵埃、金屬粉末的場所;

　　6、嚴(yan) 禁安裝正有腐蝕性、爆炸性氣體(ti) 場所。

　　7、符合EMC安裝要求的安裝方法：

　　在三菱變頻器與(yu) 電機構成的傳(chuan) 動係統中，如果變頻器、控製裝置、傳(chuan) 感器裝在一台櫃子裏，其對外發射的噪聲要在主連接點上被限製，因而櫃中要安裝噪聲濾波器和進線電抗器。櫃內(nei) 也應滿足電磁兼容要求。

　　變頻器的工作原理決(jue) 定了變頻器對外電磁幹擾不可避免。變頻器一般安裝在金屬櫃中，對於(yu) 金屬櫃外麵的儀(yi) 器設備，受變頻器本身的輻射發射影響很小。對外連接電纜是主要輻射發射源，依照本章所述的電纜要求接線，可以有效抑製電纜的輻射發射。

　　在機械/係統設計階段，考慮在空間上隔離噪聲源並使用噪聲吸收器，是減少幹擾最有效的措施，但成本較高。如果現場隻有個(ge) 別敏感設備，單獨在敏感設備側(ce) 安裝電源濾波器，可降低成本。變頻器與(yu) 電機構成的傳(chuan) 動係統中，變頻器、接觸器都可以是噪聲源，自動化裝置、編碼器和傳(chuan) 感器等易受噪聲幹擾。
