教你如何製作三菱觸摸屏中動態文本

在三菱觸摸屏的應用中，通常會(hui) 需要顯示一些動態的文本來形象的表示設備目前的工作過程，比如說在主畫麵上能夠完美的顯示設備的動作過程運行到了哪一步？為(wei) 了實現個(ge) 功能，就可以在三菱觸摸屏上使用動態文本的方式來進行顯示。

當然也有一些其他品牌的觸摸屏中自帶有動態文本的功能，有的可以使用文本列表來做。但是對於(yu) 三菱的觸摸屏確實沒有的，那麽(me) 該如何在三菱觸摸屏上實現這個(ge) 功能呢？

要想在三菱的觸摸中實現這個(ge) 功能，則需使用注釋和注釋顯示的功能來得以實現，具體(ti) 流程如下：

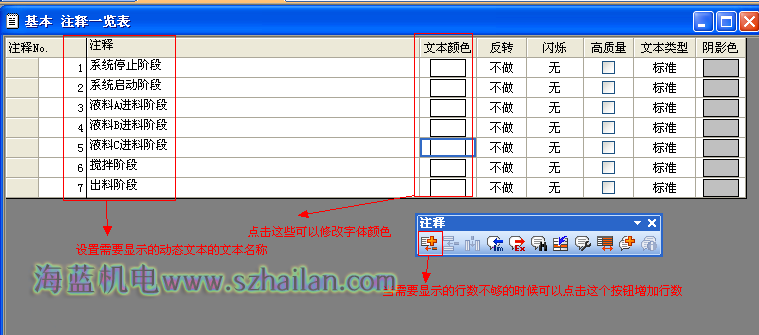

首先建立一個(ge) 注釋，點擊軟件菜單欄中的“公共設置”選擇裏麵的“注釋”項中的“打開”，打開基本注釋，建立相應的注釋。如圖所示：

注釋建立完成後，然後在觸摸屏裏的組態 注釋顯示界麵，點擊三菱觸摸屏編程軟件GT designer3中的菜單欄裏麵的“對象”選項，選擇其中“注釋顯示”中的“字注釋”，接著在畫麵上拖出一塊區域，這塊區域就是用來顯示動態文本的。

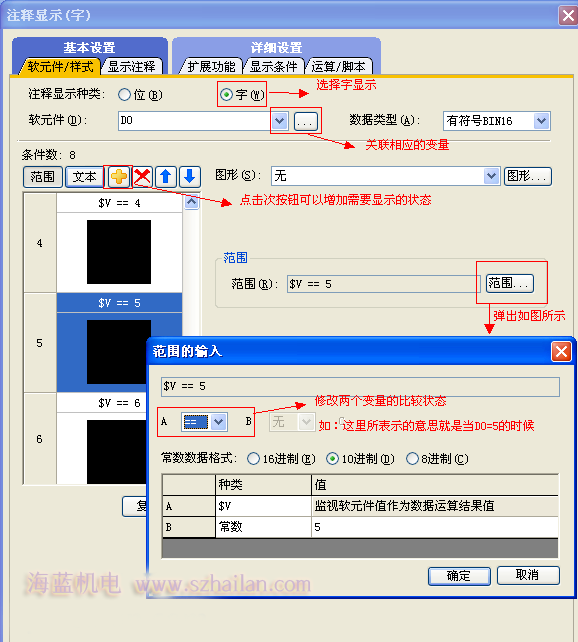

再雙擊這個(ge) 拖出來的區域進行組態，組態“關(guan) 連”變量如D0.並設定相應的顯示狀態，如圖所示：

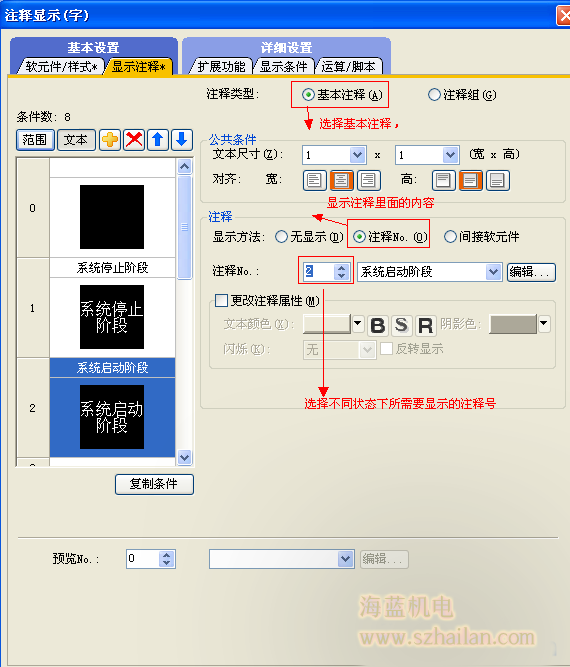

接著對顯示注釋進行組態，如圖所示：

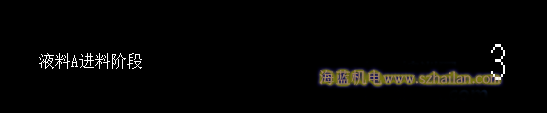

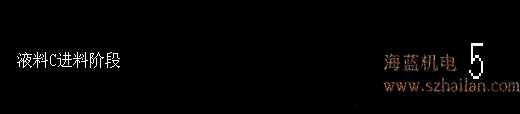

組態完成後，隻需要在三菱PLC程序運行為(wei) 每一個(ge) 狀態的時候給這個(ge) D0裏麵相應的值就可以，比如說液料A放料階段，我們(men) 隻需要把3給入到D0裏麵。運行界麵如圖所示：
