一、有功功率、無功功率、視在功率之間的關(guan) 係

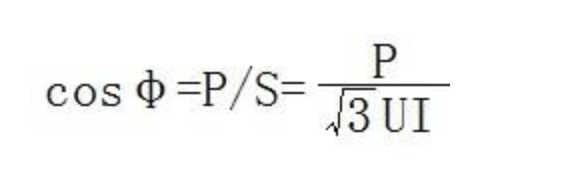

-在交流電路中，電壓與(yu) 電流之間的相位差(Φ)的餘(yu) 弦叫做功率因數，用符號cosΦ表示，在數值上，功率因數是有功功率和視在功率的比值，即cosΦ=P/S.

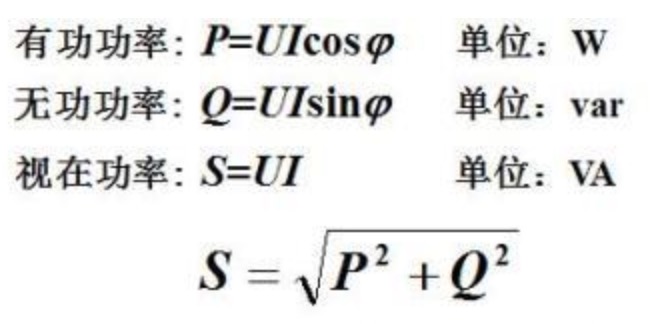

那麽(me) 從(cong) 者就可看出，這三者相當於(yu) 直角三角形三條表，大小滿足勾股定理。

二、電源供給負載的電功率有兩(liang) 種：一種是有功功率，另一種是無功功率。

視在功率（S）：某種意義(yi) 上來說，是有功功率P和無功功率Q之和；對於(yu) 電源來說，視在功率是由有功和無功功率混合而成，比如變壓器提供的功率既包含有功也包含無功功率，所以變壓器的容量單位就是視在功率，單位為(wei) 千伏安（KVa）。

無功功率（Q）：許多用電設備均是根據電磁感應原理工作的，如配電變壓器、電動機等，電動機需要建立和維持旋轉磁場，使轉子轉動，從(cong) 而帶動機械運動，電動機的轉子磁場就是靠從(cong) 電源取得無功功率建立的。變壓器也同樣需要無功功率，才能使變壓器的一次線圈產(chan) 生磁場，在二次線圈感應出電壓。因此，沒有無功功率，電動機就不會(hui) 轉動，變壓器也不能變壓，交流接觸器不會(hui) 吸合。發電機可以發出無功功率，電容器可以提供無功功率，也即無功補償(chang) 的由來。

有功功率（P）：所謂有功功率，即能將電能轉化為(wei) 其他能量形式的一種可以直接消耗掉的電功率，比如電機將電能轉化為(wei) 機械能，在不考慮效率的情況下，11KW的電機每小時能將11KWH的電能轉化為(wei) 同等的機械能；100W的白熾燈1小時能將0.1KWH的電能轉化成光能；同樣1KW的加熱器每小時能將1KWH的電能轉化成熱能等等，有功功率是能直接轉化成其他能量形式的電功率。
