三菱PLC中保持電路是很常用的一種電路，當外部輸入開關(guan) 為(wei) 按鈕時，可以通過保持電路按一下按鈕保持一直輸出，這就是保持電路，類似電氣圖中自鎖。我們(men) 以三菱PLC為(wei) 例編寫(xie) 保持電路。

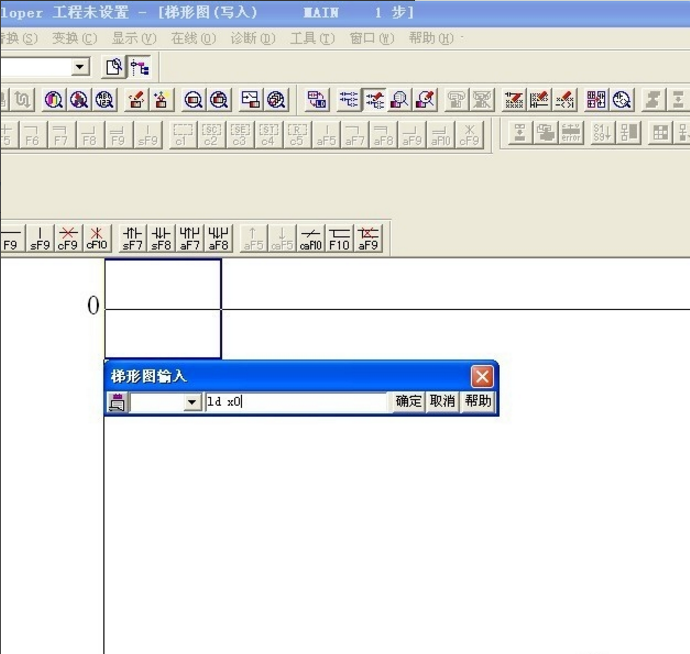

    一、我們(men) 以X0作為(wei) 外部輸入信號，且X0外部接按鈕。在PLC軟件的左母線右側(ce) 點擊鼠標，輸入"ld x0"。

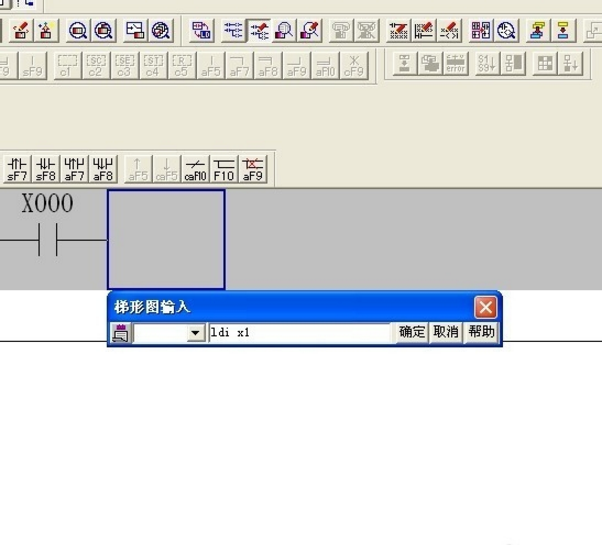

    二、保持電路需要有按鈕控製其斷開，我們(men) 選擇以X1接外部按鈕控製其斷開，在PLC軟件用X1的常閉觸點連接X0，輸入“ldi x1”。

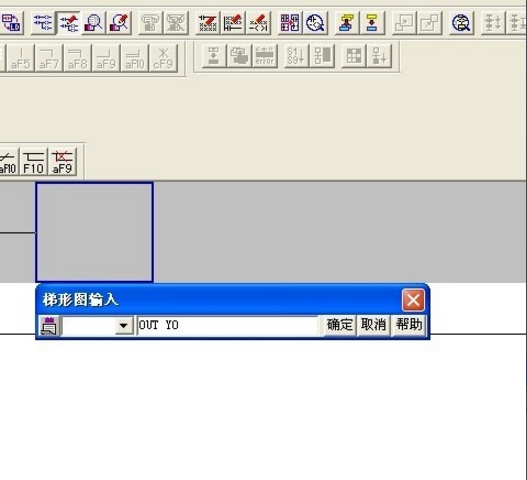

    三、將Y0作為(wei) PLC的輸出，在X1的常閉觸點後輸入“OUT Y0”.

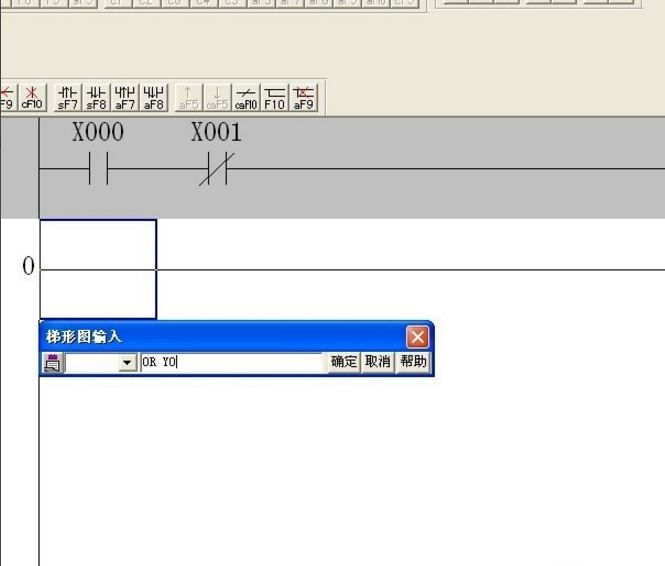

    四、第一步程序中隻有按鈕在按下狀態時才可以使Y0有輸出，按鈕鬆開輸出也隨之斷開。隻有在按鈕的X0兩(liang) 端並聯Y0的常開觸點才能使Y0的輸出保持。輸入“OR Y0”

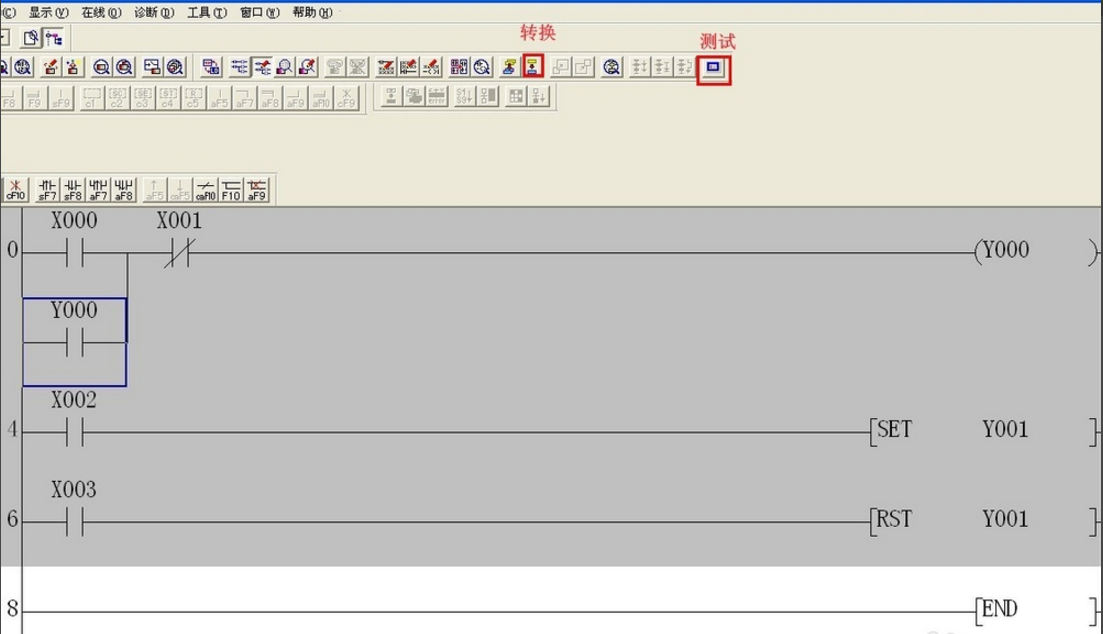

    五、若不采用自鎖的方式控製Y0，可以使用置位和複位指令來保持輸出狀態，如第4和6步。編寫(xie) 好程序之後按F4進行轉換，然後按測試按鈕將程序寫(xie) 入模擬PLC.

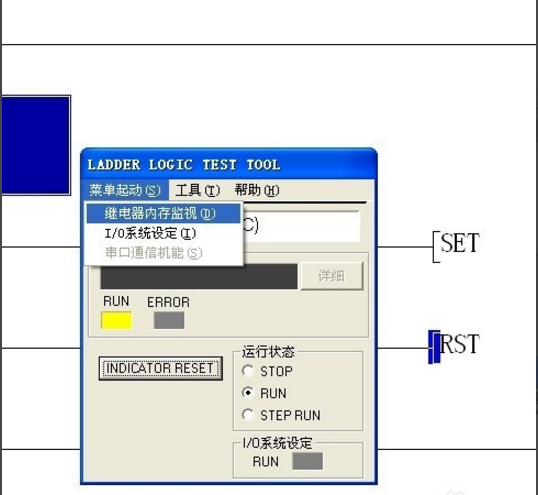

    六、點擊測試對話框的“菜單啟動”—繼電器內(nei) 存監視。

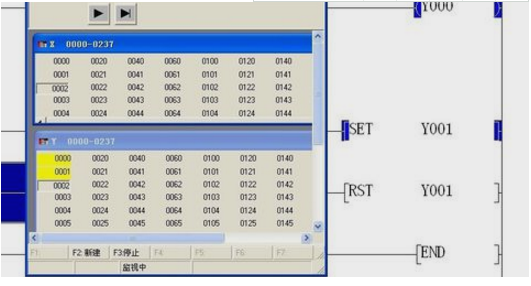

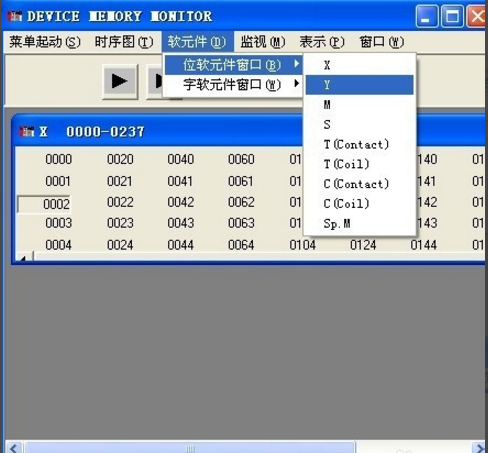

    七、在監控對話框中調出X和Y監控頁麵，點擊軟元件—位軟元件窗口。這時可以點擊X0和X2，雙擊兩(liang) 次X0相當於(yu) 按鈕功能，這時發現Y0已經保持輸出狀態，再次按X1解除。按下X2會(hui) 使Y1保持輸出，按下X3才能複位Y1。
