在三菱plc中，置位指令與(yu) 複位指令應用非常廣泛，兩(liang) 者一般成對使用，其主要操作數最常用的是Y和M，我們(men) 通過實例介紹其編程方法。

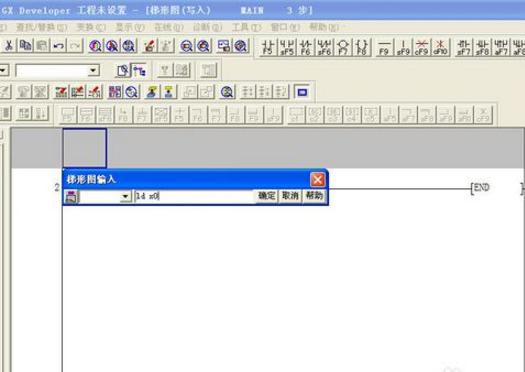

一、我們(men) 通過X0來控製置位指令，在PLC軟件的左母線右側(ce) 輸入“ld x0”然後點擊確定。

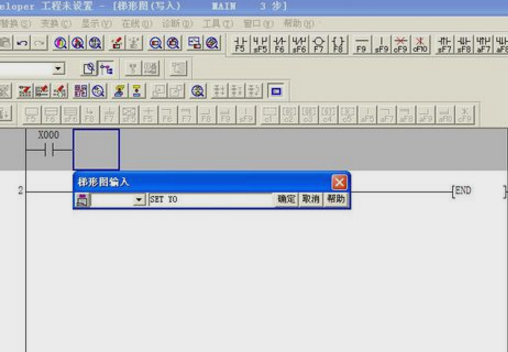

二、然後在X0觸點後直接輸入置位指令“SET Y0”，含義(yi) 為(wei) ，當X0為(wei) ON時，置位指令執行，此時Y0一直有輸出。

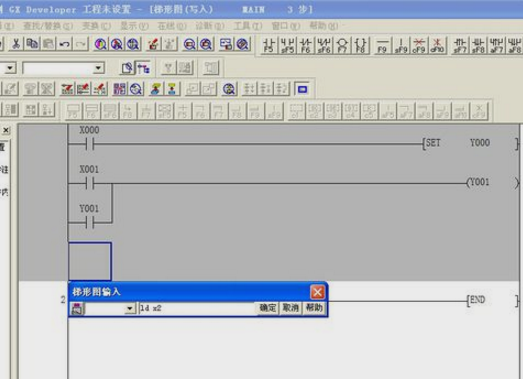

三、我們(men) 可以輸入一條用自鎖方式控製Y1的指令。然後再輸入一個(ge) 複位指令的觸點，用X2對Y0複位。

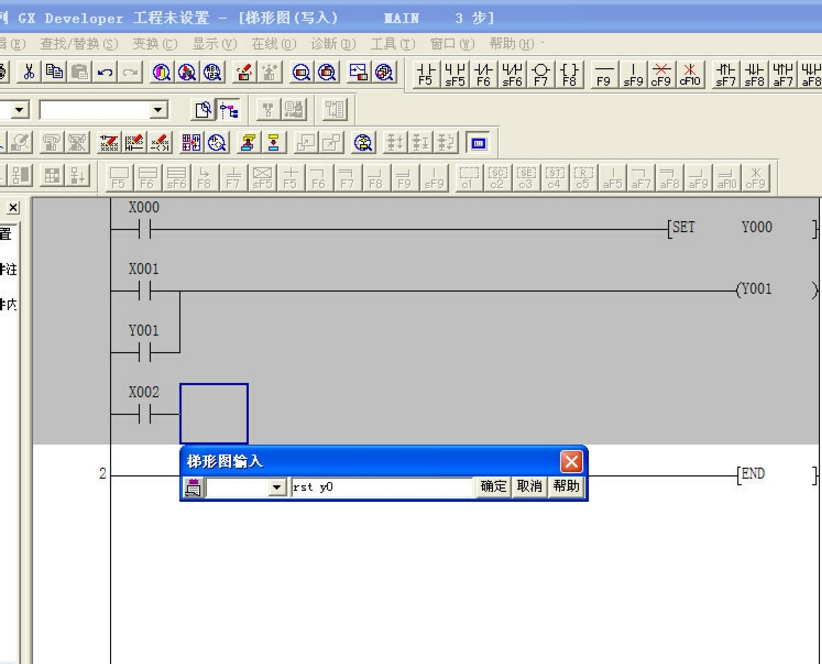

四、在X2觸點後直接輸入複位指令“RST Y0”,當X2為(wei) ON時，才可以將Y0複位。

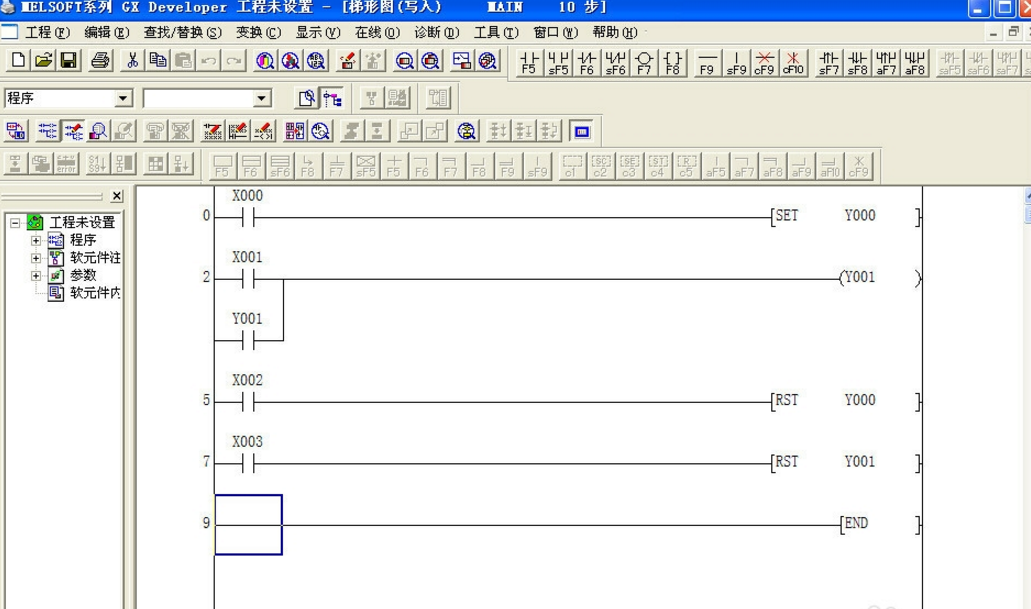

五、寫(xie) 一條通過X3對Y1複位的指令，這樣可以驗證自鎖的輸出能否通過複位斷開。寫(xie) 完後運行模擬調試模式。

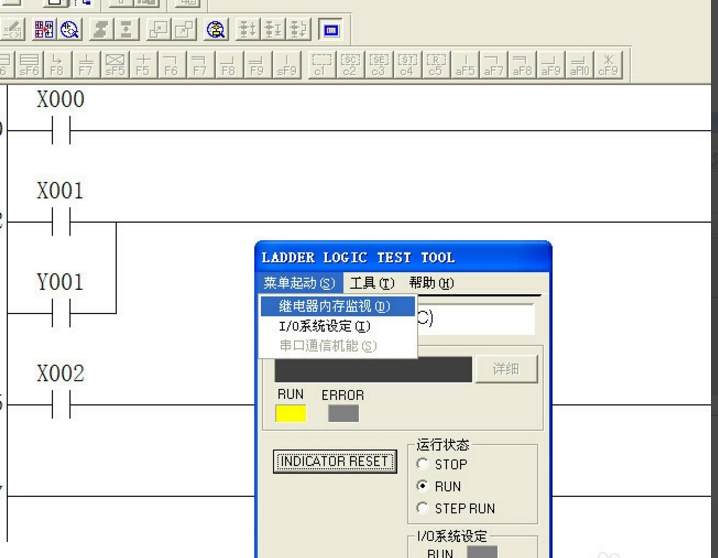

六、點擊模擬對話框的“菜單啟動”菜單，然後選擇繼電器內(nei) 存監視。

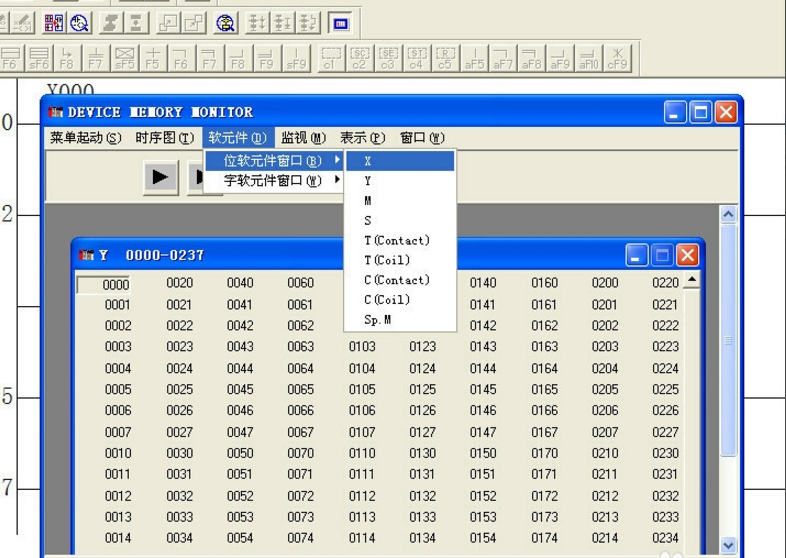

七、在監控窗口中，選擇軟元件菜單中“位軟元件窗口”的X和Y。

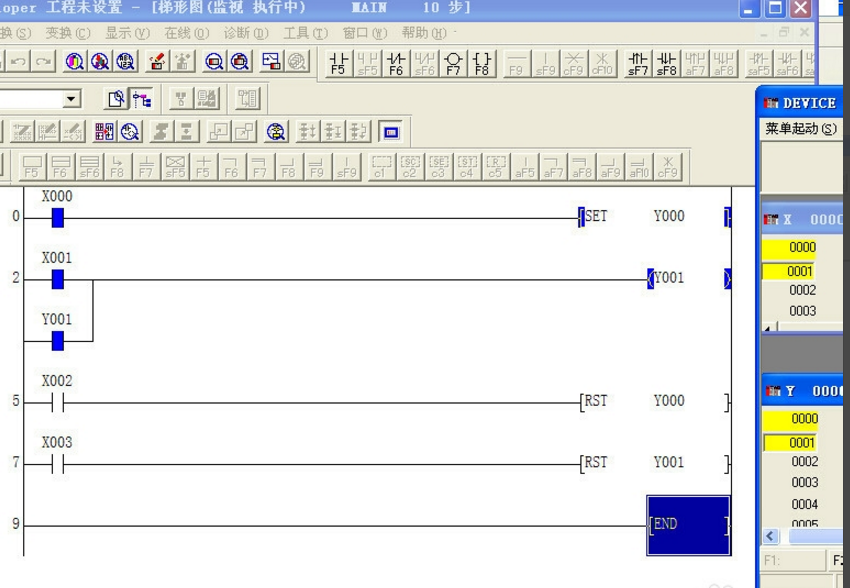

八、通過測試可用發現，置位的指令需要用複位才可以解除，自鎖的輸出也可以用複位指令將其輸出斷開。

    最後注意下：置位指令和複位指令成對應用，否則將不能對操作數複位。
