一、三菱PLC485通訊的N:N網絡功能概要

N:N網絡功能，是指在最多8台FX可編程控製器之間，通過RS-485通信連接，進行軟元件的功能。

1）根據要連接的點數，有三種模式可以選擇。（FX1s、FXon可編程控製器除外）

2）數據的鏈接是在最多8台FX可編程控製器之間自動更新。

3）總延長距離最大可達500M。（僅(jin) 限於(yu) 全部由485ADP構成的情況）

二、客戶發生的故障案例

客戶使用的是FX3G-485BD，N:N模式鏈接，一台機器一個(ge) 主站兩(liang) 個(ge) 從(cong) 站，共使用3個(ge) 485模塊。

客戶將機器運送到終端客戶的現場後，開機上電燒掉了所使用的所有485通訊模塊，重新更換後才使用正常。

三、 原因分析

主要原因是由於(yu) 新開機後的瞬態過電壓和靜電造成，產(chan) 生瞬態過電壓和靜電的原因很多也較複雜，如由於(yu) 使用其它設備混合供電可能導致地電位變化，從(cong) 而造成共模電壓超出允許範圍。

當帶電插拔未隔離的連接電纜時，由於(yu) 兩(liang) 端電位不相等電路中又存在諸多電感、電容之類的器件，插拔瞬間必然產(chan) 生瞬態過電壓或過電流。

連接在RS485總線上的其它設備產(chan) 生的瞬態過電壓或過電流同樣會(hui) 流入到PLC，總線上連接的設備站點數越多，產(chan) 生瞬態過電壓的因素也越多。

四、解決(jue) 方案

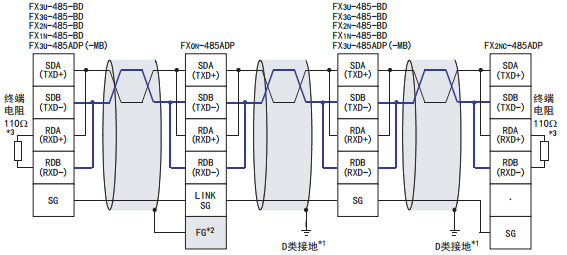

（以上是485通信模塊進行N:N鏈接的接線圖）

1、由於(yu) 使用其它設備混合供電可能導致地電位變化，從(cong) 而造成共模電壓超出允許範圍。所以要求將各個(ge) RS485接口的信號地用一條低阻值導線連接在一起以保證各節點的地電位相等，消除地線環流！

2、用隔離的PC/PPI電纜，盡量不用廉價(jia) 的非隔離電纜（特別是在工業(ye) 現場）。而且隔離電纜的隔離層要使用D類接地。

3、可以在485總線中使用485隔離器，將485信號及電源完全隔離，這樣各RS485節點之間就無“電”的聯係，也無地線環流產(chan) 生，即使某個(ge) 節點損壞也不會(hui) 連帶其它節點損壞。

4、采用響應速度更快、承受瞬態功率更大的新型浪湧吸收器，以便承受過大的瞬態功率和瞬間的大電流衝(chong) 擊。
