三菱FX5U PLC內置模擬量輸入為電流怎麽設置？

點擊：27294 日期：2018-09-29 選擇字號：小 中 大


三菱FX5UCPU模塊內(nei) 置模擬量輸入為(wei) 電壓輸入(DC0~10V)，

通過此方法就可以轉換為(wei) 模擬量電流輸入(DC4~20m)。
[在電流輸入(DC4~20mA)中使用的方法]
  FX5U CPU模塊隻支持電壓輸入，但在V□+，V-端子間連接250Ω電阻(精密電阻0.5%)後，可以作為(wei) 電流輸入使用。

1、接線實例

三菱FX5UCPU模塊內(nei) 置模擬量
  V□+,CH□的□中為(wei) CH編號。
  *1 也可並聯500Ω電阻。請考慮最大輸入電流後選擇合適的電阻。
  *2 不使用的通道請將“V□+”端子和“V-”端子短路。
2、規格
   模擬量輸入：DC4~20mA
   數字輸出值：400~2000 *1
   分辨率：10μA
   絕對最大輸入：-2mA，+60mA
   可利用比例縮放功能進行變更。

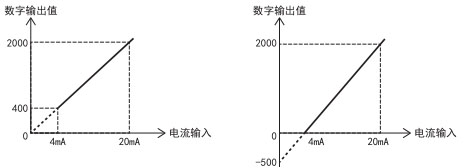

3、比例縮放功能使用例
  默認值特性(上限值4000,下限值0)   利用比例縮放功能轉換的特性(上限值4500,下限值-500)

  三菱PLC比例縮放功能使用例

    三菱好產(chan) 品：三菱PLC，三菱觸摸屏，伟德登录地址，三菱變頻器，MR-J4係列，MR-JE係列，MR-AS係列等伟德登录地址，A840係列,F840係列，E740係列、D740係列，D720S係列，E720S係列變頻器等各種自動化設備，聯係電話：13823726967吳小姐

    海藍好服務：承接各項自動化工程，上位機工程，通信工程等 | 各種疑難雜症解決(jue) 方案、快速維修等。聯係電話：0755-88356415


本文關鍵詞：三菱PLC，三菱PLCFX5U，FX5U內置模擬量電流輸入,FX5U內置模擬量電壓輸入轉換為電流輸入
