三菱PLC FX3S係列端子排列的閱讀方法-FX3S端子排列說明(FX3S端子連接事項)

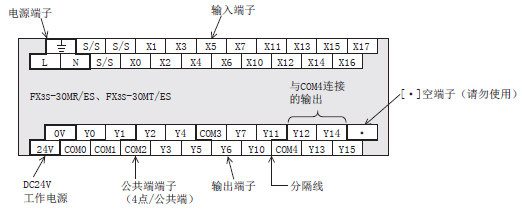

2、DC24V供給電源的顯示
   AC電源型為(wei) [0V]、[24V]端子。
   DC電源型中沒有供給電源，因此端子顯示為(wei) [·]。
   請勿在[·]端子上接線。
   關(guan) 於(yu) 外部接線，請務必參考後述的電源接線的說明。
3、輸入端子的顯示
   AC電源型、DC電源型的輸入端子顯示相同。
   但輸入的外部接線不同。
   關(guan) 於(yu) 外部接線，請務必參考後述的輸入接線的說明。
4、連接在公共端上(COM□)的輸出的顯示
   輸出是由1點、4點中的某一個(ge) 單位共用1個(ge) 公共端構成的。
   公共端上連接的輸出編號(Y)就是“分隔線”用粗線框出的範圍。
   晶體(ti) 管輸出(源型)型的[COM□]端子即[+V□]端子。
