今天海藍給大家分享一篇關(guan) 於(yu) 三菱PLC風洞測試軟件設計的文章。詳見下文。

1.三菱PLC風洞測試軟件概述

為(wei) 了測試風扇的性能而設計的測試係統。通過改變電流，來檢測設備儀(yi) 器內(nei) 部的壓強變化，完成一輪測試之後，形成曲線圖和數據表格，來分析它們(men) 是否符合既定的比例關(guan) 係，從(cong) 而判斷風扇的性能好壞與(yu) 否。

（1）運行環境

     ①軟件環境：C# winForm框架、windows XP操作係統、SQL Server 2005 數據庫

     ②硬件環境：三菱可編程控製器 FX3U、變頻器、傳(chuan) 感器、

2.總體設計

（1）係統目標

借助風洞設備儀(yi) 器，通過變換目標風扇的電流值，用實時、具體(ti) 、有效的數據或圖表形式來直觀的論證風扇的性能，而這一過程，需要通過軟件在上位機上更加形象的分析並體(ti) 現出來。

（2）設計方案

        ①係統的硬件結構設計

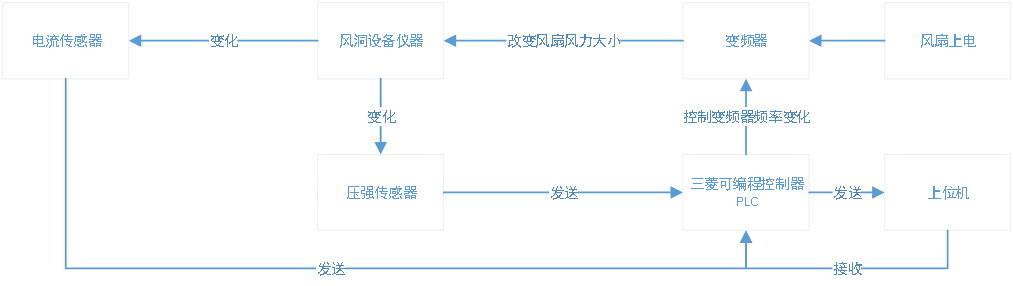

硬件結構原理框架圖如圖所示：

圖1 硬件結構原理框架圖

將風扇上電之後，通過三菱可編程控製器PLC來控製變頻器的頻率變化，從(cong) 而控製風扇的電流改變風扇的風力大小，在風洞設備儀(yi) 器上檢測傳(chuan) 感器上數據的變化，將兩(liang) 個(ge) 傳(chuan) 感器的數據傳(chuan) 回三菱可編程控製器PLC。

     ②係統軟件設計

軟件主要包括：PLC連接初始化、與(yu) 數據庫連接初始化、數據信息顯示、PLC數據傳(chuan) 遞、數據庫數據存儲(chu) 、本地數據導出。

六大功能塊之間的關(guan) 係是：程序運行時分別進行PLC連接初始化與(yu) 數據庫連接初始化，啟動PLC連接測試，判定物理連接是否OK,如果OK,則讀取PLC的相關(guan) 數據，顯示在主界麵裏。如果連接失敗，則彈出錯誤框提示，檢查無誤，再次測試。測試OK後，從(cong) PLC中讀取基本數據到程序中。當點擊程序中的<開始采集>按鈕進行測試時，係統開始與(yu) 數據庫進行連接，並將PLC裏采集到的數據實時存儲(chu) 到數據庫中，經過軟件數據分析處理後，在當前程序主界麵的<數據動態顯示>中顯示出來。當采集結束後，可以選擇將數據進行導出，以EXCEL格式保存。

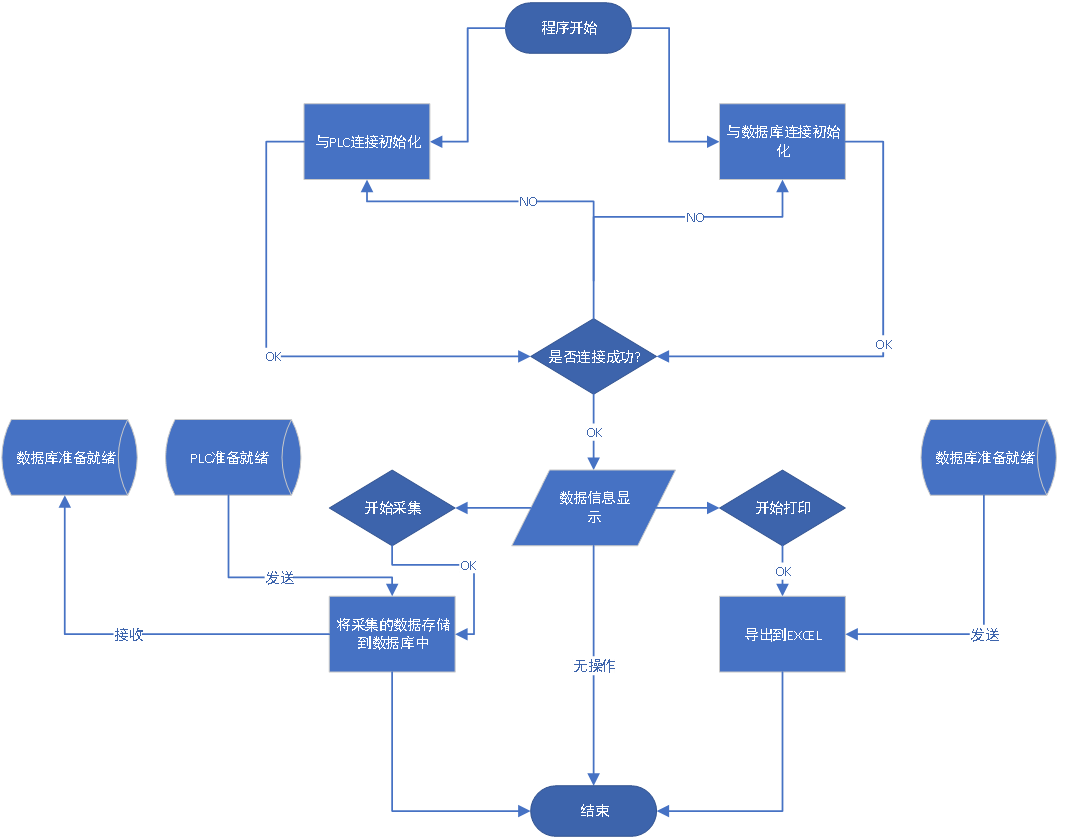

功能塊關(guan) 係如下圖所示：

圖2  軟件的功能模塊

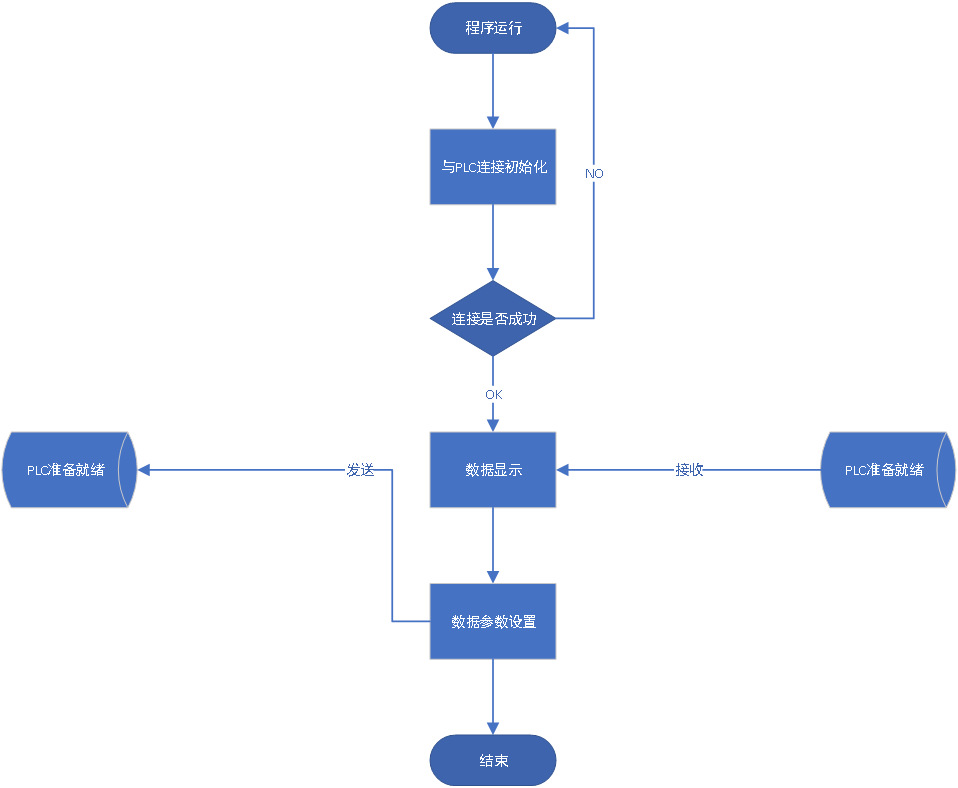

其中，軟件與(yu) PLC之間的通信關(guan) 係：

圖3  軟件與(yu) PLC之間的通信

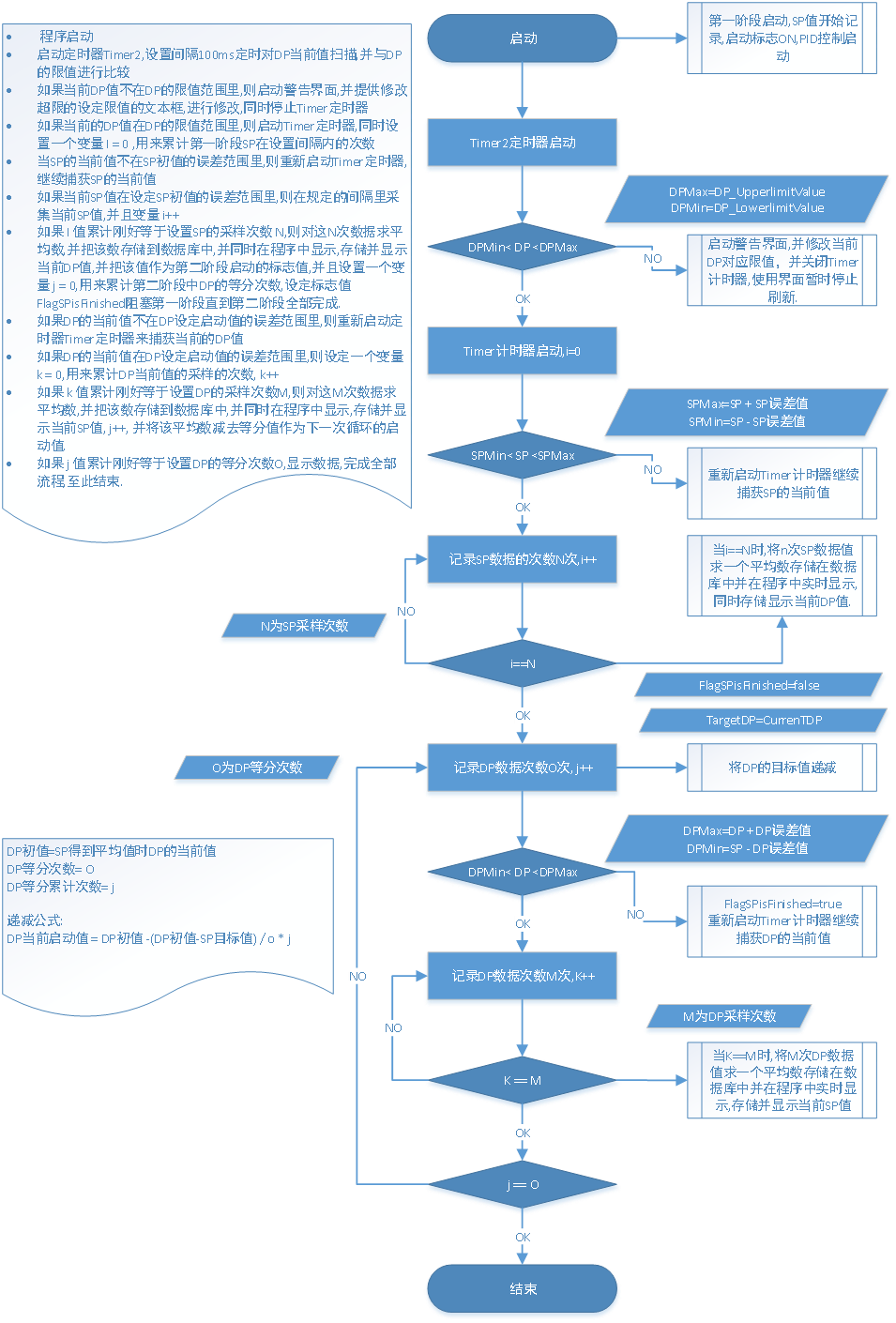

     ③程序數據分析邏輯流程圖

以上就是關(guan) 於(yu) 三菱PLC風洞測試軟件設計的全部內(nei) 容了。
