今日文章分享：三菱PLC蓋板穿螺孔機控製軟件。

一.蓋板穿螺孔機控製軟件主要功能：

1、自動畫麵、補料信息、手動操作、工藝圖形、輸入監視、U軸手動示教、XYZ軸手動教、參數設定、報警畫麵、報警曆史、維護功能。

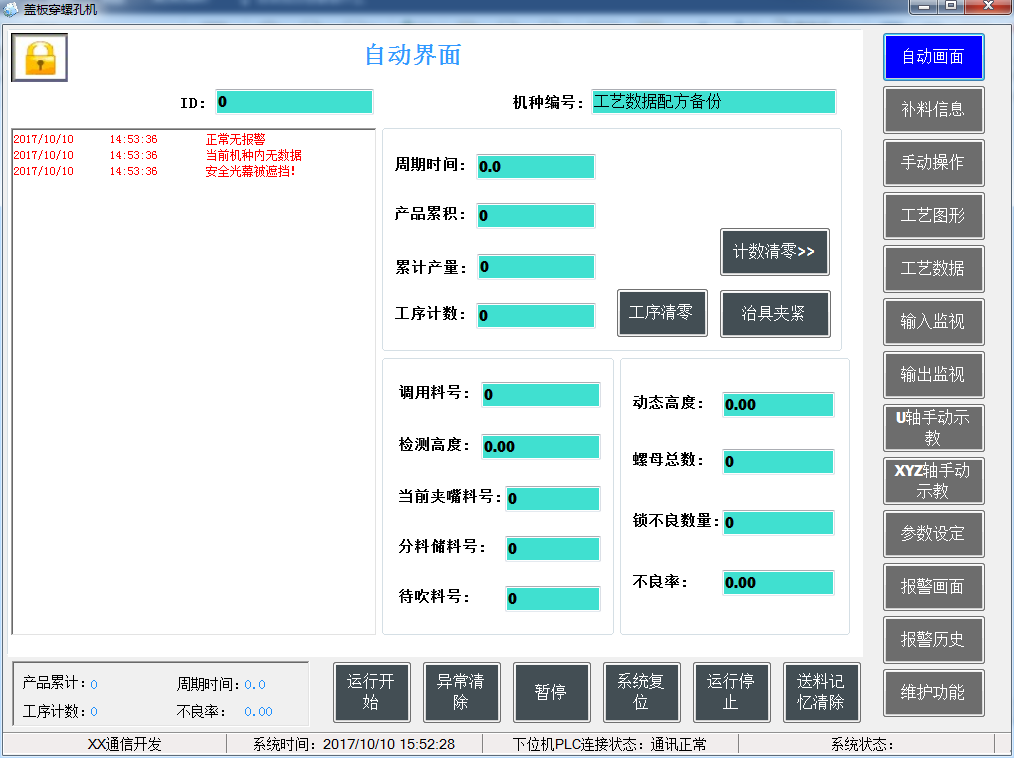

圖1 係統主界麵

該界麵主要顯示機台的當前狀態，左側(ce) 框顯示報警信息，左上方一個(ge) 鎖圖標表示參數設定界麵處於(yu) 鎖定狀態，點擊之前可以解鎖進入參數設定進行設置，當前界麵數據均為(wei) 隻讀狀態。實時反饋機台的生產(chan) 信息。

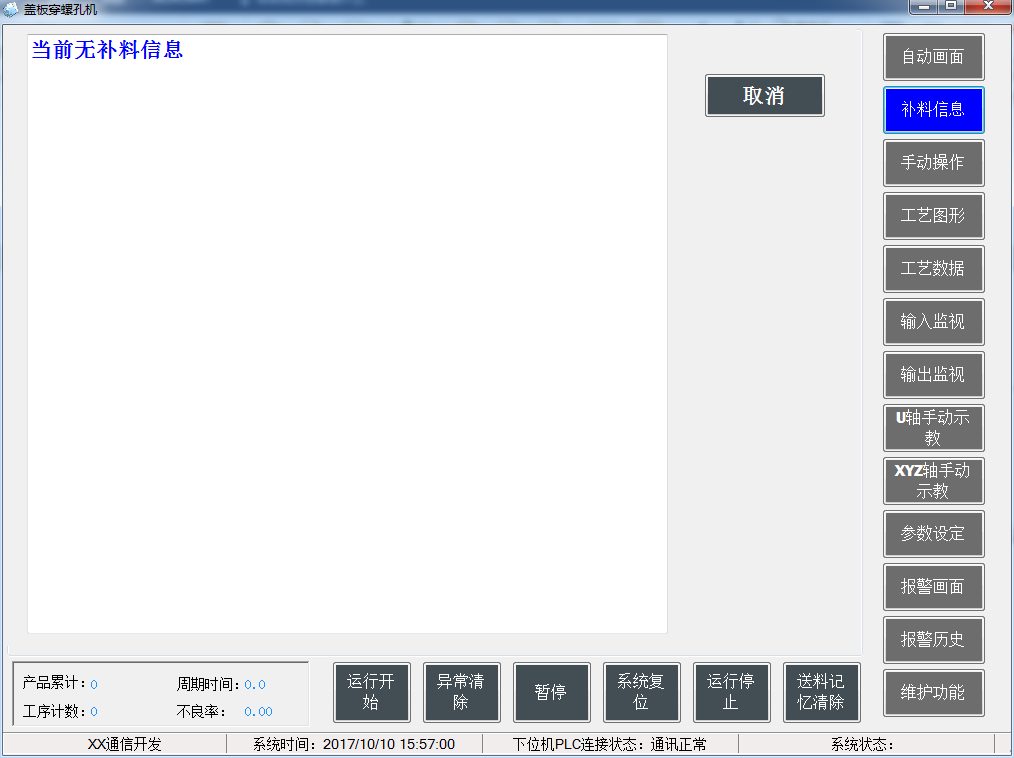

圖3 補料信息

該界麵主要顯示機台的當前是否需要補料的相關(guan) 信息

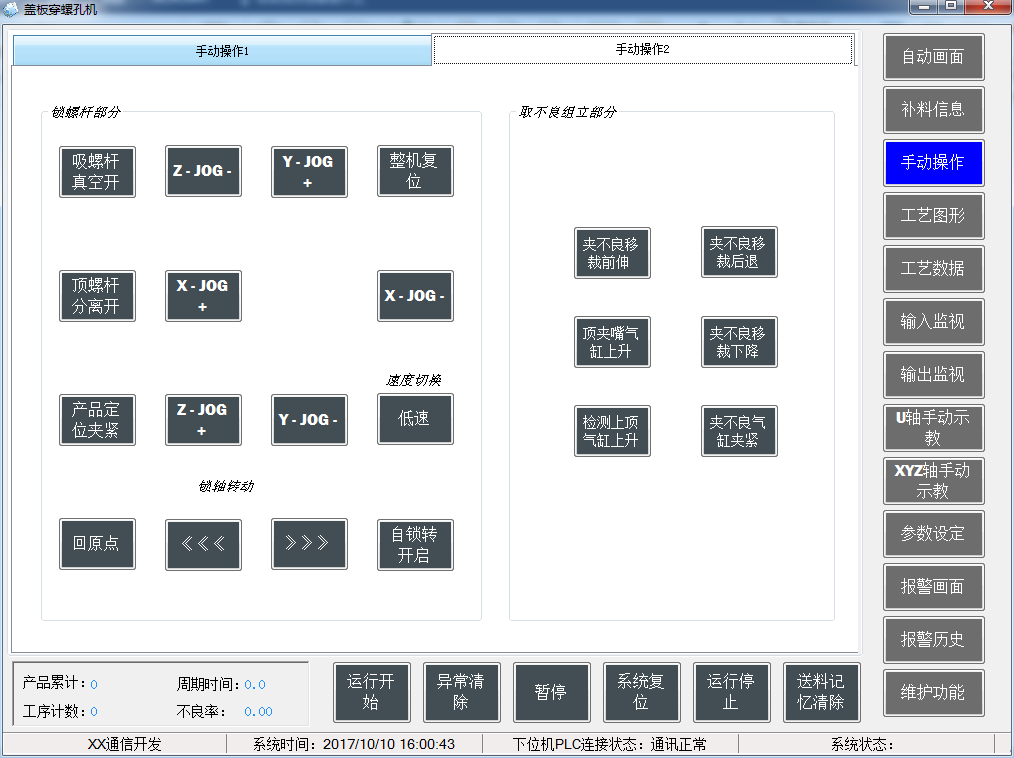

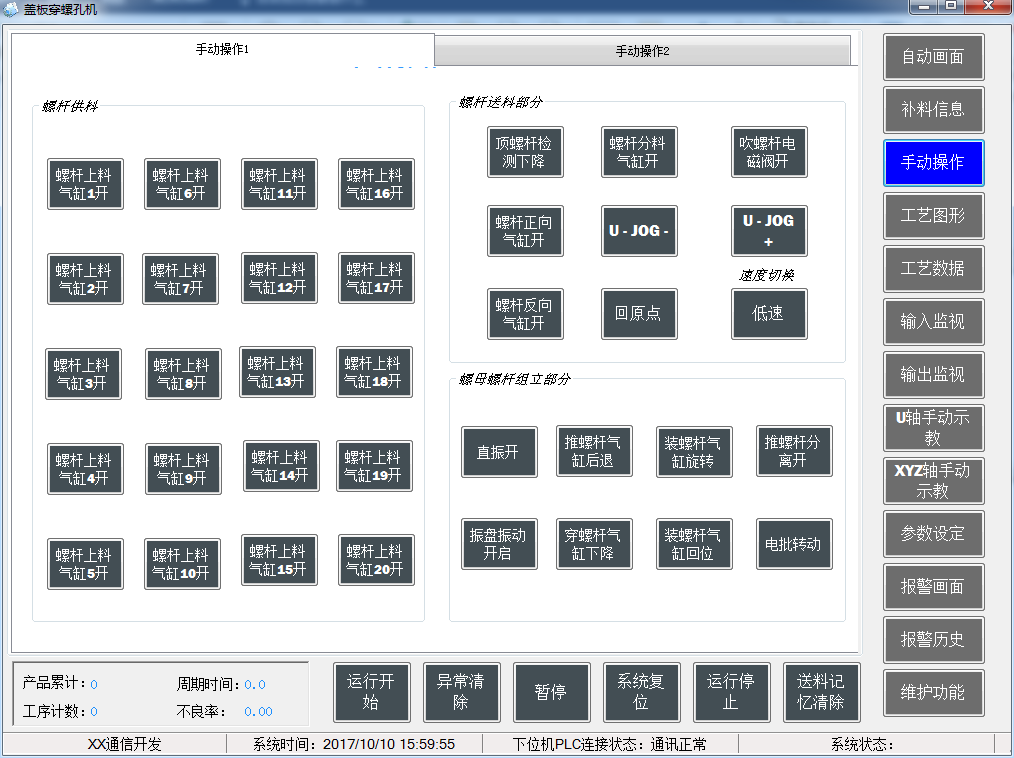

圖4 手動操作1

該界麵主要提供手動執行的功能鍵，通過點動的方式來控製機器的運行和停止狀態。

圖5 手動操作2

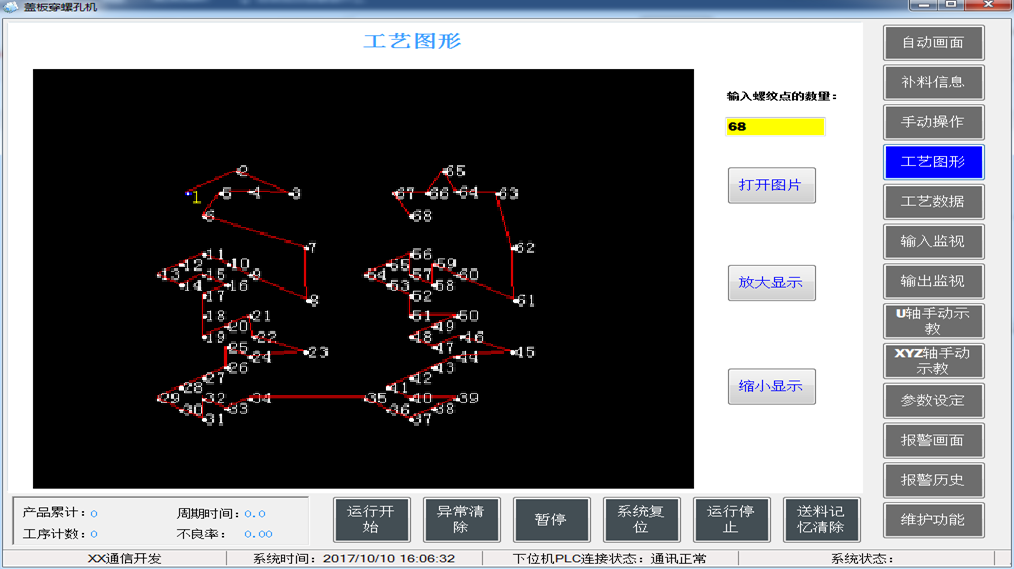

圖6 工藝圖形

該界麵主要展示當前機台完成的螺杆數，每完成一個(ge) ，當前位置將會(hui) 變成黃色。要打開圖片則需要輸入正確的螺紋點的數量，螺紋點的數量可以在工藝數據中獲得。

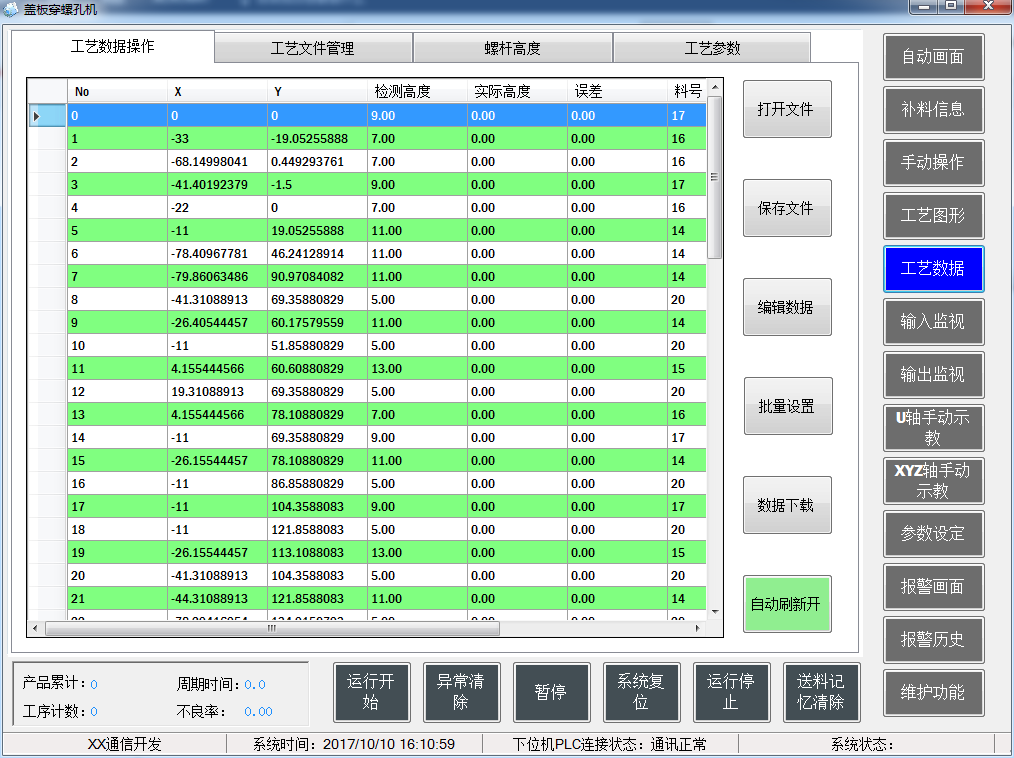

圖7 工藝數據操作

該界麵主要提供工藝文件的加載、保存、數據下載、批量設置等功能，來實現對工藝文件的微調達到更好的效果，提升效率，減少機器報警率。

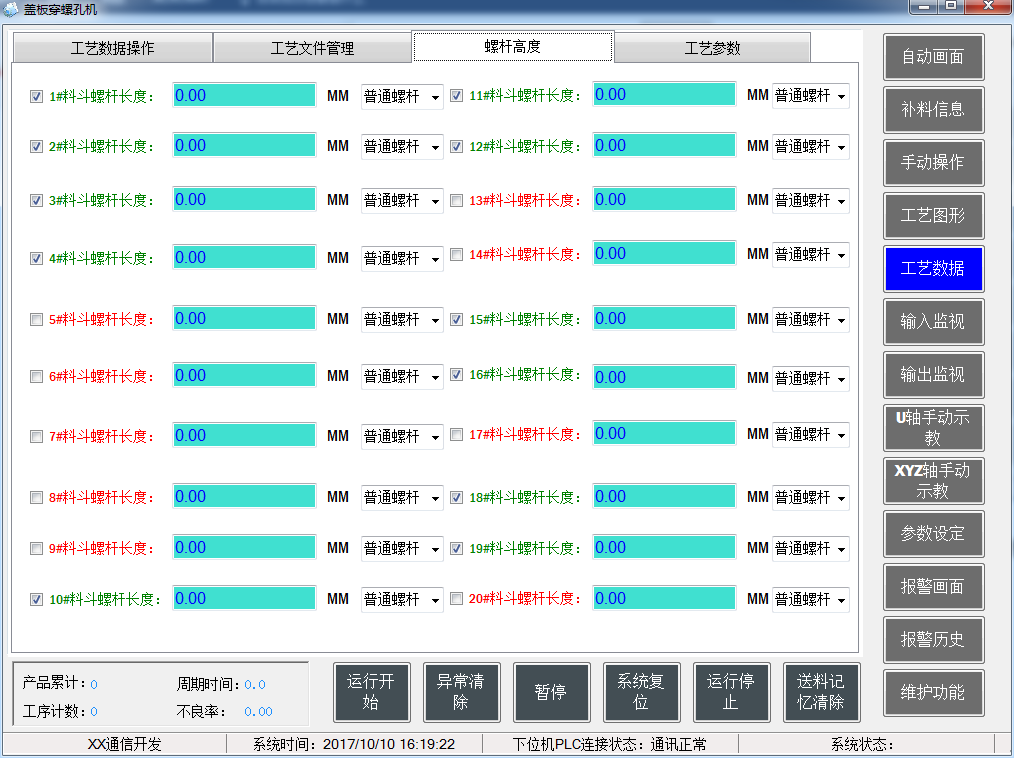

圖8 螺杆高度

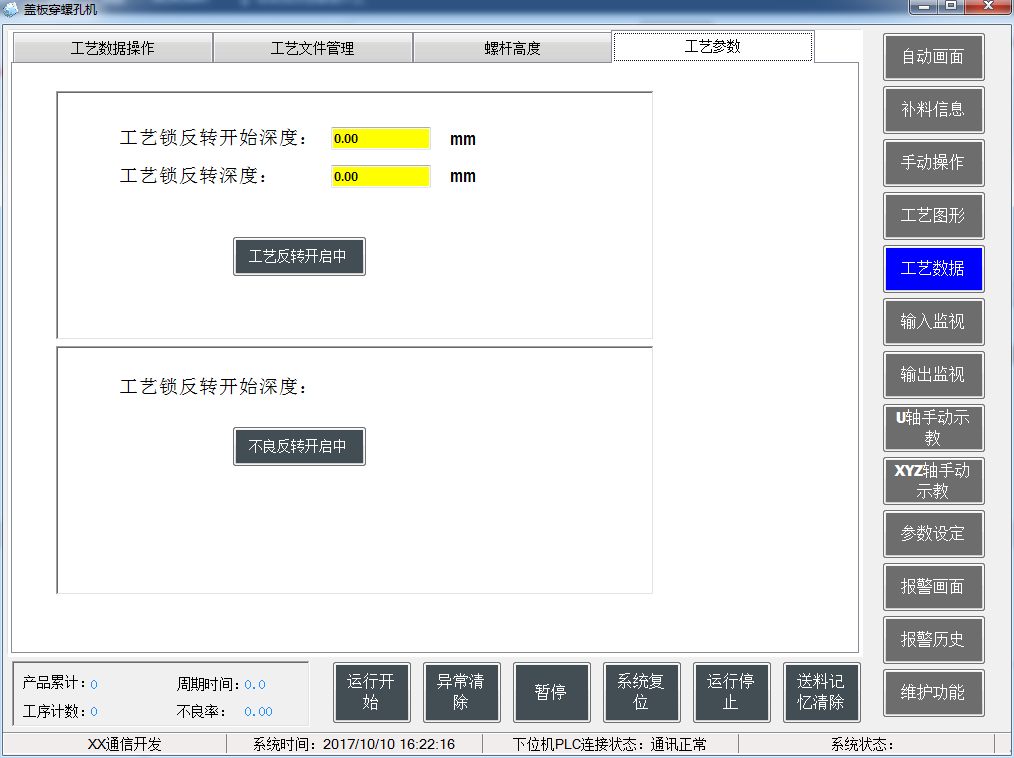

圖9 工藝參數

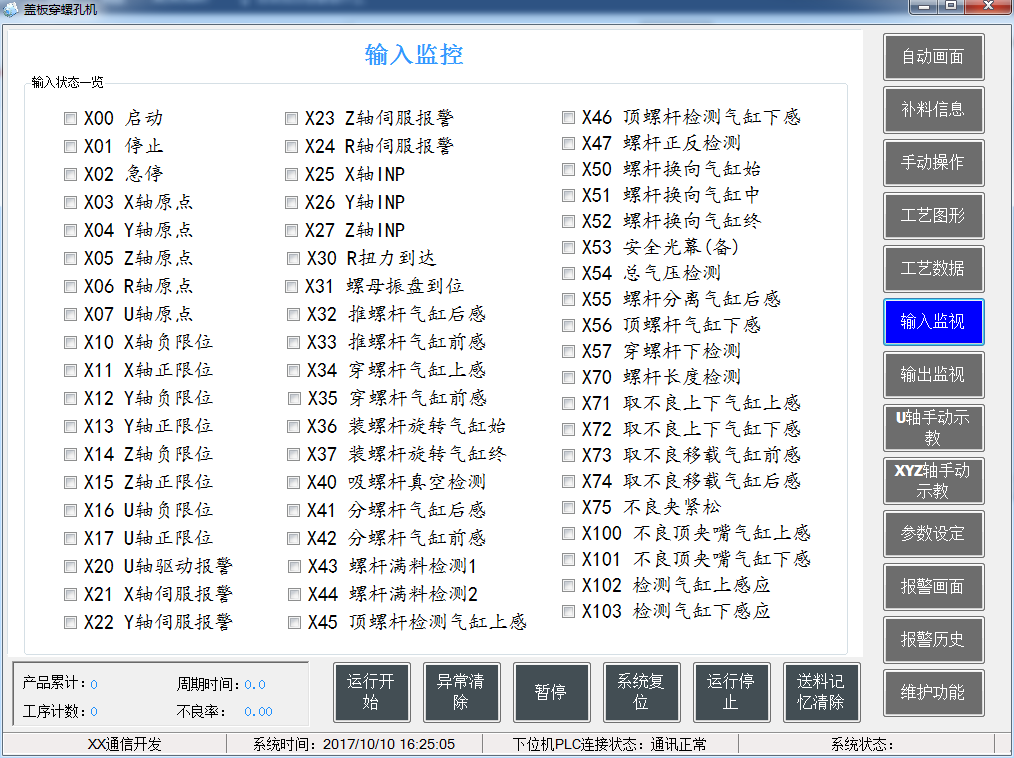

圖10 輸入監視

該界麵主要顯示當前PLC輸入狀態，對其進行實時監控。

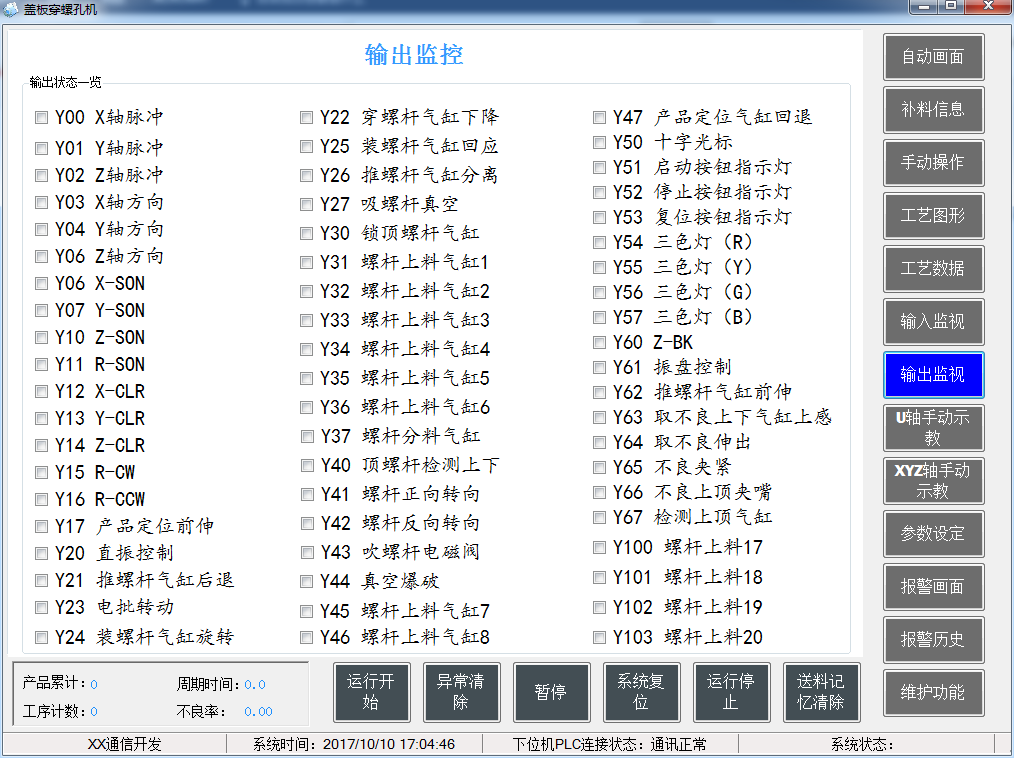

輸出監視

該界麵主要顯示當前PLC輸出狀態，對其進行實時監控。

圖11 輸入監控

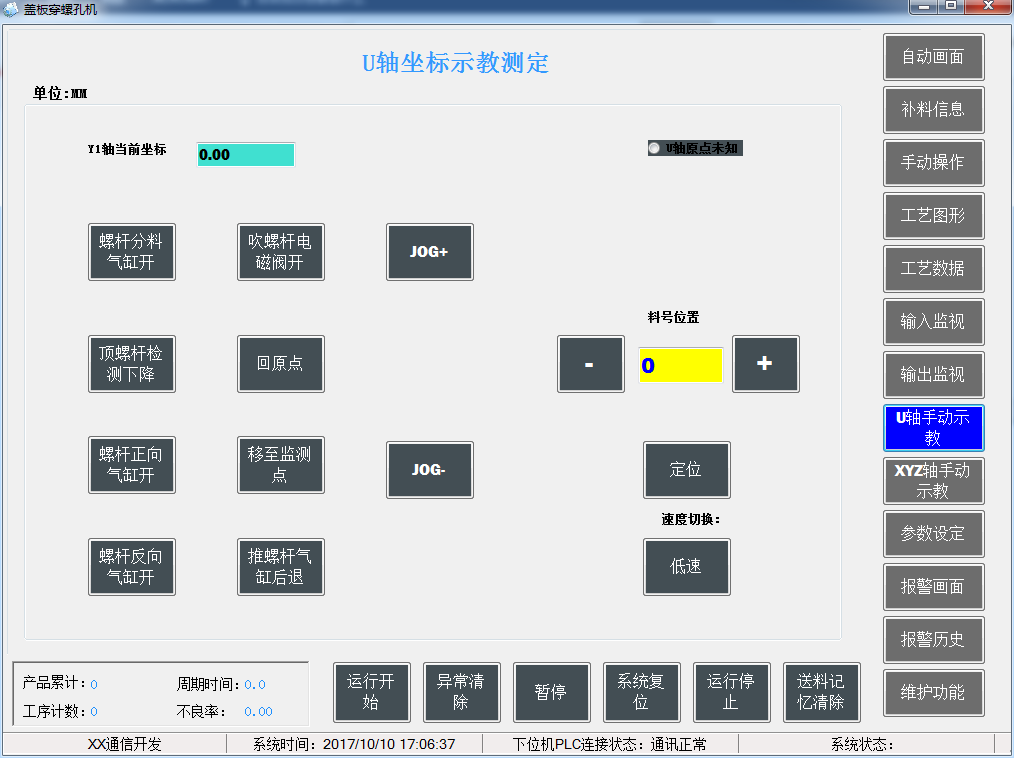

圖12 U軸手動示教

該界麵主要顯示手動操作U軸示教動作

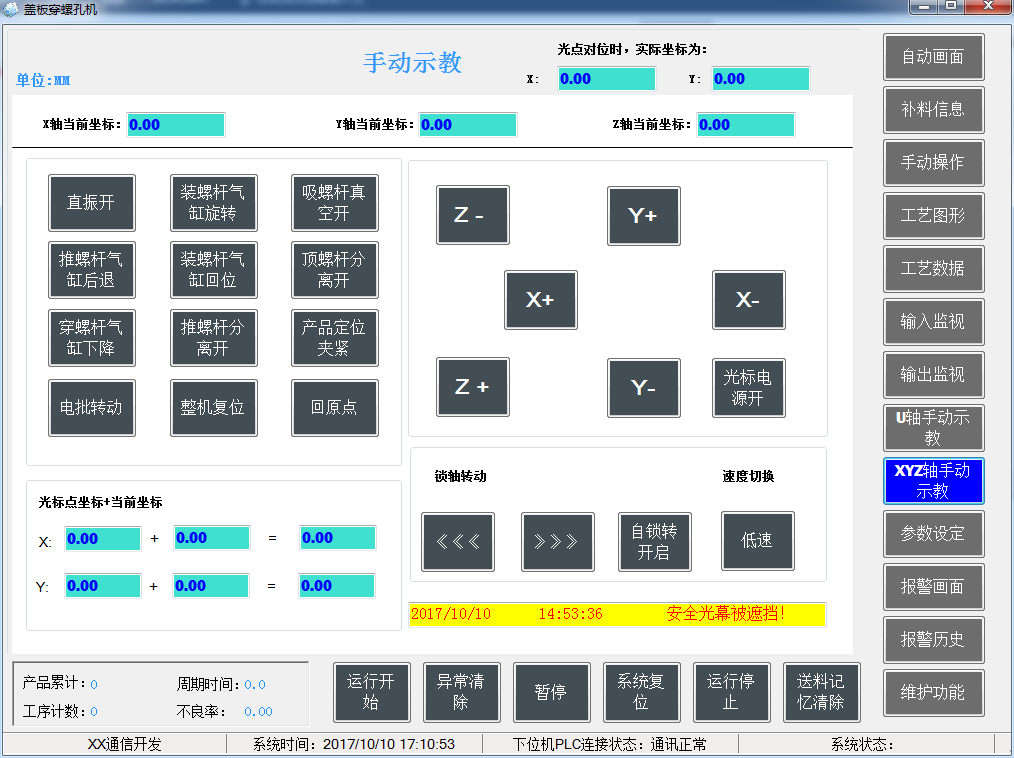

圖13 XYZ軸手動示教

該界麵主要顯示手動操作XYZ軸示教動作

圖14  參數設定

該界麵主要顯示參數相關(guan) 信息及設置等功能

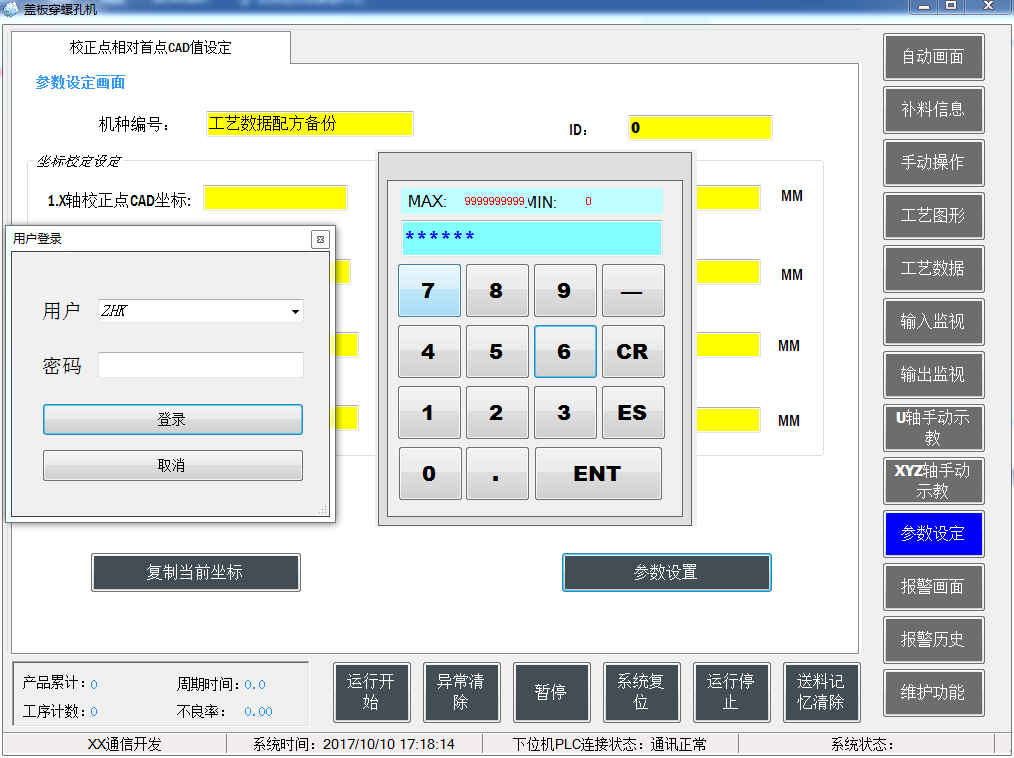

圖15 參數設置

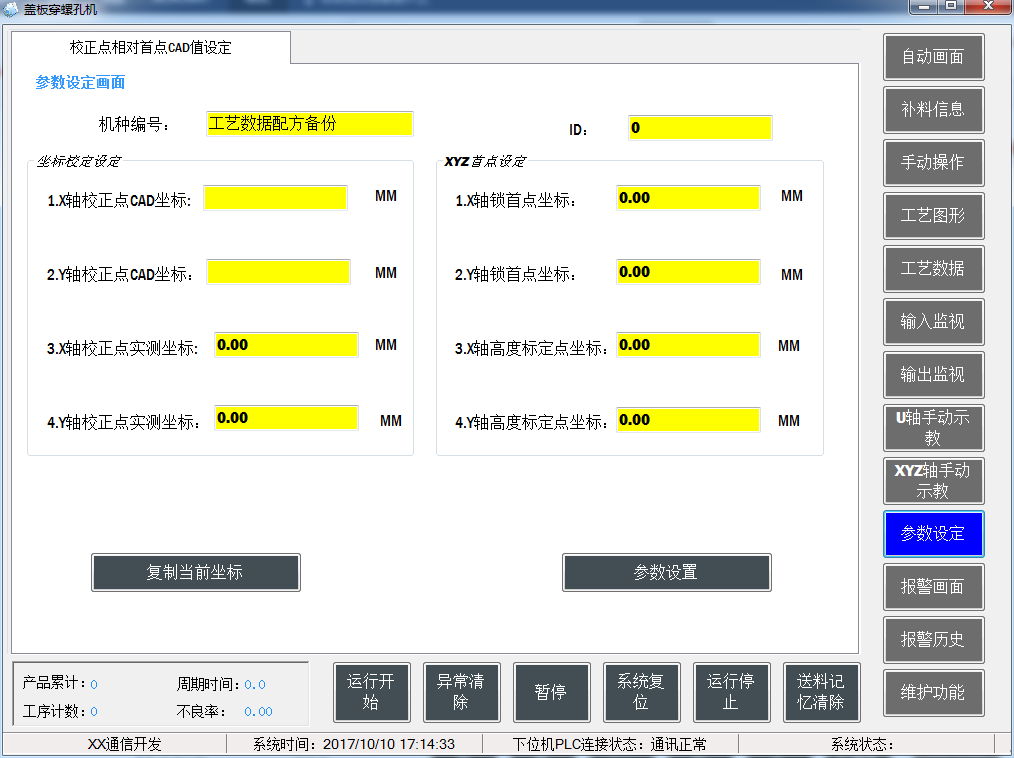

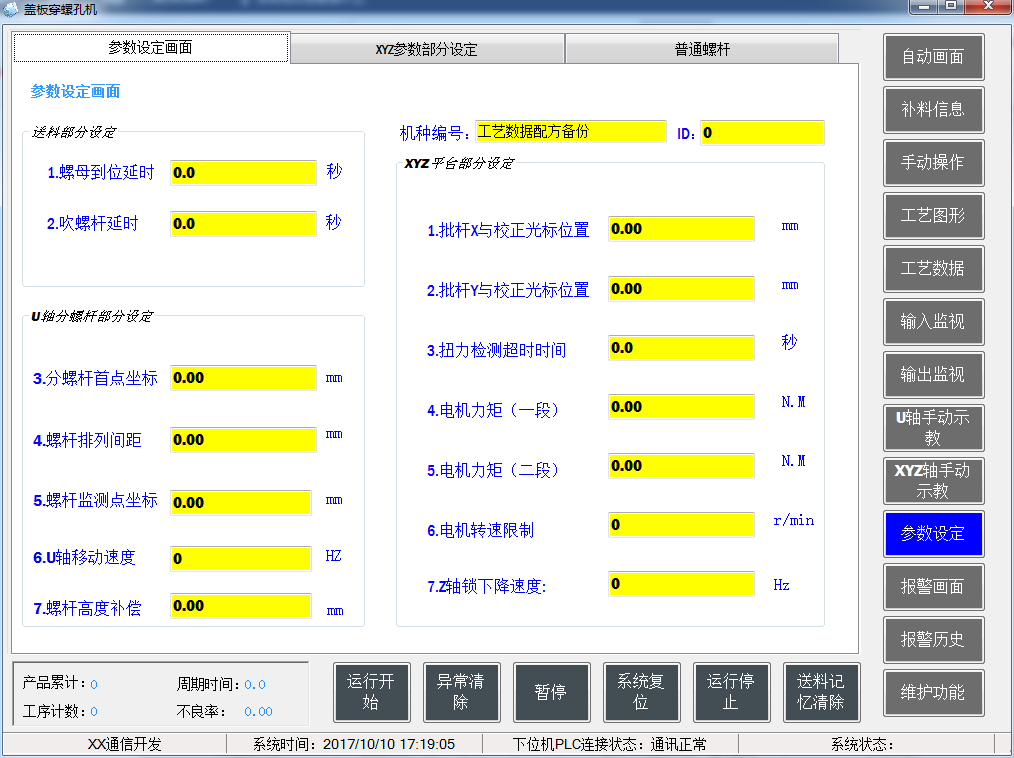

圖16 參數設定畫麵

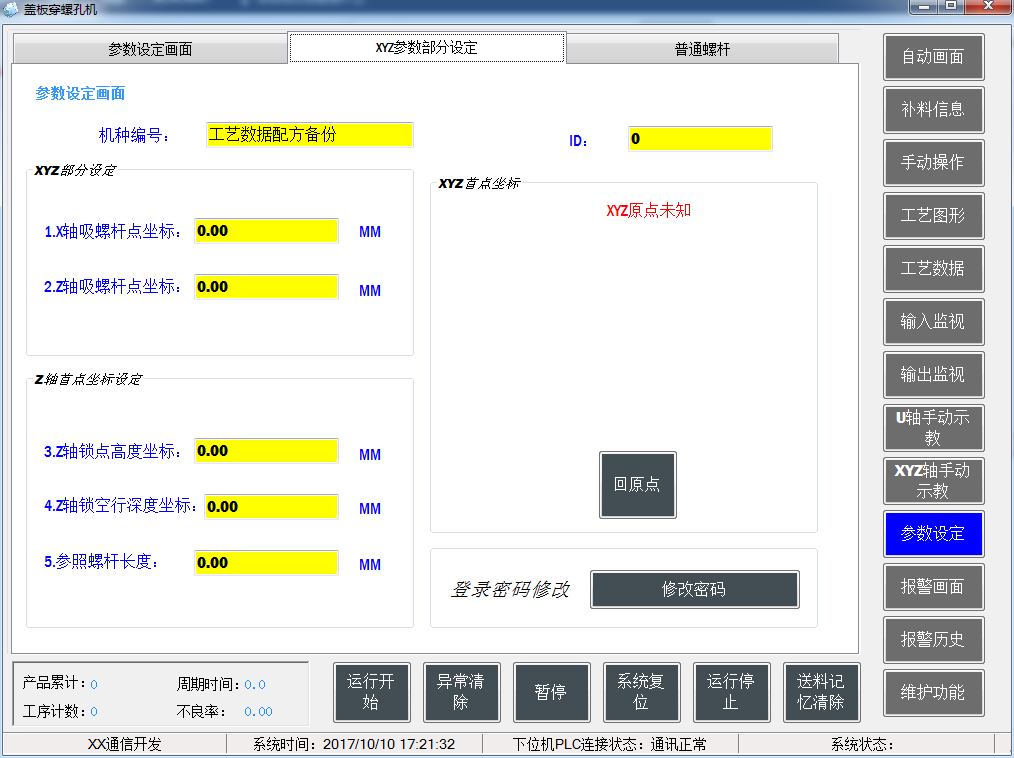

圖17 XYZ參數部分設定（原點未知）

圖18 XYZ參數部分設定（原點未知）

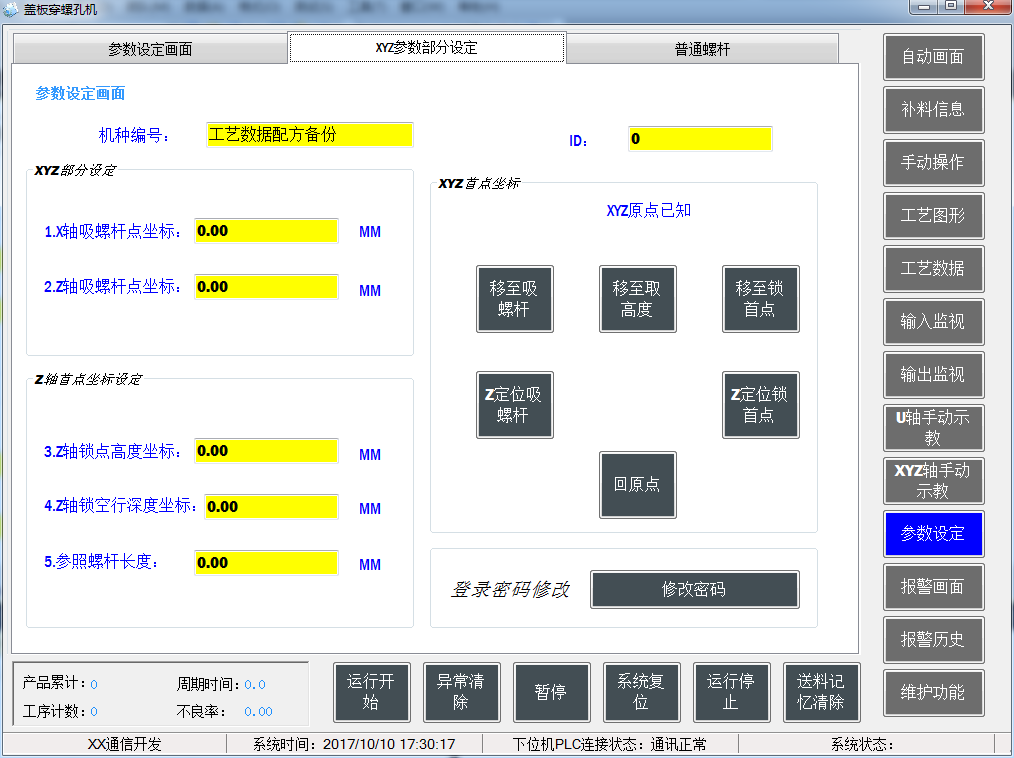

圖19  XYZ參數部分設定（原點已知）

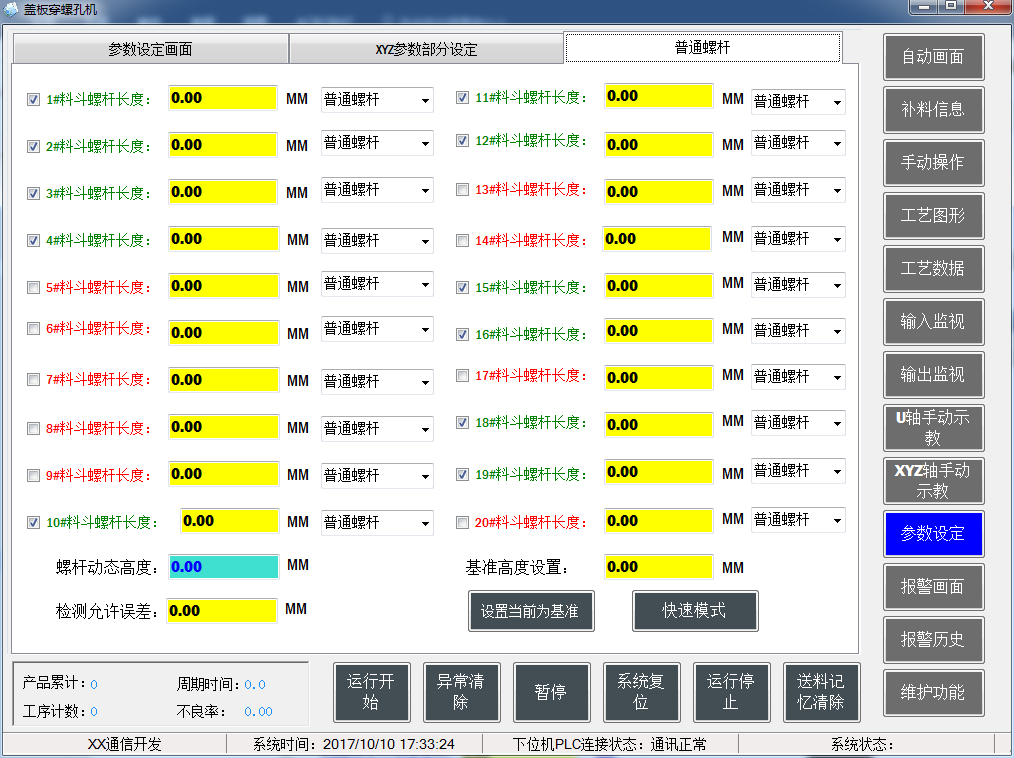

圖20 普通螺杆

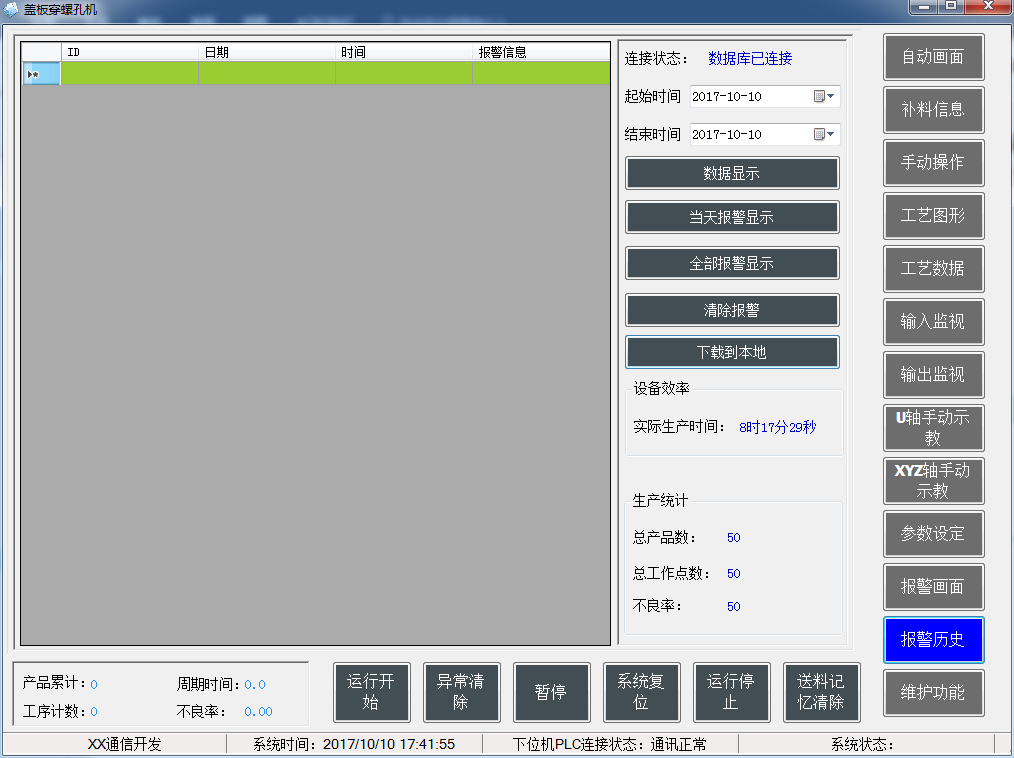

圖21 報警曆史

該界麵主要顯示曆史記錄，通過點擊不同功能的按鈕來顯示不同的結果。並統計實際的生產(chan) 時間及產(chan) 品數累計等功能。

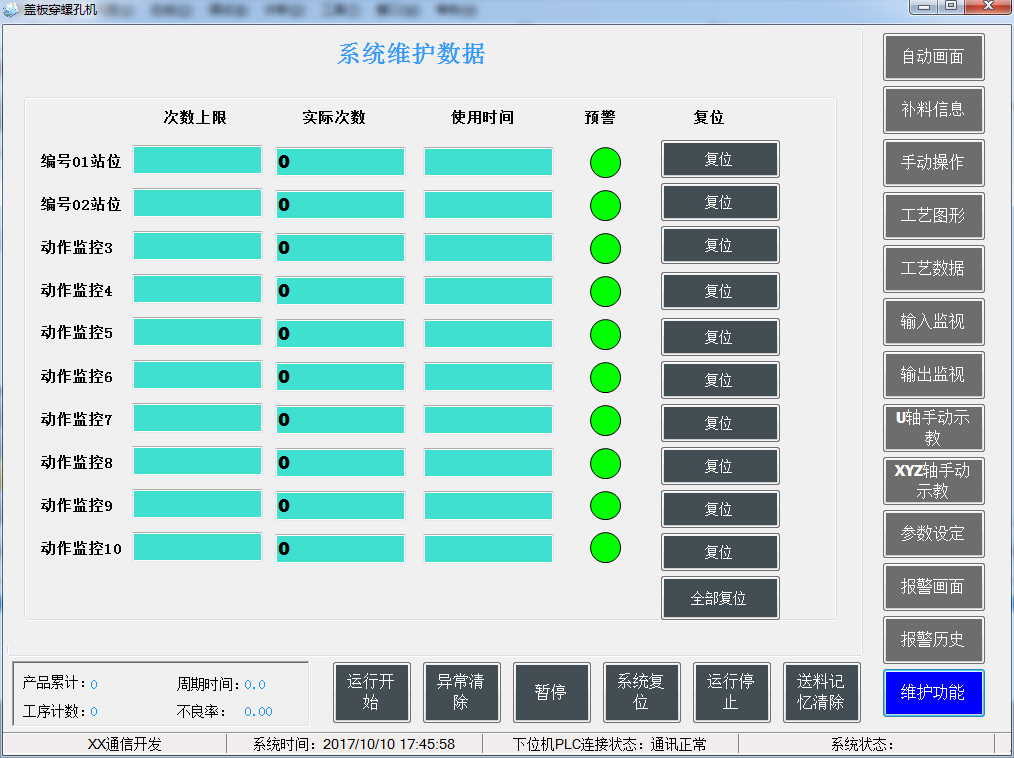

 圖22 維護功能

該界麵可以設置站位的鎖螺杆的次數上限，當達到上限便立即產(chan) 生警報。
