產品介紹

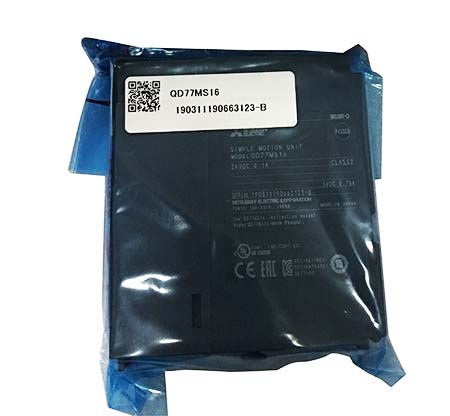

三菱QD77MS16_三菱Q係列plc模塊，海藍機電為(wei) 您提供專(zhuan) 業(ye) 三菱plc選型、三菱plc報價(jia) 和現場技術支持，海藍機電擁有優(you) 秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
【三菱plc Q係列功能介紹】
三菱PLCQ係列的基本組成包括電源模塊、CPU模塊、基板、I/O模塊等。通過擴展基板與(yu) I/O模塊可以增加I/O點數，通過擴展儲(chu) 存器卡可增加程序儲(chu) 存器容量，通過各種特殊功能模塊可提高PLC的性能，擴大PLC的應用範圍。
三菱PLCQ係列可以實現多CPU模塊在同一基板上的安裝，CPU模塊間可以通過自動刷新來進行定期通信或通過特殊指令進行瞬時通信，以提高係統的處理速度。特殊設計的過程控製CPU模塊與(yu) 高分辨率的模擬量輸入/輸出模塊，可以適合各類過程控製的需要。最大可以控製32軸的高速運動控製CPU模塊，可以滿足各種運動控製的需要。
【產(chan) 品介紹】
【QD77MS1】價(jia) 格：麵價(jia) /電議
【QD77MS1】參數：
【16軸，2/3/4/軸線性插補，2軸圓弧插補，】
【控製單位】：毫米、英寸、度、脈衝(chong)
【定位數據量】：600/軸，40針連器，具有SSCNET#H連通性
三菱PLC Q係列 數字量輸入模塊/數字量輸出模塊、套件﹕
一.數字量輸入模塊﹕
1.AC﹕
QX10 16點 AC100-120V 8mA 應答時間20ms 16個(ge) 公共端 18個(ge) 端子台
QX28 8點 AC100-240V 17mA 應答時間20ms 8個(ge) 公共端 18個(ge) 端子台
2.DC(共陽極)﹕
QX40 16點 DC24V 4mA 應答時間1/5/10/70ms 16點 1個(ge) 公共端 共陽極 18點端子台
QX40-S1 16點 DC24V 4mA 應答時間0.1/0.4/0.6/1ms 16點 1個(ge) 公共端 共陽極 18點端子台
QX41 32點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個(ge) 公共端 共陽極 40針連接器
QX41-S1 32點 DC24V 4mA 應答時間0.1/0.4/0.6/1ms 32點 1個(ge) 公共端 共陽極 40針連接器
QX42 64點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個(ge) 公共端 共陽極 40針連接器
QX42-S1 64點 DC24V 4mA 應答時間0.1/0.4/0.6/1ms 32點 1個(ge) 公共端 共陽極 40針連接器
3.DC傳(chuan) 感器（注1）﹕
QX70 16點 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚應答時間1/5/10/70ms 16點 1個(ge) 公共端 正/負極公共端共用 18點端子台
QX71 32點 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚應答時間1/5/10/70ms 32點 1個(ge) 公共端 正/負極公共端共用 40針連接器
QX72 64點 DC5/12V 1.2mA﹙DC5V﹚3.3mA﹙DC12V﹚應答時間1/5/10/70ms 16點 1個(ge) 公共端 正/負極公共端共用 40針連接器
4.DC(注1)﹕
QX80 16點 DC24V 4mA 應答時間1/5/10/70ms 16點 1個(ge) 公共端 共陰極 18點端子台
QX81 32點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個(ge) 公共端 共陰極 37針D-Sub連接器
QX82 64點 DC24V 4mA 應答時間1/5/10/70ms 32點 1個(ge) 公共端 共陰極 37針D-Sub連接器
QX82-S1 64點 DC24V 4mA 應答時間0.1/0.2/0.4/0.6/1ms 32點 1個(ge) 公共端 共陰極 40針連接器
二.數字量輸出模塊﹕
1.繼電器﹕
QY10 16點 DC24V/AC240V 2A/1點.8A/1個(ge) 公共端 應答時間12ms 16點 1個(ge) 公共端 18點端子台
QY18A 8點 DC24V/AC240V 2A/1點. 應答時間12ms 18點端子台 全部獨立連接
2.晶閘管
QY22 16點AC100-240V 0.6A/點 4.8A/公共點 應答時間1ms 16個(ge) 公共端 18點端子台 帶浪湧吸收器
3.晶體(ti) 管（漏型）﹕
QY40P 12/24VDC 0.1A/點，1.6A/公用，16點（16點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY41P 12/24VDC 0.1A/點，2A/公用，32點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY42P 12/24VDC 0.1A/點，2A/公用，64點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能
QY50 12/24VDC 0.5A/點，4A/公用，16點（16點/公用）輸出延遲；1ms,有保險絲(si) ，端子排
4.晶體(ti) 管﹙獨立﹚
QY68A 新 5-24VDC，2A/點，8A/模塊，8點，所有點獨立，漏/源，端子排，無保險絲(si)
5.TTL-CMOS(漏型)﹕
QY70 新 5/12VDC，16mA/點，16點（16點/公用）輸出延遲；0.3ms無保險絲(si) ，端子排
QY71 新 5/12VDC，16mA/點，32點（32點/公用）輸出延遲；0.3ms無保險絲(si) ，連接器
6.晶體(ti) 管（源）﹕
QY80 12/24VDC，0.5A/點,4A/公用，16點（16點/公用）輸出延遲；1ms，無保險絲(si) ，端子排
QY81P 12/24VDC，0.1A/點,2A/公用，32點（32點/公用）輸出延遲；1ms，連接器，有短路保護功能
三.I/O組合模塊 輸入/輸出模塊 ﹙DC輸入/晶體(ti) 管輸出﹚
QH42P 24VDC共陽極輸入，32點，響應時間：1/5/10/20/70ms，12/24VDC,0.1A漏型，輸出：32點，連接器，有短路保護功能
QX48Y57 24VDC共陽極輸入，8點，12/24VDC,0.5A漏型，輸出：7點，有保險絲(si) ，端子排
四.中斷輸入模塊（注6）﹕ Q160 16點，DC24V 4mA 響應時間0.1/0.2/0.4/0.6/1ms 16點 1個(ge) 公共端 18點端子台
五.I/O模塊連接器
A6CCON1 焊接32點連接器（用於(yu) QX41/42,QY41P/42P）
A6CCON2 無焊點端子連接器，32-點連接器（用於(yu) QX41/42,QY41P/42P）
A6CCON3 扁平電纜壓力－位移32點連接器（用於(yu) QX41/42,QY41P/42P）
A6CCON4 焊接32點連接器 40針連接器
A6CCON1E 焊接32點連接器（用於(yu) QX81,QY81P）
A6CCON2E 壓折－接觸連接32-點連接器（用於(yu) QX81,QY81P）
A6CCON3E 扁平電纜壓力－位移32點連接器（用於(yu) QX81,QY81P）
六.彈簧夾端子台﹕ Q6TE-18S 用於(yu) 16點I/O 0.3-1.5mm²
七.端子台適配器﹕
Q6TA32 用於(yu) 32點I/O 0.5mm²
Q6TA32-TOL Q6TA32專(zhuan) 用工具
八.接頭/端子台轉換模塊
A6TBX36-E 用於(yu) 共負極輸入模塊(標準型)
A6TBX54-E 用於(yu) 共負極輸入模塊(2線性)
A6TBX70 用於(yu) 共正極輸入模塊(3線性)
A6TBX70-E 用於(yu) 共負極輸入模塊(3線性)
A6TBY36-E 用於(yu) 源型輸出模塊(標準型)
A6TBY54-E 用於(yu) 源型輸出模塊(2線性)
A6TBXY36-E 用於(yu) 共正極輸入模塊和漏型輸出模塊(標準型)
A6TBXY54-E 用於(yu) 共正極輸入模塊和漏型輸出模塊(2線性)
八.接頭/端子台轉換模塊電纜
AC05TB 用於(yu) A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長0.5m
AC10TB 用於(yu) A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長1m
AC20TB 用於(yu) A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長2m
AC30TB
【深圳海藍機電】專(zhuan) 業(ye) 代理供三菱PLC、三菱變頻器、三菱觸摸屏、三菱伺服等全係列產(chan) 品，擁有很優(you) 勢的價(jia) 格與(yu) 龐大的庫存,我們(men) 在保證有價(jia) 格優(you) 勢的前提下，還可以為(wei) 您提供專(zhuan) 業(ye) 的技術服務，從(cong) 方案製定、PLC選型，一直到編程調試！同時我公司還可提供維修服務與(yu) 培訓！新老客戶在工作中遇到具體(ti) 難以解決(jue) 的問題時，可隨時向我公司谘詢，我們(men) 將協助解決(jue) 。服務熱線：400-8819-130、0755-88356415。
