三菱PLC定位模塊FX2N-20GM介紹：

直線插補,圓弧插補值對應了的同時進行2軸控製。
不連接主機,可單獨駕駛(I/O擴展)。
1台2軸控製,FX2N,FX3U係列最大8台,FX2NC序列最大4台,FX3UC序列最大7～8台連接,可以控製多個(ge) 軸。
最大200kHz的脈衝(chong) 輸出。(插值時100kHz)
配備了一個(ge) 手動脈衝(chong) 發生器的連接功能及絕對位置檢測功能。
可以在可視化編程軟件流程圖式的程序開發。

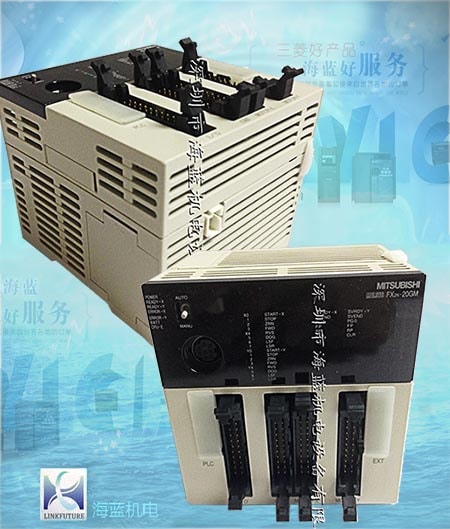

三菱PLC定位模塊FX2N-20GM

詳細規格說明：
【控製軸數】：2軸
【插補功能】：2軸直線插補,2軸圓弧插補
【脈衝(chong) 輸出方式】：集電極開路係統
【脈衝(chong) 輸出形式】：CW/CCW脈衝(chong) 串,脈衝(chong) +方向
【最大頻率】：為(wei) 200kHz(100kHz的插補運算)
【加減速處理】：自動梯形加減速
【控製單元】：pulse,毫米,10- 1英寸,脈衝(chong)
【定位範圍】：
        -999,999~+999,999*(最小指令單位)脈衝(chong) ]
        -999,999~+999,999[*(最小指令単位)mm]
        -999,999～+999,999[*(最小指令単位)*10 -1 英寸]
        -999,999~+999,999*(最小指令單位)度]
        最小指令單位時,可設置為(wei) *1,*10-1,10*-2或*10-3
        脈衝(chong) 單元時,可設置為(wei) *1,*10 1,*102,*103

【程序語言】：Code號碼方式
【位置數據】：塊指定(X,Y軸軸,同時2軸)：0～99(100塊)
【手動脈衝(chong) 發生器的連接】：可以連接(集電極開路型)
【絕對位置檢測(ABS當前值讀取)】：參數進行設定
【程序存儲(chu) 器】：7.8K步(內(nei) 部RAM,電池備份)
【輸入和輸出點占用】：8點
【適用機型】：FX2N、FX3U、FX2NC、FX3NC;與(yu) FX2NC係列PLC連接時,必須要FX2N-CNV-IF;與(yu) FX3UC係列PLC連接時,必須要FX2N-CNV-IF或FX3UC-1PS-5V
【重量】：0.4Kg
【電源電壓】：DC 24V＋10% - 15%(外部電源)
【容許瞬時停電時間】：5ms以下
【耗電量】：10W
【電源保險絲(si) 】：125V 1A

【控製輸入】：[操作開關(guan) ] MANU(手動)/ AUTO(自動運行)
                    [操作係統] FWD(手動前進),RVS(手動相反),ZRN(機床回零), (X0~X7也被用來作為(wei) 通用輸入,中斷輸入)啟動(自動啟動),STOP(停止),手動脈衝(chong) 發生器,步進驅動器輸入(參數設置)
                    [機械] (共用X0~X7通用輸入,手動脈衝(chong) 發生器輸入)4點DOG(近點信號),LSF(正向限位),LSR(反向旋轉限製),中斷
                    [伺服係統] SVRDY(伺服準備好),SVEND(伺服年底),PG0(零信號)
                    [通用](共享中斷輸入,手動脈衝(chong) 發生器輸入)X0~X7機身,(八進製數)X10~X67的功能塊連接可擴展

【輸入信號電壓】：[START,STOP,ZRN,FWD,RVS,LSF,LSR,DOG,X 0～7] DC 24V±10 %(內(nei) 部供電)
              SVRDY [0],SVEND,PG DC5V～24 V±10%
【輸入信號的形式】：NPN開路集電極晶體(ti) 管輸入或觸點輸入
【輸入信號電流】：[START,STOP,ZRN,FWD,RVS,LSF,LSR,DOG,SVRDY,SVEND,X0～7] 7mA/DC24V
              [PG0] 11.5mA/DC24V
【輸入ON靈敏度】：[START,STOP,ZRN,FWD,RVS,LSF,LSR,DOG,SVRDY,SVEND,X0～7] 7mA/DC24V
              [PG0] 11.5mA/DC24V
【輸入OFF靈敏度】：[START,STOP,ZRN,FWD,RVS,LSF,LSR,DOG,X0～7]1.5mA以下
               [SVRDY,SVEND] 0.3mA以下
               [PG0] 0.5mA以下
【輸入讀取速度】：[START,STOP,ZRN,FWD,RVS,LSF,LSR,SVRDY,SVEND]約3ms
              [DOG] 約0.5ms
              [PG0] 約16μs
              [X0～X7(通用輸入作為(wei) 玩家使用時)]約3ms
【電路絕緣】：光電耦合器絕緣
【表示動作】：輸入ON時LED點燈
【輸出數】：[定位單元驅動輸出] (FP,RP,CLR)3點
                [定位裝置通用輸出] (Y00~Y07) 8點
【輸出形式】：[FP,RP] 選擇脈衝(chong) 串(FP)/反向(RP)或脈衝(chong) 串(PLS)+方向(DIR)可前進。
                        [CLR] 原點回歸的動作完畢時ON
【輸出方式】：開集極晶體(ti) 管輸出
【額定負載電壓】：[FP/RP] DC5V~24V
                               [CLR] DC5V~24V
【最大負載電流】：[定位單元驅動輸出] 20mA
                               [定位裝置通用輸出] 50mA
【ON時最大電壓降】：0.5 V以下(CLR是1.5以下)V
【OFF時泄漏電流】：0.1毫安/ DC 24V以下
【輸出頻率】：200KHZ在100kHz(插值)
