組態王在咖啡壺檢測設備中的使用

一、設備功能介紹

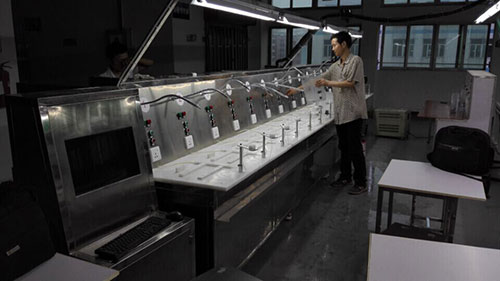

該咖啡壺檢測設備是深圳某大型咖啡壺生產(chan) 商用來檢測成品咖啡壺是否合格的專(zhuan) 用設備。該設備的主要原理是：通過檢測咖啡壺煮水過程中的電流、功率、預熱時間、出水溫度、煮水時間、杯內(nei) 溫度等指標來判斷咖啡壺是否合格。該套設備一共14個(ge) 工位，每個(ge) 成品咖啡壺的檢測時間為(wei) 80S-100S，14個(ge) 工位可同時工作，工作效率高，可靠性好，是行業(ye) 公認的檢測咖啡壺指定設備。

二、主要工藝要求

該咖啡壺檢測設備工藝流程為(wei) ：1、咖啡壺裝水 2、咖啡壺加熱煮水，記錄預熱時間，並判斷電流和功率 3、加熱完成後放水，記錄出水時間，並判斷出水溫度和杯內(nei) 溫度。當所有指標判斷都符合要求，則說明該檢測的咖啡壺為(wei) 合格品，否則判斷為(wei) 質量不達標。

三、硬件組成

咖啡壺檢測設備主要有亞(ya) 控組態王，三菱FX3U PLC，亞(ya) 當溫度采集模塊ADAM-4018，亞(ya) 當電流采集模塊ADAM-4017，亞(ya) 當通訊模塊ADAM-4520等。

四、程序設計思路

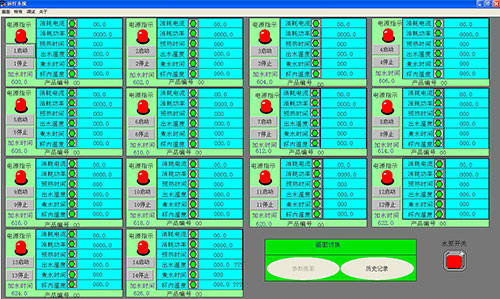

該咖啡壺程序設計思路為(wei) 通過組態王和亞(ya) 當模塊通訊，讀取外部溫度和電流，然後通過組態王和三菱PLC通訊，將讀取的數據傳(chuan) 給PLC。主要運算在PLC裏麵進行，反傳(chuan) 給組態王顯示和記錄。

五、案例總結

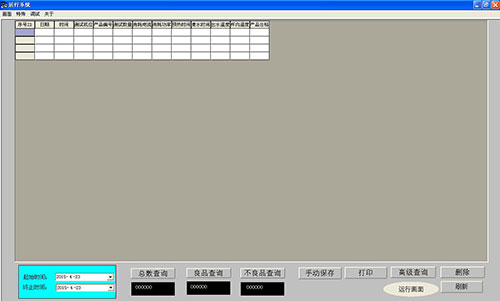

該工程使用亞(ya) 控組態王的好處在於(yu) 方便長期記錄大量數據，觸摸屏記錄數據的特點需要外加存儲(chu) 卡，且存儲(chu) 卡的容量有限，因此需要長期記錄大量數據時最好選擇使用組態王。組態王使用過程中，在構建變量時，最好構建連續變量，以及變量的掃描周期適中，否則在通訊時將可能出現通訊延遲的情況。
