開關(guan) 啟停、旋鈕調速

1、接線：

按圖一所示的電路，連接空氣開關(guan) 、電源，檢查接線無誤後，合上空氣開關(guan) ，變頻器上電，鍵盤數碼管顯示0.0。

關(guan) 掉電源，電源指示燈熄滅後，再連接電機、起停開關(guan) 、電位器、頻率表(0～10V電壓表頭)等，變頻器和電動機接地端子可靠接地，並仔細檢查。

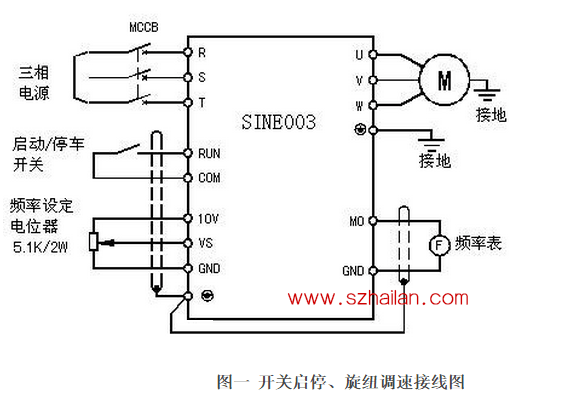

圖一 開關(guan) 啟停、旋紐調速接線圖

2、參數設定：

F1.01出廠值為(wei) 0，設定為(wei) 1 F1.02出廠值為(wei) 0，設定為(wei) 1

按電機名牌設定電機參數：F1.21、F5.00～F5.04

查看F1.00的參數，旋轉電位器，數碼管顯示的參考輸入從(cong) 0.0～50.0跟隨電位器變化。 3、運行：

合上起停開關(guan) ，變頻器運行指示燈亮，輸出頻率從(cong) 0.0Hz到達電位器設定頻率。調節電位器，改變電動機轉速。
