1．產(chan) 生脈衝(chong) 的程序

（1）周期可調的脈衝(chong) 信號發生器

如圖1所示采用定時器T0產(chan) 生一個(ge) 周期可調節的連續脈衝(chong) 。當X0常開觸點閉合後，第一次掃描到T0常閉觸點時，它是閉合的，於(yu) 是T0線圈得電，經過1s的延時，T0常閉觸點斷開。T0常閉觸點斷開後的下一個(ge) 掃描周期中，當掃描到T0常閉觸點時，因它已斷開，使T0線圈失電，T0常閉觸點又隨之恢複閉合。這樣，在下一個(ge) 掃描周期掃描到T0常閉觸點時，又使T0線圈得電，重複以上動作，T0的常開觸點連續閉合、斷開，就產(chan) 生了脈寬為(wei) 一個(ge) 掃描周期、脈衝(chong) 周期為(wei) 1s的連續脈衝(chong) 。改變T0的設定值，就可改變脈衝(chong) 周期。

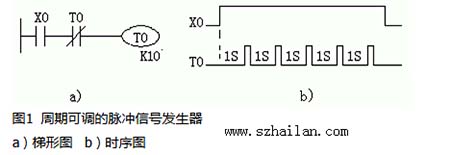

圖1  周期可調的脈衝(chong) 信號發生器

a）梯形圖   b）時序圖

（2）占空比可調的脈衝(chong) 信號發生器

如圖2所示為(wei) 采用兩(liang) 個(ge) 定時器產(chan) 生連續脈衝(chong) 信號，脈衝(chong) 周期為(wei) 5秒，占空比為(wei) 3：2（接通時間：斷開時間）。接通時間3s，由定時器T1設定，斷開時間為(wei) 2s，由定時器T0設定，用Y0作為(wei) 連續脈衝(chong) 輸出端。

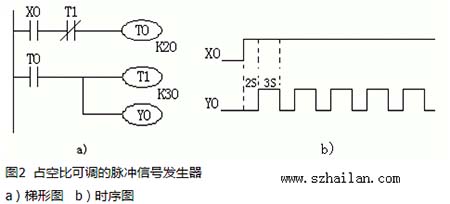

圖2  占空比可調的脈衝(chong) 信號發生器

a）梯形圖   b）時序圖

（3）順序脈衝(chong) 發生器

如圖3a所示為(wei) 用三個(ge) 定時器產(chan) 生一組順序脈衝(chong) 的梯形圖程序，順序脈衝(chong) 波形如圖3b所示。當X4接通，T40開始延時，同時Y31通電，定時l0s時間到，T40常閉觸點斷開，Y31斷電。T40常開觸點閉合，T41開始延時，同時Y32通電，當T41定時15s時間到，Y32斷電。T41常開觸點閉合，T42開始延時．（https://www.diangon.com/版權所有）同時Y33通電，T42定時20s時間到，Y33斷電。如果X4仍接通，重新開始產(chan) 生順序脈衝(chong) ，直至X4斷開。當X4斷開時，所有的定時器全部斷電，定時器觸點複位，輸出Y31、Y32及Y33全部斷電。

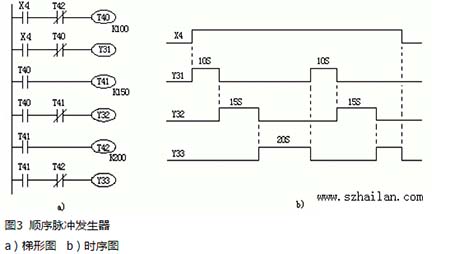

圖3  順序脈衝(chong) 發生器

a）梯形圖   b）時序圖

2．斷電延時動作的程序

大多數PLC的定時器均為(wei) 接通延時定時器，即定時器線圈通電後開始延時，待定時時間到，定時器的常開觸點閉合、常閉觸點斷開。在定時器線圈斷電時，定時器的觸點立刻複位。

如圖4所示為(wei) 斷開延時程序的梯形圖和動作時序圖。當X13接通時，M0線圈接通並自鎖，Y3線圈通電，這時T13由於(yu) X13常閉觸點斷開而沒有接通定時；當X13斷開時，X13的常閉觸點恢複閉合，T13線圈得電，開始定時。經過10s延時後，T13常閉觸點斷開，使M0複位，Y3線圈斷電，從(cong) 而實現從(cong) 輸入信號X13斷開，經10s延時後，輸出信號Y3才斷開的延時功能。

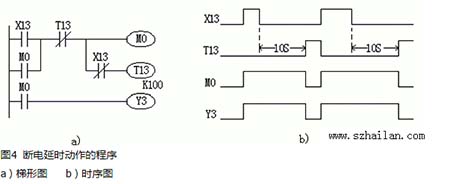

圖4  斷電延時動作的程序

a）梯形圖      b）時序圖

3．多個(ge) 定時器組合的延時程序

一般PLC的一個(ge) 定時器的延時時間都較短，如FX係列PLC中一個(ge) 0.1s定時器的定時範圍為(wei) 0.1～3276.7s，如果需要延時時間更長的定時器，可采用多個(ge) 定時器串級使用來實現長時間延時。定時器串級使用時，其總的定時時間為(wei) 各定時器定時時間之和。

如圖5所示為(wei) 定時時間為(wei) 1h的梯形圖及時序圖，輔助繼電器M1用於(yu) 定時啟停控製，采用兩(liang) 個(ge) 0.1s定時器T14和T15串級使用。當T14開始定時後，經1800s延時，T14的常開觸點閉合，使T15再開始定時，又經1800s的延時，T15的常開觸點閉合，Y4線圈接通。從(cong) X14接通，到Y4輸出，其延時時間為(wei) 1800s+1800s=3600s=1h。

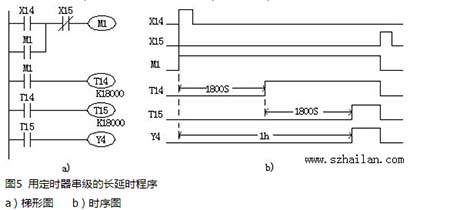

圖5  用定時器串級的長延時程序

a）梯形圖      b）時序圖
