變頻器介紹

變頻器是應用變頻技術與(yu) 微電子技術，通過改變電機工作電源頻率方式來控製交流電動機的電力控製設備。變頻器主要由整流(交流變直流)、濾波、逆變(直流變交流)、製動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內(nei) 部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。

變頻器工作原理

變頻器可分為(wei) 電壓型和電流行兩(liang) 種變頻器。電壓型是將電壓源的直流變換為(wei) 交流的變頻器，直流回路的濾波是電容。電流型是將電流源的直流變換為(wei) 交流的變頻器，其直流回路濾波是電感。是整流器，整流器，逆變器。而變頻器的主電路由整流器、平波回路和逆變器三部分構成，將工頻電源變換為(wei) 直流功率的“整流器”，吸收在變流器和逆變器產(chan) 生的電壓脈動的“平波回路。

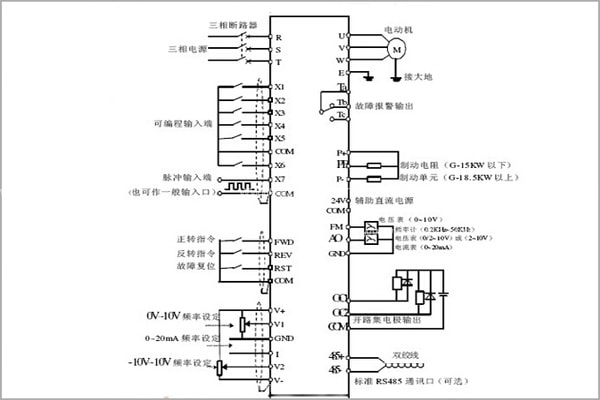

變頻器接線圖

上圖是一副變頻器接線圖。在變頻器的安裝中，有一些問題是需要注意的。例如變頻器本身有較強的電磁幹擾，會(hui) 幹擾一些設備的工作，因此我們(men) 可以在變頻器的輸出電纜上加上電纜套。又或變頻器或控製櫃內(nei) 的控製線距離動力電纜至少100mm等等。
