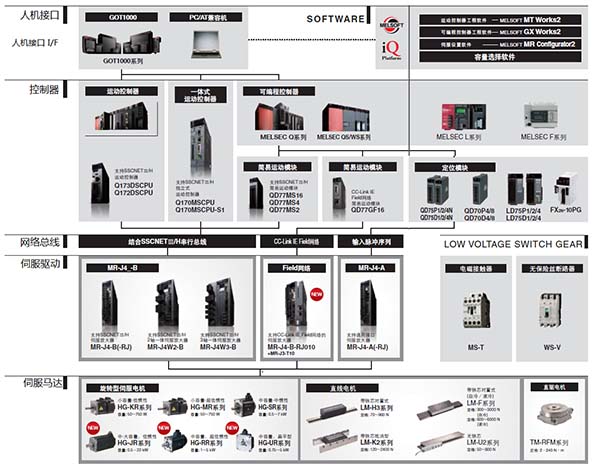

上圖可以看出，三菱的運動控製係統非常完善，使用選擇餘(yu) 地多，劃分如下：

(1) 高端係列

Ø 32軸運動控製器（SSCNETIII/H總線型）：三菱Q173DSCPU,最新一代運動控製器

Ø 16軸運動控製器（SSCNETIII/H總線型）：Q172DSCPU,最新一代運動控製器

Ø 32軸運動控製器（SSCNETIII總線型）：Q173DCPU/Q173HCPU

Ø 16軸運動控製器（SSCNETIII總線型）：Q172DCPU/Q172HCPU

Ø 32軸運動控製器（SSCNET總線型）：Q173CPU

Ø 8軸運動控製器（SSCNET總線型）：Q172CPU

Ø 16軸一體(ti) 式運動控製器（SSCNETIII/H總線型）：Q170MSCPU(-S1)

Ø 16軸一體(ti) 式運動控製器（SSCNETIII總線型）：Q170MCPU(-S1)

(2) 中端係列

Ø 16軸簡單運動控製模塊（SSCNETIII/H總線型）：QD77MS16

Ø 4軸簡單運動控製模塊（SSCNETIII/H總線型）：QD77MS4

Ø 2軸簡單運動控製模塊（SSCNETIII/H總線型）：QD77MS2

Ø 16軸簡單運動控製模塊（CCLINK IE總線型）：QD77GF16

Ø 16軸簡單運動控製模塊（SSCNETIII/H總線型）：LD77MS16

Ø 4軸簡單運動控製模塊（SSCNETIII/H總線型）：LD77MS4

Ø 16軸簡單運動控製模塊（SSCNETIII總線型）：LD77MH16

Ø 4軸簡單運動控製模塊（SSCNETIII/H總線型）：LD77MH4

Ø 4軸簡單運動控製模塊（SSCNETIII/H總線型）：FX5-40SSC-S

(3) 中低端係列

Ø 4軸定位控製模塊（SSCNETIII總線型）：QD75MH4

Ø 2軸定位控製模塊（SSCNETIII總線型）：QD75MH2

Ø 1軸定位控製模塊（SSCNETIII總線型）：QD75MH1

Ø 4軸定位控製模塊（SSCNET總線型）：QD75M4

Ø 2軸定位控製模塊（SSCNET總線型）：QD75M2

Ø 1軸定位控製模塊（SSCNET總線型）：QD75M1

Ø 4/2/1軸定位控製模塊（差分通用脈衝(chong) 型）：QD75D4N/QD75D2N/QD75D1N

Ø 4/2/1軸定位控製模塊（集電極通用脈衝(chong) 型）：QD75P4N/QD75P2N/QD75P1N

Ø 4軸定位控製模塊（差分通用脈衝(chong) 型）：LD75D4-CM

Ø 4軸定位控製模塊（集電極通用脈衝(chong) 型）：LD75P4-CM

Ø 2軸定位控製模塊（SSCNETIII總線型）：三菱FX3U-20SSC-H

Ø 2軸定位控製模塊（集電極通用脈衝(chong) 型））：FX2N-20GM

(4) 低端係列

Ø 8軸定位控製模塊（差分通用脈衝(chong) 型）：QD70D8

Ø 4軸定位控製模塊（差分通用脈衝(chong) 型）：QD70D4

Ø 8軸定位控製模塊（集電極通用脈衝(chong) 型）：QD70P8

Ø 4軸定位控製模塊（集電極通用脈衝(chong) 型）：QD70P4

Ø 1軸定位控製模塊（集電極通用脈衝(chong) 型）：FX3U-1PG

Ø 1軸定位控製模塊（差分通用脈衝(chong) 型）：三菱FX2N-10PG
