三菱PLC指令繁多，讓人難以全部記住。那麽(me) 我們(men) 隻能是去將一些基本的三菱PLC指令先行記下，然後其他的則在使用過程中去一邊理解一邊記憶！然而據部分新入行的朋友們(men) 反映，三菱plc移位指令難以理解，對其功能和使用方式都不太了解。那麽(me) 海藍機電今天就來分享一篇關(guan) 於(yu) “三菱plc移位指令該如何正確使用”的文章，希望朋友們(men) 看後能有所收獲！

   三菱PLC移位指令都是對無符號數進行的處理，執行時隻考慮要移位的存儲(chu) 單元中每一位數字的狀態，而不管數字的大小(要麽(me) 為(wei) 0，要麽(me) 為(wei) 1)，本類指令在一個(ge) 輸出點對應多個(ge) 相對固定狀態的情況下有廣泛的應用。

1、位右移SFTR指令

2、位左移SFTL指令

SFTR，SFTL：連續執行型指令

SFTRP，SFTLP：脈衝(chong) 執行型指令

位右移SFTR與(yu) 位左移SFTL指令的三菱PLC編程方式：

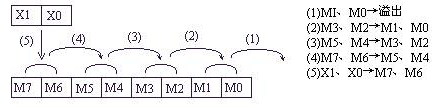

SFTRP M0 M20 K16 K4 意思是：當條件成立時，將M3M2M1M0右移到M35M34M33M32M31M30M29M28M27M26M25M24M23M22M21M20中去，每次移4位，低位溢出。

SFTLP M0 M20 K16 K4意思是：當條件成立時，將M3M2M1M0左移到M35M34M33M32M31M30M29M28M27M26M25M24M23M22M21M20中去，每次移4位，高位溢出。

M0：源位元件起始地址，隻能是位元件（X，Y，M，S）

M20：目標位元件起始地址，隻能是位元件（Y，M，S）

K16：目標位元件個(ge) 數，隻能是數值

K4：移動的個(ge) 數，隻能是數值

3、循環左移ROL指令--------連續執行型指令     ROL----------脈衝(chong) 執行型指令

4、循環右移ROR-指令--------連續執行型指令     ROR----------脈衝(chong) 執行型指令

DROL   DROR32位

程序格式：LD X0

          AND M8013

          RORP D0 K1

          LDI X0 AND M8013

          ROLP D0 K2

D0：16位數據寄存器，當X0=1時D0中數據每秒右移1位；當X0=0時D0中數據每秒左移2位。譬如用於(yu) 花色彩燈的逐個(ge) 點亮或相隔n個(ge) 點亮等等。

    以上便是三菱plc移位指令該的正確使用方式，希望能在你使用三菱plc移位指令過程中有所幫助！更多三菱PLC指令技術文章，請持續關(guan) 注海藍機電！
