三菱PLC串行通訊模塊支持MC協議、無順序協議、雙向協議進行數據通訊，QJ71C24N有兩(liang) 個(ge) 通道，一個(ge) RS-232通道，一個(ge) RS-422/485通道，QJ71C24N-R2有兩(liang) 個(ge) 通道，兩(liang) 個(ge) 通道都是RS-232通道，如下圖所示（QJ71C24N：a圖，QJ71C24N-R2：b圖）。兩(liang) 個(ge) 模塊之間的通訊線纜如圖c所示9(下圖分別為(wei) ABC)

下麵見紹有關(guan) QJ71C24N與(yu) QJ71C24N-R2通過無順序協議通訊的參數設置與(yu) 通訊程序。

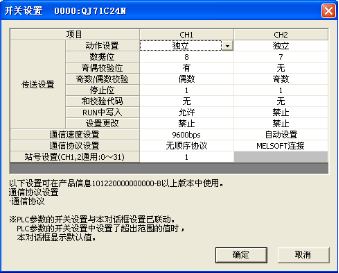

1：QJ71C24N的參數設置：打開Works2，右鍵點擊智能功能模塊→添加新模塊→模塊類型選擇（串行通信）、模塊型  號選擇（QJ71C24N）然後點擊確定，1、展開智能功能模塊，2、展開QJ71C24N，3、雙擊開關(guan) 設置，開關(guan) 設置選  擇通道1，設置如下圖所示，

2：QJ71C24N-R2的參數設置：與(yu) QJ71C24N類似，隻是模塊型號選擇（QJ71C24N-R2），1、展開智能功能模塊，2、展  開QJ71C24N-R2，3、雙擊開關(guan) 設置，開關(guan) 設置選擇通道1，設置如下圖所示，

QJ71C24N-R2的接收程序：

QJ71C24N的發送程序:
