想學plc？但不知道從(cong) 哪個(ge) 開始學的朋友，你可以先學習(xi) 三菱plc。為(wei) 什麽(me) 呢？因為(wei) 三菱plc編程直觀易懂，學習(xi) 起來比較輕鬆。而且三菱的指令豐(feng) 富，有專(zhuan) 用的定位指令，控製伺服和步進容易實現，要實現某些複雜的動作控製也是三菱的強項。

下麵主要介紹三菱PLC的基礎知識。

  PLC的類型：

  1、小型PLC

  一體(ti) 式結構、I/O點數：256點 (384點）多用於(yu) 單機控製

  如：FX1S、FX1N、FX2N、FX3U、FX3G整體(ti) 化PLC

  注：F1、F2、 FX1、FX2 、FX0N、FX0S均已停產(chan) 。

2、中型係列PLC

模塊化結構、 I/O點數：<2048點用於(yu) 較大規模控製

特點：L係列PLC體(ti) 積小，功能強大； 如L02CPU，L26CPU等。

3、大型係列PLC

模塊式結構、 I/O點數：4096點、運算速度快、網絡功能強滿足大型控製係統要求

如: QnA係列PLC :Q3ACPU、Q4ACPU；Q係列PLC :Q00J 、Q00 Q001Q02HQ06HQ12HQ25HQ03UDQ04UD(E)HQ06UD (E) HQ13UD (E) HQ26UD (E) H

PLC的運行原理：

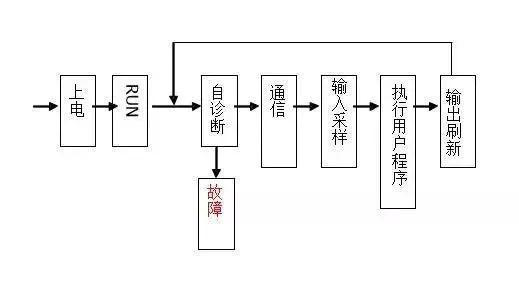

PLC采用存儲(chu) 程序循環掃描的工作方式，一次掃描稱為(wei) 一個(ge) 周期。1個(ge) 掃描周期的組成如下：

  編程軟件的介紹

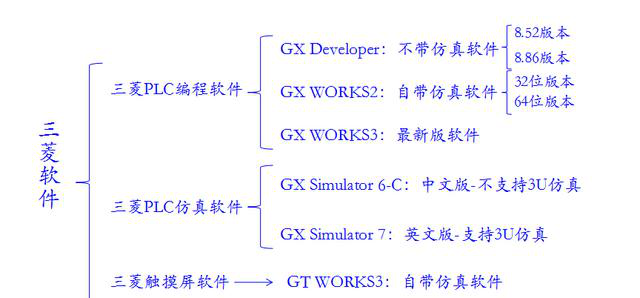

  三菱編程軟件目前主要有三款，GX Developer、GX Works2和GX Works3

  三菱軟件介紹

  GX Developer是老版軟件不帶仿真，需要另外安裝仿真軟件GX Simulator，GX Simulator6-C不支持三菱fx 3u仿真，但它是中文版，GX Simulator7則支持fx 3u，但它是英文版的。

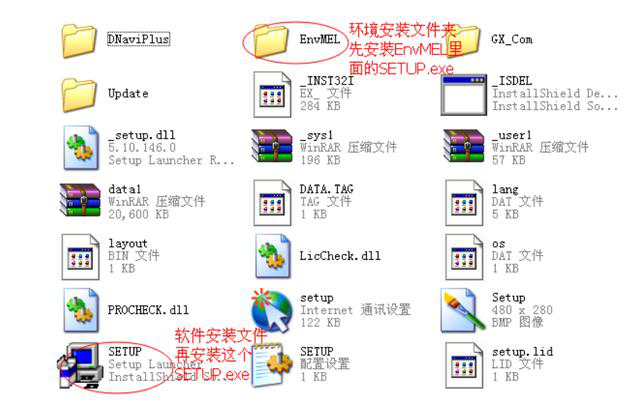

  GX Developer安裝需要先安裝環境文件，EnvMEL裏的STEP.exe，安裝好後再安裝外部文件的STEP.exe

  GX Developer安裝步驟

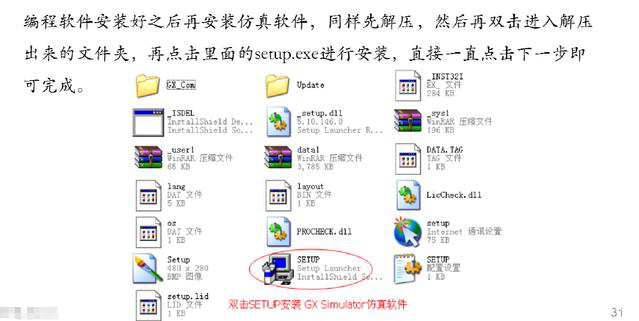

  GX Developer安裝好後，安裝GX Simulator，同樣是點擊STEP.exe安裝

  GX Simulator安裝步驟

  GX Works2則是新版軟件，自帶仿真，安裝完即可以使用

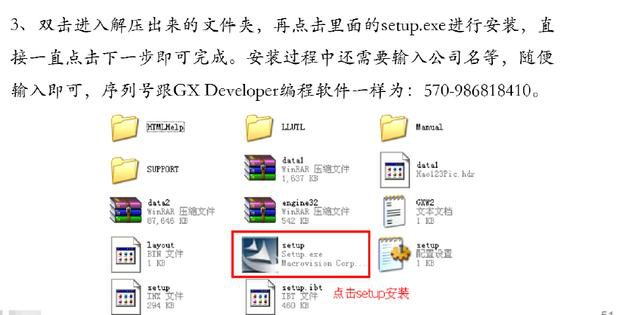

  GX Works2安裝步驟

  GX works3是最新版的三菱編程軟件，但此款軟件用的比較少，主要是為(wei) 了fx 5u係列和R係列。

  最後總結

  新手學三菱plc一般都是學fx係列的，Q係列的比較難，推薦學習(xi) 方式先易後難！編程軟件可以使用GX Works2，自帶仿真，用起來簡單，習(xi) 慣用GX Developer，可以安裝GX Developer，兩(liang) 者區別不大。

  軟件安裝好後，需要把三菱FX係列編程手冊(ce) 下載好，手冊(ce) 相當於(yu) 說明書(shu) ，會(hui) 對你的學習(xi) 有巨大的幫助，裏麵有很多的小案例，PLC編程學習(xi) 的過程中注重實操，多做練習(xi) 。
