三菱PLC比較指令應用幹貨來了，快來查收。

1.比較指令 CMP

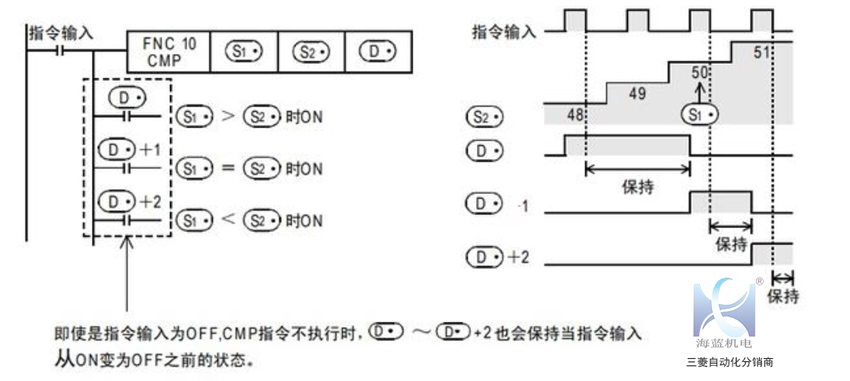

（1）. 16位運算(CMP、CMPP) 對比較值S1 和比較源 S2的內(nei) 容進行比較，根據其結果 (小、一致、大 )，使 D、 D+1、D +2 其中一個(ge) 為(wei) ON。

·源數據 S1、 S2，作為(wei) BIN(二進製)的值進行處理。

·按代數形式進行大小的比較。例如: -10＜2

（2）. 32位運算(DCMP、DCMPP) 對比較值[ S1+1, S1]和比較源[ S2+1,S2 ]的內(nei) 容進行比較，根據其結果(小，一致，大)，使 D、 D+1、 D+2其中一個(ge) 為(wei) ON。

·源數據[ S1+1，S1 ]、[ S2+1，S2 ]作為(wei) BIN(二進製)的值進行處理。

·按代數形式進行大小的比較。例如: -125400＜22466

注意要點

軟元件的占用點數 以 D中指定的軟元件為(wei) 起始占用3點。注意不要與(yu) 其他控製中使用的軟元件重複。

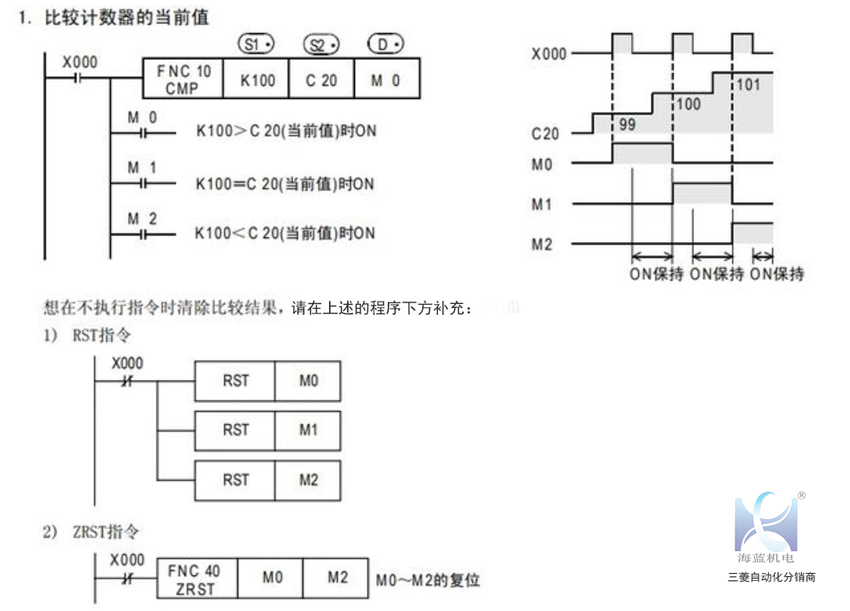

程序舉(ju) 例

2.區間比較ZCP

功能和動作說明

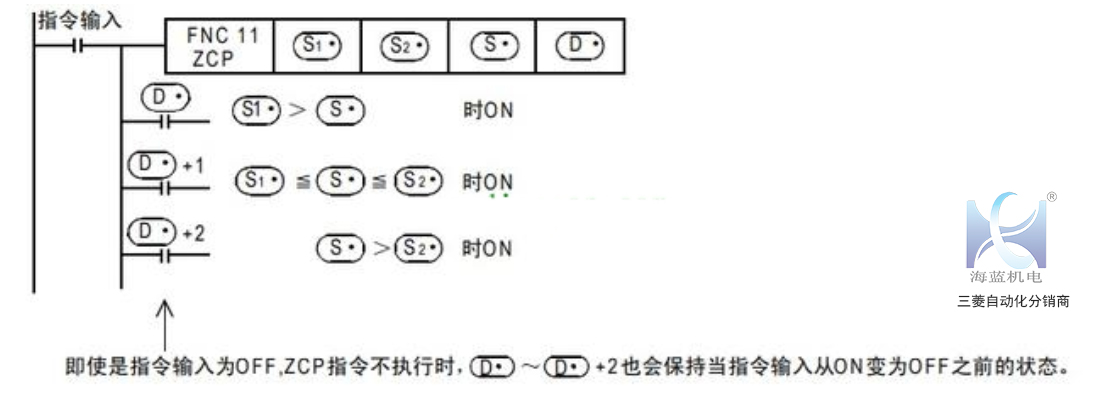

（1）. 16位運算(ZCP、ZCPP) 將比較源S1 的內(nei) 容與(yu) 下比較值 S2和上比較值S 進行比較，根據其結果(小、區域內(nei) 、大)，使D 、 D+1、D +2其中一個(ge) 為(wei) ON。

· 按代數形式進行大小的比較。例如: -10＜2＜10

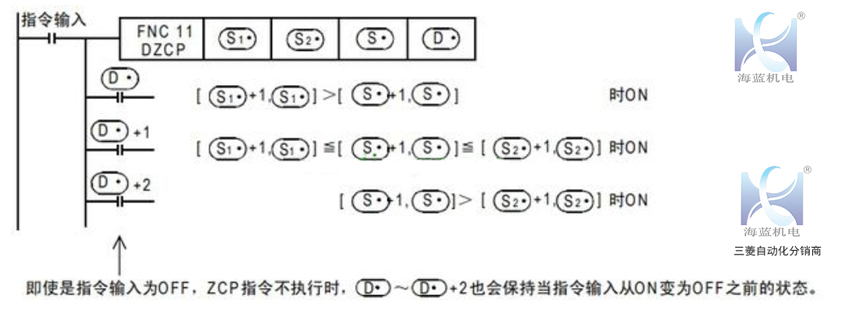

（2）. 32位運算(DZCP、DZCPP) 將比較源 [ S+1，S ]的內(nei) 容與(yu) 下比較値[S1 +1，S1 ]和上比較値 [ S2+1，S2 ]進行比較， 根據其結果(小、區域內(nei) 、大)，使D 、 D+1、 D+2其中一個(ge) 為(wei) ON。

·按代數形式進行大小的比較。例如: -125400＜22466＜1015444

注意要點

1.軟元件的占用點數 以 D中指定的軟元件為(wei) 起始占用3點。注意不要與(yu) 其他控製中使用的軟元件重複。

2.根據上下比較值的大小的注意事項 下比較值 的值需要比上比較值小。

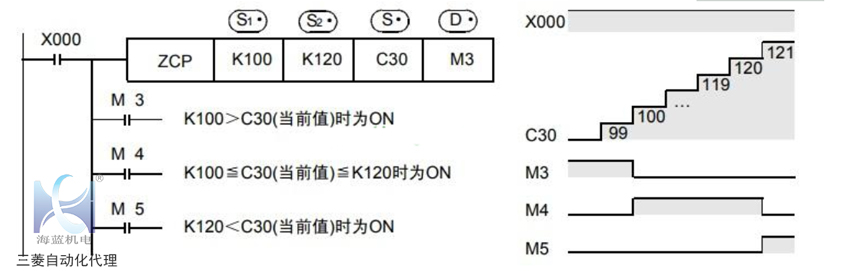

（1）下比較值S1 ＜上比較值 S2時

（2） 下比較值S1 ＞上比較值S
